气动剪叉式升降作业平台结构设计

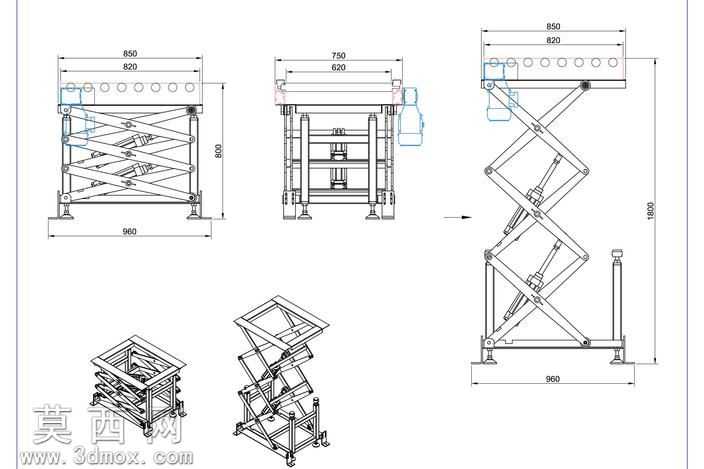

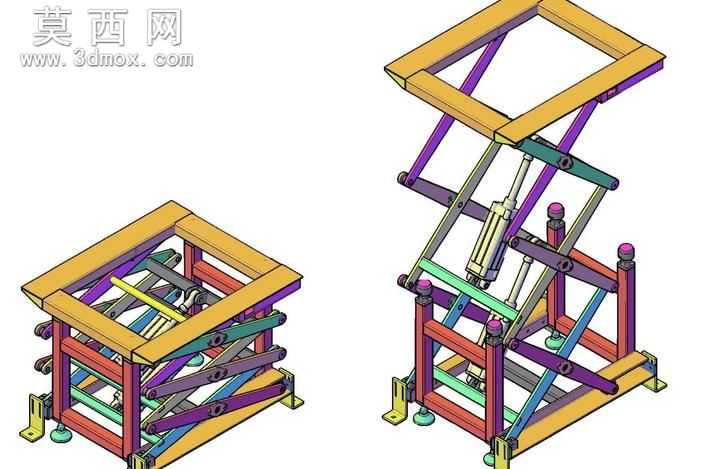

本作品为气动驱动的剪叉式举升设备三维建模成果，整体采用双层剪叉臂铰接结构实现大行程升降功能，建模过程中对所有运动部件的铰接间隙、运动干涉做了完整校验，确保机构运动逻辑符合实际物理规则。模型搭建阶段先完成底部固定基座的基准定位，基座采用矩形框架式焊接结构设计，底部配置可调式支撑脚杯，可适配不同平整度的安装地面，保证设备放置的稳定性。中层与上层剪叉臂采用等长对称布置的型钢构件，臂体之间通过销轴铰接，铰接位置配置耐磨衬套的简化建模特征，既还原实际装配结构，也控制了模型整体面数保证运行流畅。驱动部分采用立式气缸作为动力源，气缸缸体铰接于下层剪叉的固定端，活塞杆端铰接于中层剪叉的活动铰接点，通过气缸的伸缩动作带动剪叉臂绕铰接点转动，从而实现顶部承载平台的垂直升降动作。顶部承载平台采用边框式矩形结构，预留了工装夹具安装的定位孔位特征，可根据客户实际使用需求适配不同的载具或作业台面。建模过程中对不同功能的部件做了材质区分：基座与剪叉臂采用不同色系的金属材质区分装配层级，气缸部件采用工业银灰金属材质搭配密封件的橡胶材质，脚杯采用铸铁底座加橡胶防滑垫的材质组合，整体渲染效果清晰区分各部件功能，便于快速理解设备结构组成。设计阶段充分考虑了定制化适配需求，整体结构可根据客户要求的承载重量、升降行程、平台尺寸做参数化调整，剪叉臂的长度、铰接点位置、气缸的行程与推力参数都可随需求变更快速调整模型，无需重新搭建整体结构。模型还还原了设备的升降限位特征，在剪叉臂的最大展开位置与最小收拢位置都设置了限位挡块的结构，避免气缸超出行程造成设备损坏，同时在收拢状态下剪叉臂可完全收纳于上下平台的框架内部，整体结构紧凑占用空间小，适合车间内短距离物料举升、工装对接等作业场景使用。
