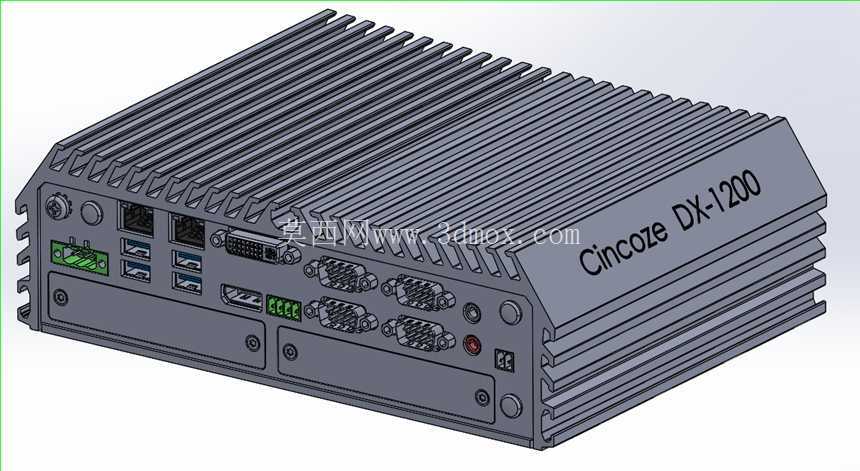

无风扇嵌入式工控机整机结构设计

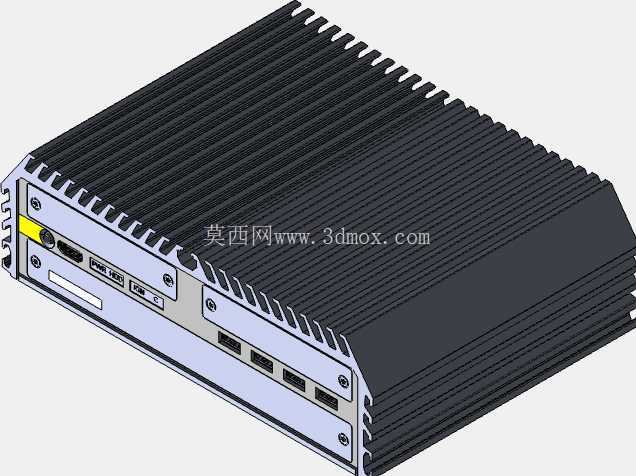

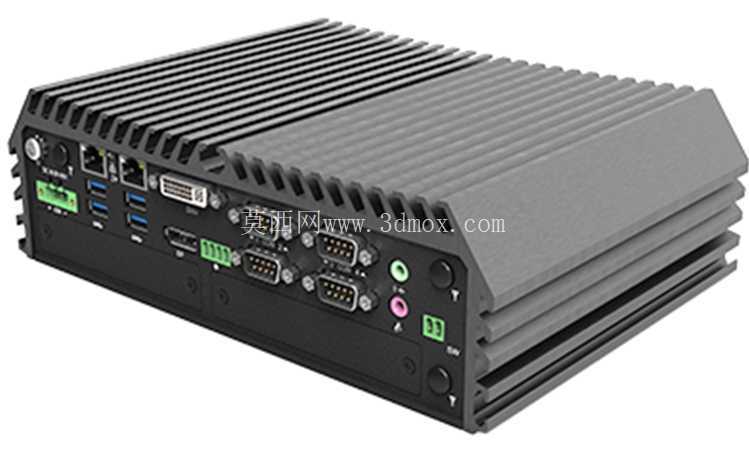

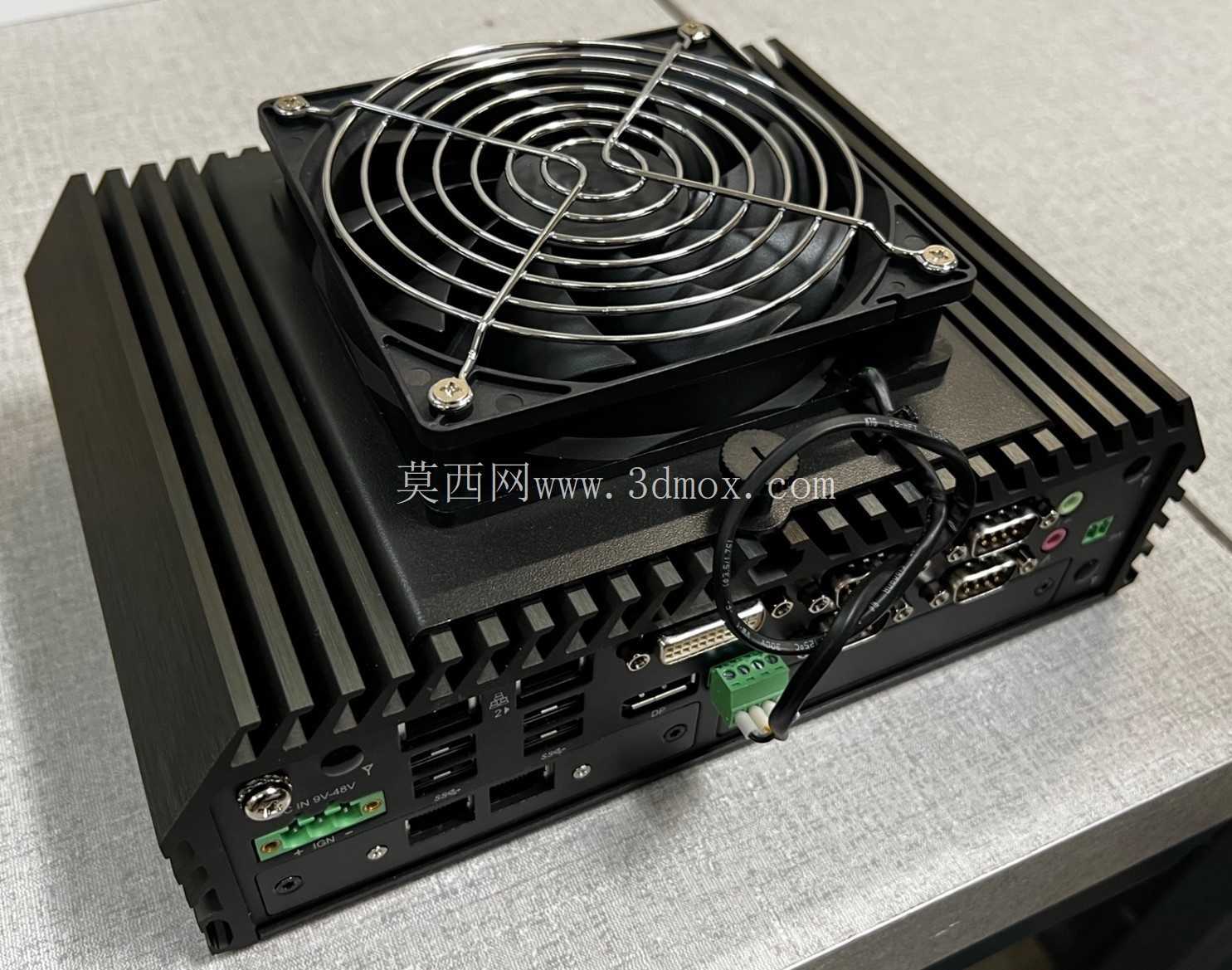

　　这套三维结构围绕紧凑型工业控制主机展开，整机采用无风扇被动散热路线，外壳由多道平行散热鳍片一体延伸形成，既承担防护与安装功能，也作为内部处理器、芯片组和功率器件的导热路径。现场使用时，设备常布置在机床控制柜、产线检测工位、AGV车载系统、视觉检测机柜或狭小设备舱内，周围空间紧张，粉尘、油污、振动和连续通电工况较常见，因此结构上没有保留外露旋转风扇，避免因风扇轴承老化、滤尘网堵塞造成维护停机。

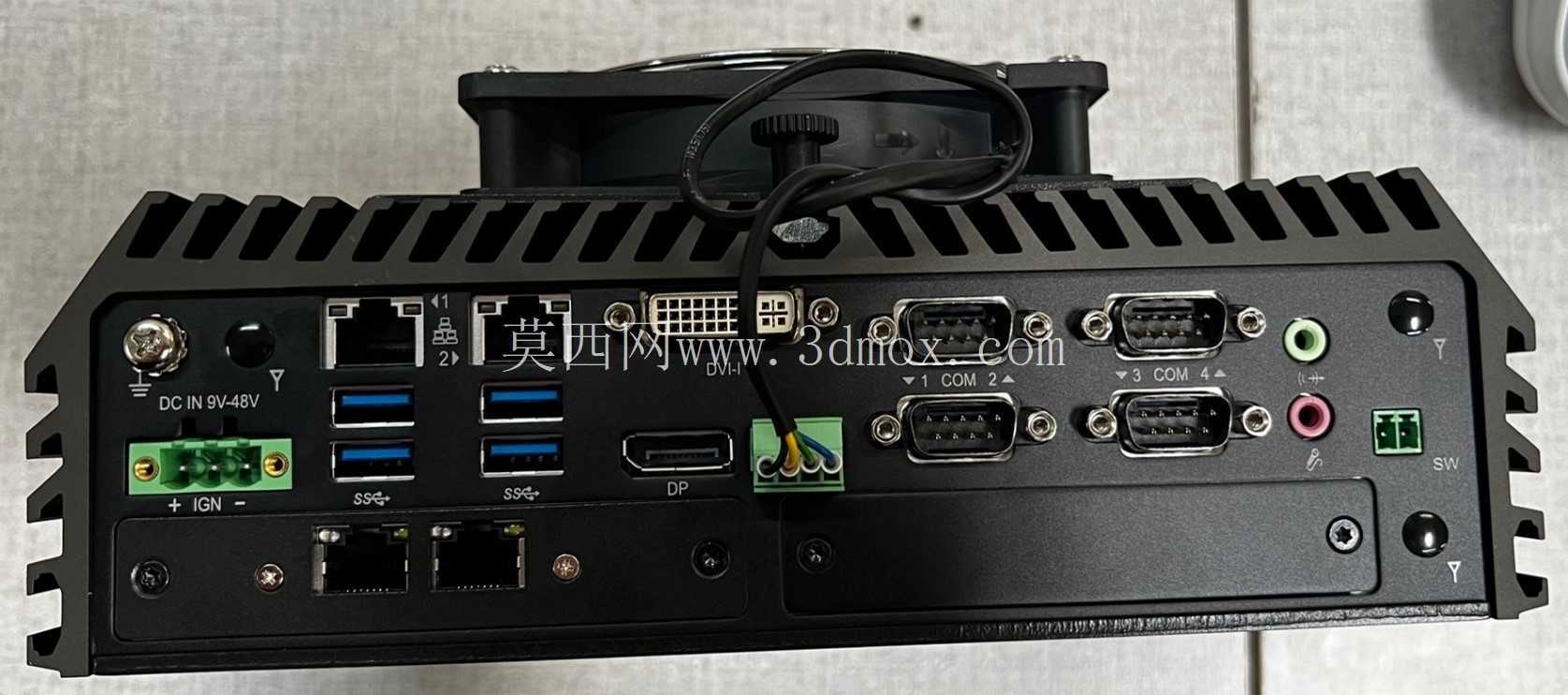

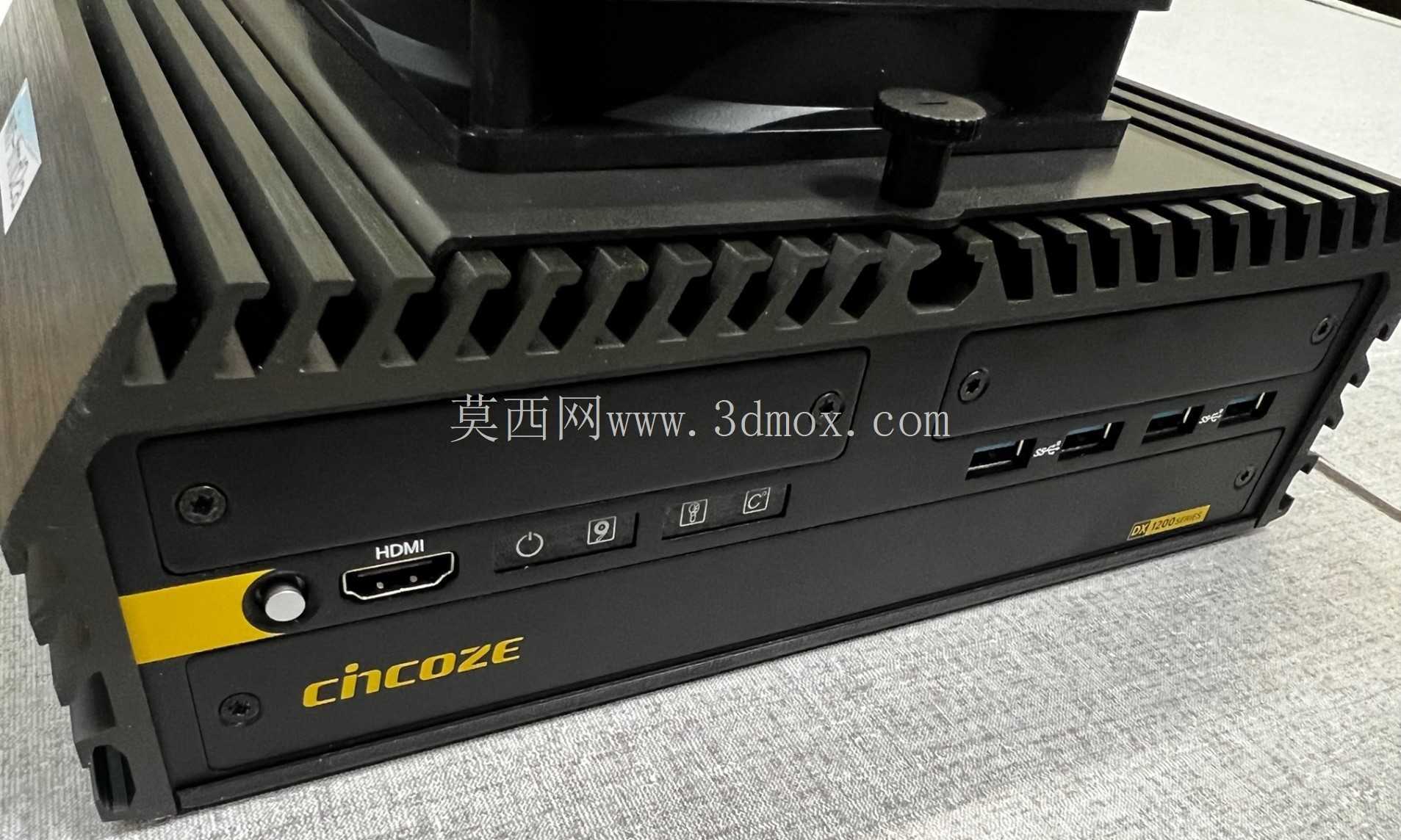

　　前面板接口按工程接线习惯分区布置：视频输出覆盖HDMI、DP、DVI等多路显示链路，可同时连接操作屏、现场看板和调试显示器；USB接口分层排列，便于插入加密狗、相机、键鼠或采集模块；多路串口靠近端子区域，适合连接PLC、传感器、扫码器、仪表和运动控制单元；网络接口、音频接口及电源输入区域保留明确间距，减少粗线缆插接后的互相干涉。建模时需要重点核对插头包络，尤其是D-Sub、串口锁紧螺钉、水晶头和电源端子的插拔空间，不能只按本体尺寸留孔。

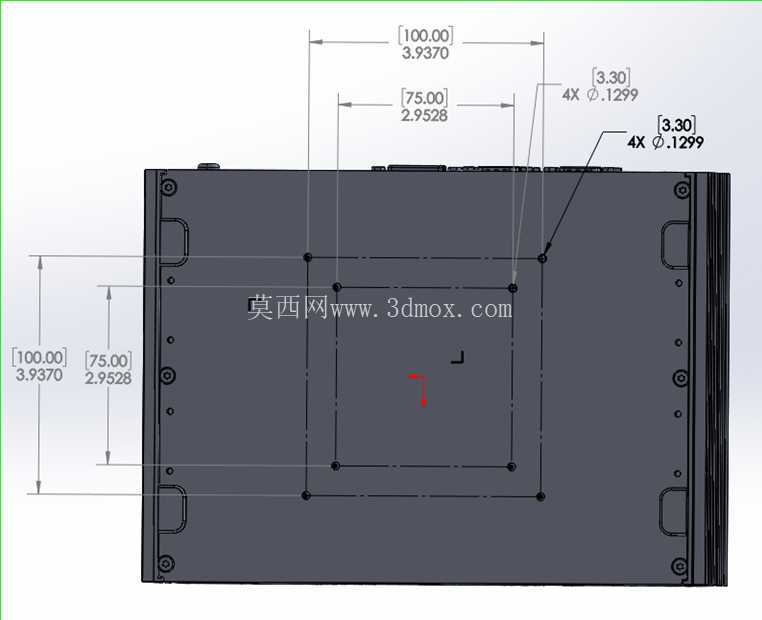

　　壳体侧面的鳍片方向兼顾自然对流和机柜内风道，鳍片间距不能过密，否则灰尘堆积后会降低散热效率；壁厚与内部导热垫块的位置需要对应主板热源，使热量能够从CPU区域均匀扩散到整个上盖。底部设置VESA安装座，兼容75mm与100mm两种孔距，安装螺纹按M4螺钉工况预留有效啮合深度，背面贴墙、显示器背面固定或支架悬臂安装时都能保持稳定。机脚、固定耳和侧板转折处保留加强筋，以承受车载振动和柜门开关冲击。

　　从装配逻辑看，内部主板、内存插槽、存储介质和I/O小板都围绕接口面板定位，上盖与底盒通过螺钉形成可拆结构，方便维修时开盖检查；外部接口开孔与连接器之间保留公差补偿，避免钣金或铣削壳体累计偏差导致插头歪斜。整机边界设计强调小体积与多接口的平衡：宽度方向需容纳双内存槽和多串口，高度方向受鳍片高度与主板元件限制，深度方向则要给线缆弯曲、硬盘固定和散热接触留出余量。该结构适合作为工业PC选型、控制柜布局校核、散热外壳设计及安装干涉检查的参考。
