十字型软管快插四通接头三维设计

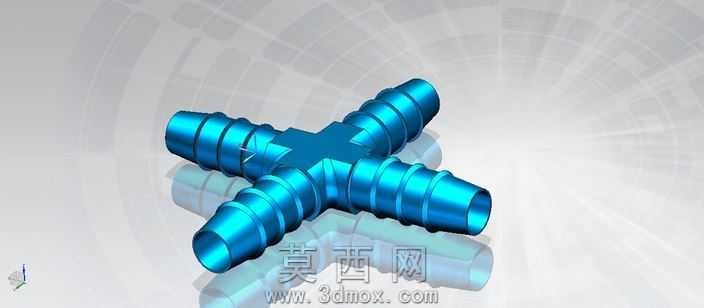

本作品为十字型四通软管快插接头，采用NX7.5软件完成全参数化三维建模，建模过程遵循机械管路连接件的通用设计规范，整体结构对称规整，可适配多支路软管的分流汇流连接需求。建模阶段首先绘制中心十字交汇的主体基体，通过旋转、拉伸等基础特征构建接头核心骨架，四个方向的插接段采用等距环形倒刺结构设计，每道倒刺的倾斜角度、凸起高度、间距均经过参数化约束，确保与软管内壁装配后可形成可靠的轴向锁紧力，避免流体输送过程中出现软管脱落、介质渗漏的问题。主体交汇位置做了大圆弧过渡处理，既优化了内部流体的流通路径，减少介质流动时的阻力与紊流现象，也有效降低了结构应力集中风险，提升接头整体的结构强度与承压能力。材质配置阶段针对聚酰胺材质特性进行渲染参数调试，主体赋予亮蓝色工程塑料材质，调整材质的反射率、粗糙度与高光参数，还原聚酰胺材质特有的半通透光泽与细腻表面质感，同时添加地面反射效果，通过光影调整突出接头的立体结构与细节特征，让倒刺结构、过渡圆弧、中心交汇区域的形态都能清晰呈现。设计过程中充分考虑实际装配与使用需求，四个插接端的外径尺寸统一，可适配同规格的柔性软管，整体结构无多余冗余特征，壁厚均匀一致，既满足注塑成型的工艺要求，也兼顾了轻量化与结构强度的平衡。内部流道采用等径设计，四个方向的流道在中心位置平滑交汇，无突兀的转角与结构突变，可有效降低流体输送过程中的压力损失，适用于低压气动回路、小型流体输送管路、家用净水设备管路、园艺灌溉管路等多种场景的管路连接需求。建模完成后通过软件的干涉检查、壁厚分析功能验证结构合理性，确保各部位尺寸符合管路连接件的通用公差要求，倒刺结构的尺寸参数可根据不同软管的壁厚、硬度进行参数化调整，具备较强的通用性与可修改性，可直接用于后续的工程图导出、模具设计或者3D打印验证。
