简约六孔欧标插排外观结构设计

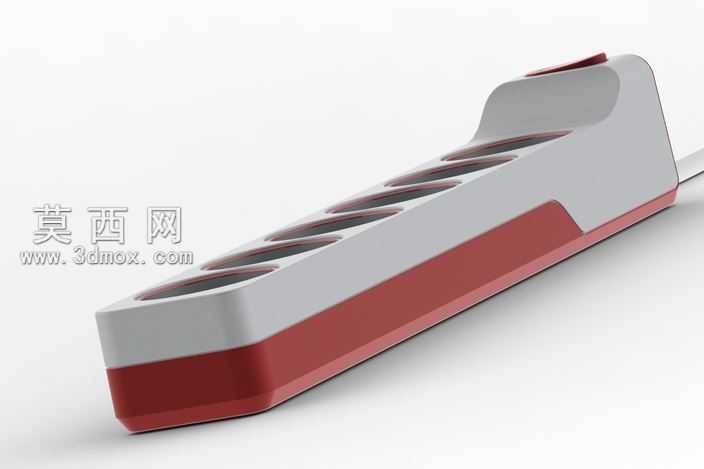

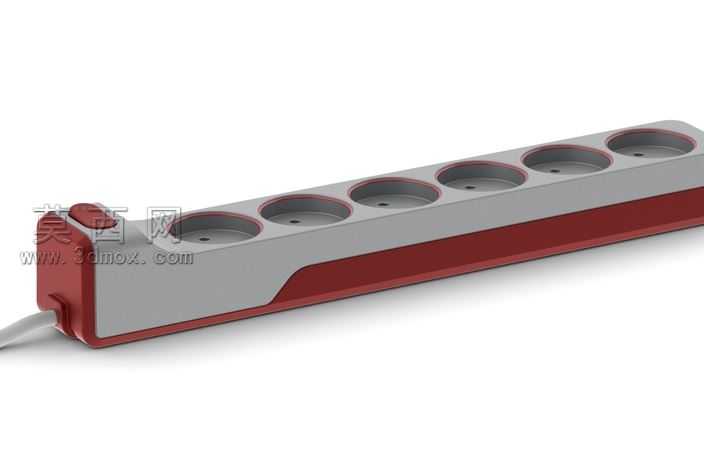

本作品为六孔位欧标插排的三维设计方案，采用上下两件式的分体结构设计，整体造型摒弃传统插排方正呆板的轮廓，通过侧边的斜切收腰造型打造轻量化的现代视觉感受。建模阶段通过参数化特征构建整体壳体轮廓，先绘制主体的拉伸基体，对侧边区域做拔模斜度处理，再通过放样命令生成底部的收腰曲面，将曲面与实体做布尔合并得到流畅的一体化壳体基础形态。插孔区域按照欧标插座的标准尺寸做环形沉槽设计，每个插孔位预留标准的插套安装空间，沉槽边缘做0.5mm的圆角过渡，既提升插拔操作的触感，也避免尖锐边缘的磕碰风险。材质配置上，主体上壳选用哑光浅灰色阻燃PC材质，通过调整材质的粗糙度参数模拟磨砂塑料的细腻漫反射效果，下壳及侧边装饰带选用酒红色哑光阻燃材质，两种色彩形成柔和撞色，打破传统插排单一白色的沉闷感；出线端位置做弧形过渡的出线口结构，内置线缆防弯折护套的安装位，避免线缆反复弯折导致的线芯断裂问题。结构设计上，上下壳体通过侧边的卡扣结构实现免螺丝装配，在每个插孔位下方预留铜片插套的安装定位柱，内部预留走线槽与安全门组件的安装空间，保证内部元件排布规整。渲染阶段采用柔和的工作室环境光，通过三点布光突出壳体的曲面转折与材质质感，对边缘的高光做精细化调整，还原真实塑料材质的光影表现。设计思路围绕简约实用的现代家居风格，通过低剖面的收腰造型降低视觉厚重感，撞色设计让插排不再是单调的电工配件，也能适配桌面、家居环境的装饰风格，两件式的结构设计也简化了生产装配流程，兼顾外观表现与生产实用性。
