台式电脑ATX开关电源钣金外壳结构

　　这套钣金电源外壳的建模工作，最初是从整机装配边界倒推开始的。常规台式ATX电源的安装位在机箱尾部上方，标准机架预留宽度通常为150mm左右，整机长度受机箱硬盘笼位置限制，主流规格控制在140mm到180mm区间，高度则统一适配86mm的标准电源位，四个角的安装孔位必须和机箱冲压孔完全对齐，孔距公差在建模阶段就按±0.2mm预留，避免后期装机出现锁付干涉。

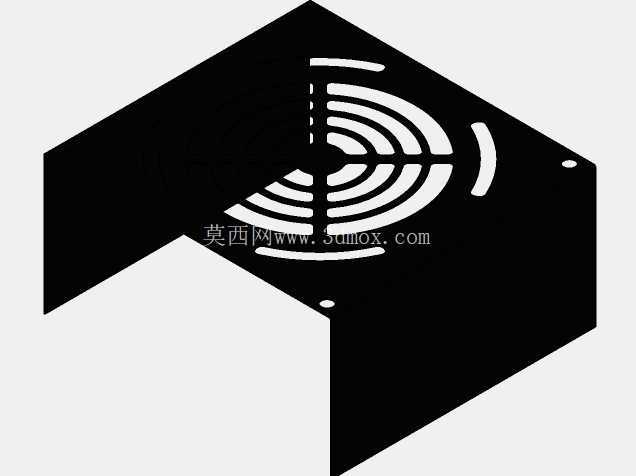

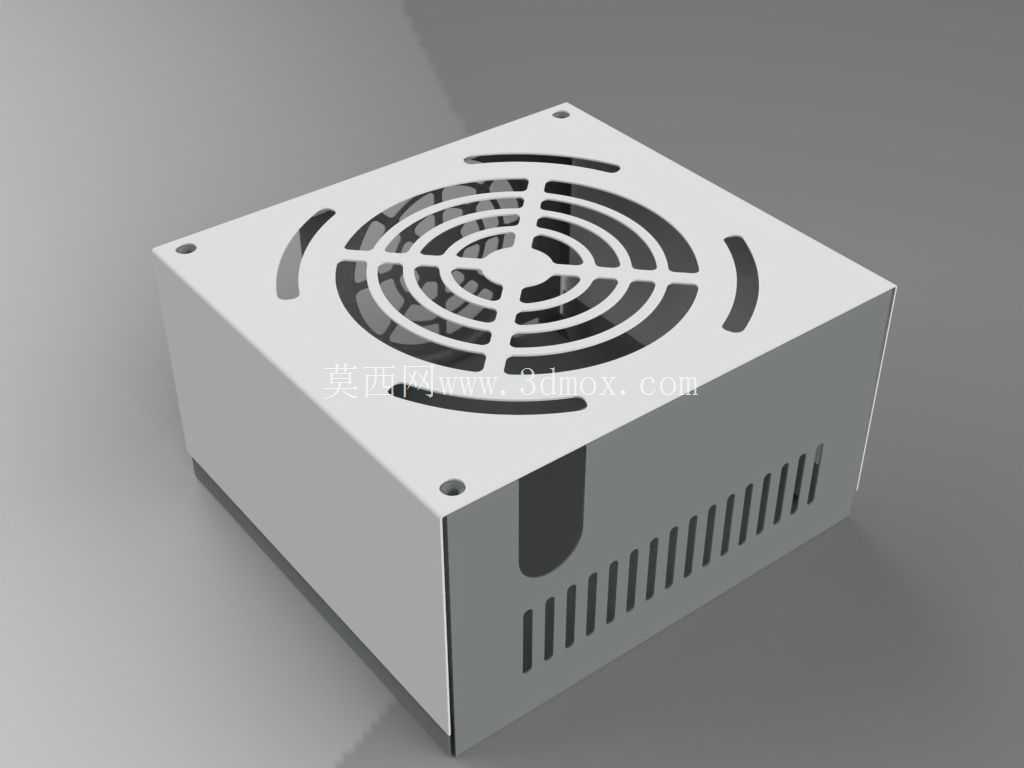

　　外壳主体采用薄钢板折弯成型，建模时先拆分顶盖、底壳、前面板、尾部输出面板四个独立钣金件，再逐一添加折弯止裂槽、翻边卡扣结构，省去多余紧固件的同时，保证壳体拼接后的刚性。顶盖区域的大尺寸轴流风扇通风孔是整个结构的设计重点，环形阵列的格栅条宽度按2mm设置，既保证通风通流面积，又避免钣金冲压时出现条带变形，格栅中心预留风扇固定螺柱位，可直接适配120mm标准散热风扇。壳体侧面额外开设的辅助通风槽，对应电源内部PFC电感、整流桥的发热区域，能引导冷风横向穿过功率器件散热片，和顶部风扇形成纵向加横向的复合风道，降低高负载下的内部积热。

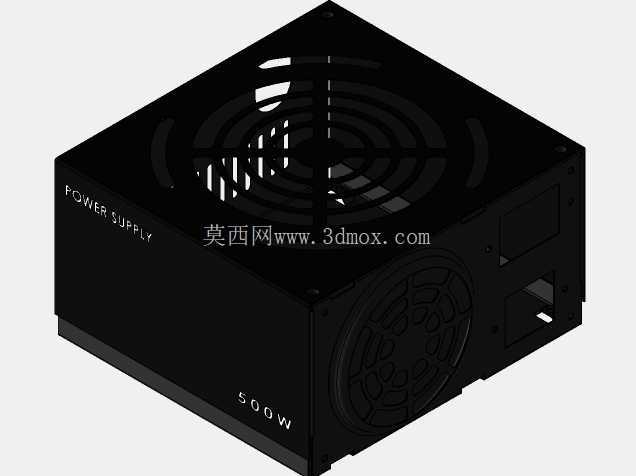

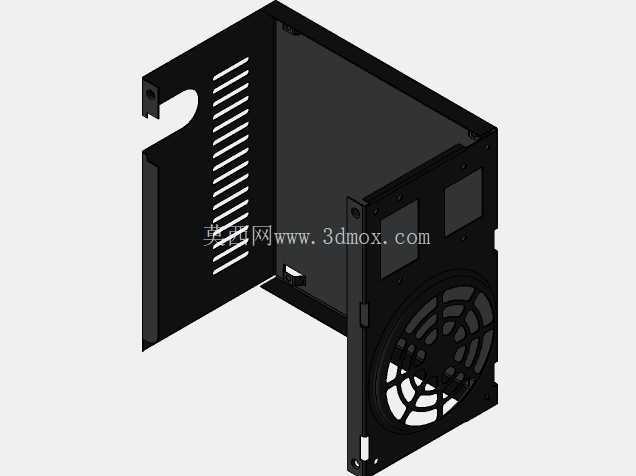

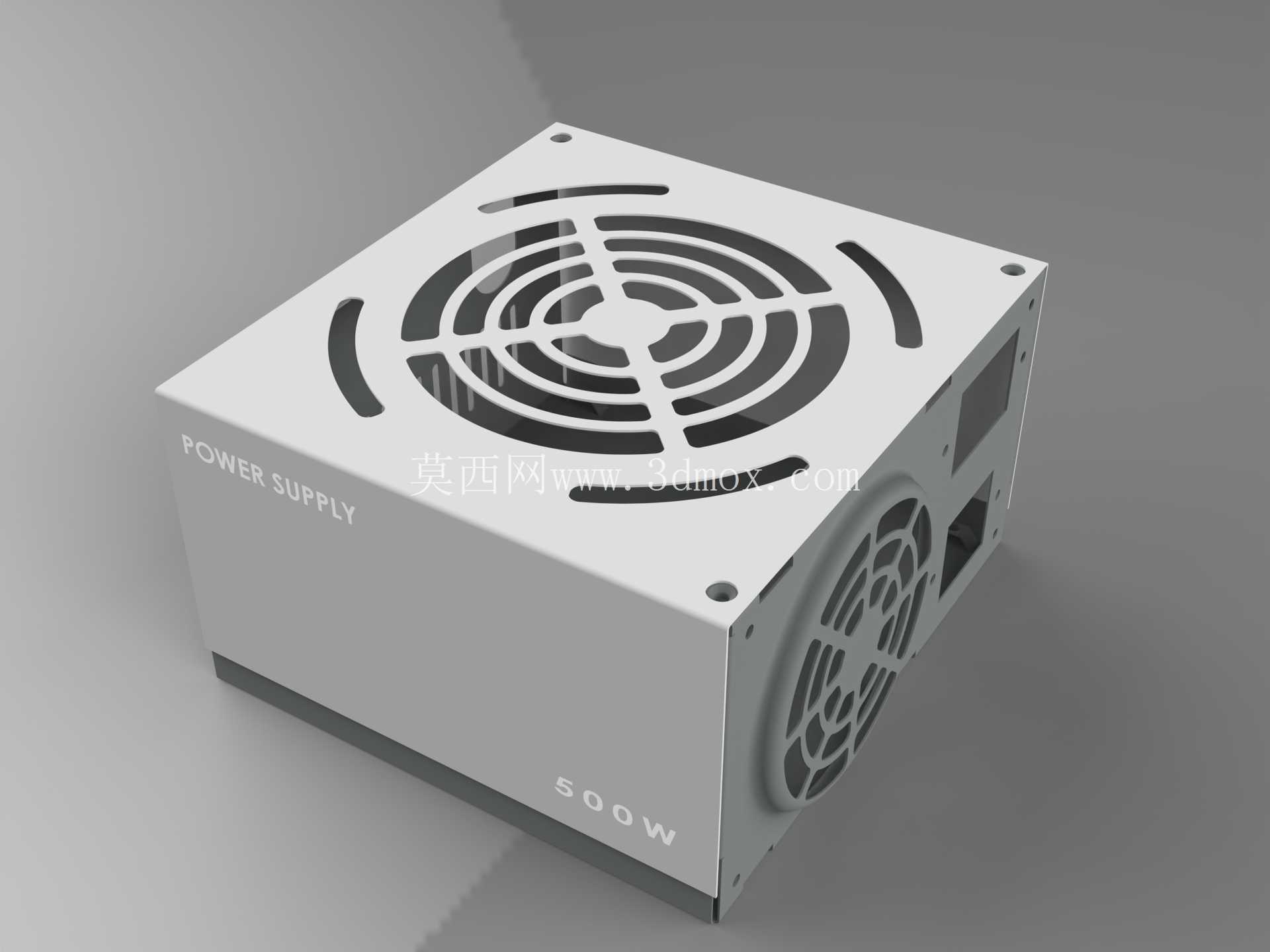

　　前面板冲压出的标识区域预留丝印位置，500W功率标识的凹槽深度按0.3mm设置，方便后期丝印或者激光打标。尾部面板的开孔布局完全匹配常规ATX电源的接口定义：品字交流输入插座孔、通断开关孔、主供电输出线出线孔的位置间距都参照通用安规要求排布，边缘做翻边处理，防止线材穿装时被钣金锐边割破绝缘层。

　　建模过程中特意对钣金折弯的内R角做了统一处理，按板材厚度的0.8倍设置折弯圆角，避免实际冲压加工时出现开裂。壳体上下边缘的折弯翻边既提升了整体抗形变能力，也作为内部PCB主板的安装导向槽，电源核心电路板可以顺着翻边推入壳体，再通过尾部螺丝锁付固定，不需要额外添加塑料支撑导轨。这类电源结构广泛应用在台式组装电脑、小型工控主机、桌面工作站当中，钣金外壳同时承担电磁屏蔽、物理防护、散热导流三重作用，封闭的金属壳体可以阻隔内部开关电路产生的电磁干扰，避免影响主板上的敏感芯片，也能阻挡外界灰尘、金属碎屑直接接触高压带电部件。建模时所有开孔边缘都做了去毛刺特征，装配缝隙控制在0.5mm以内，兼顾量产冲压的工艺可行性和长期使用的结构稳定性。
