机架抽拉式KVM控制台折叠显示终端

　　这类抽拉折叠式KVM控制台主要部署在标准服务器机柜内部，解决机房高密度布线环境下运维人员临时调试设备、切换多路服务器信号时外接显示器键盘占用地坪空间、线缆反复插拔的痛点，日常状态下整体完全收纳进19英寸机架的U位区间，需要操作时拉出托盘、翻开上盖即可进入工作状态，不用额外准备移动操作台、外接键鼠和临时显示设备，在数据中心、工业控制柜集群、广电播控机房、产线伺服柜群这类设备排布密集、运维通道狭窄的场景里实用性很强。

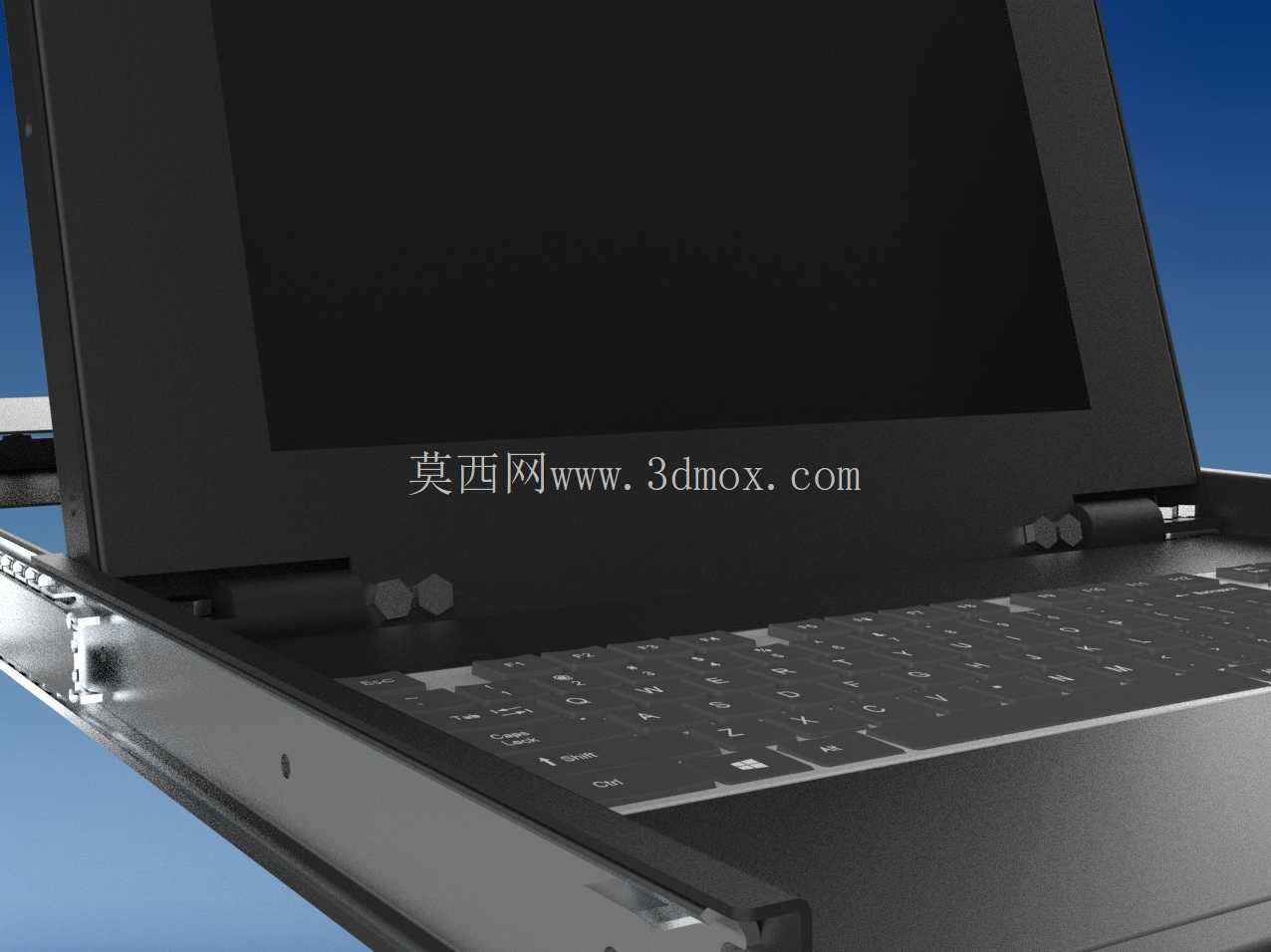

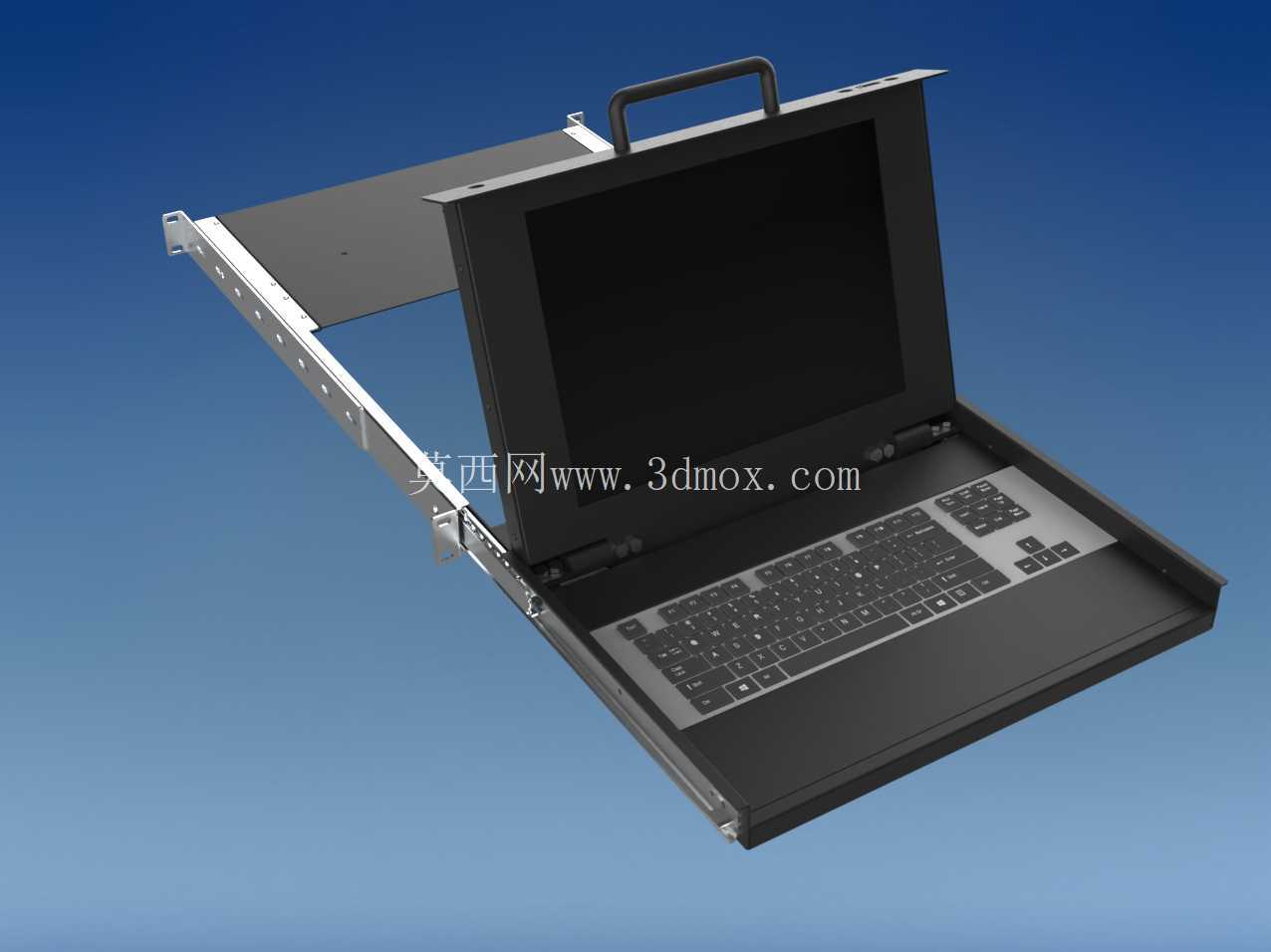

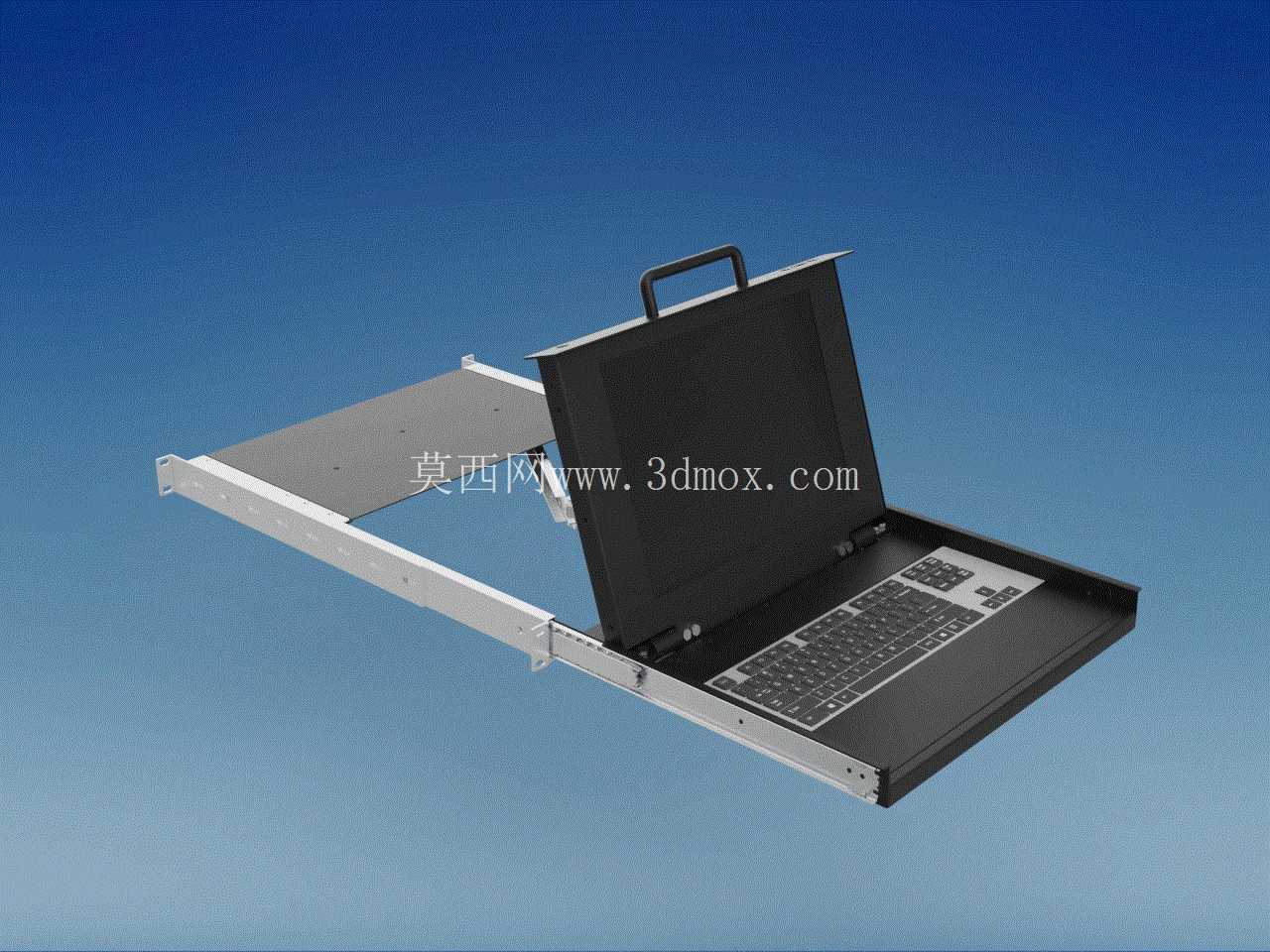

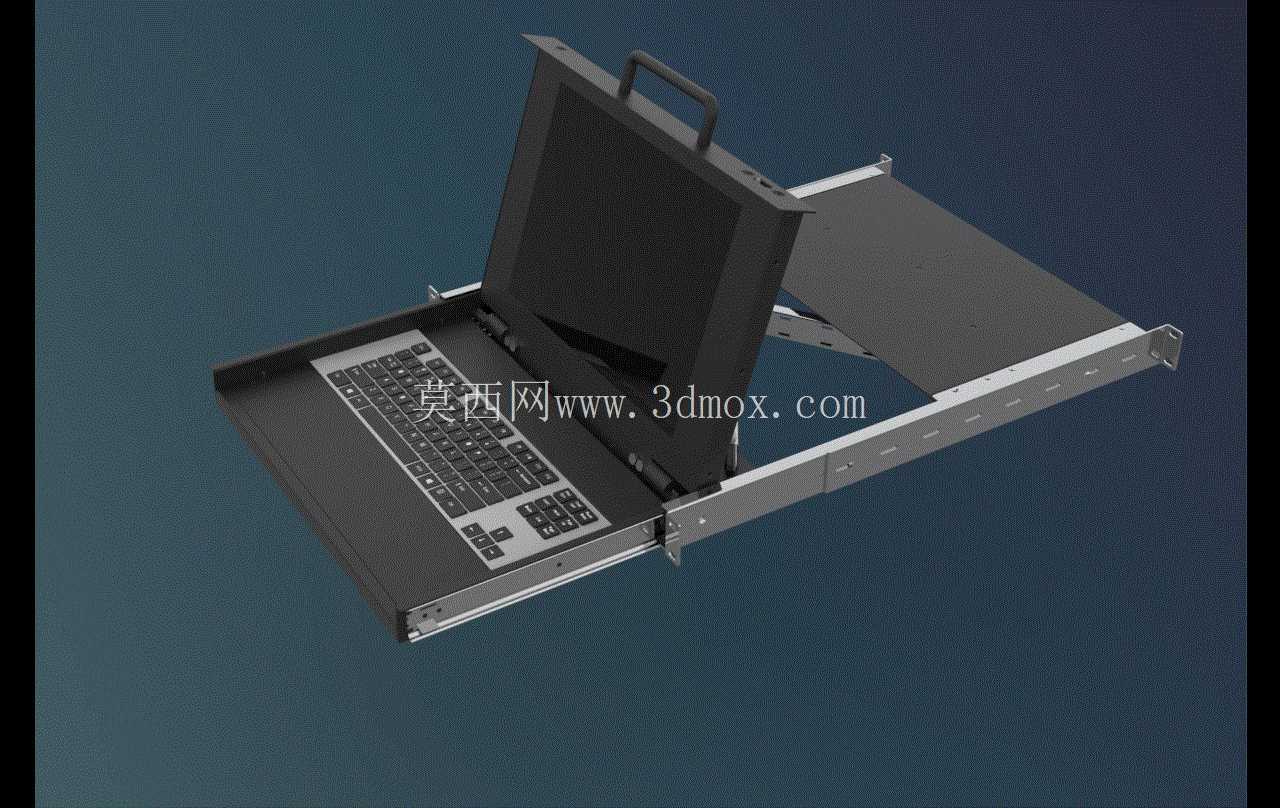

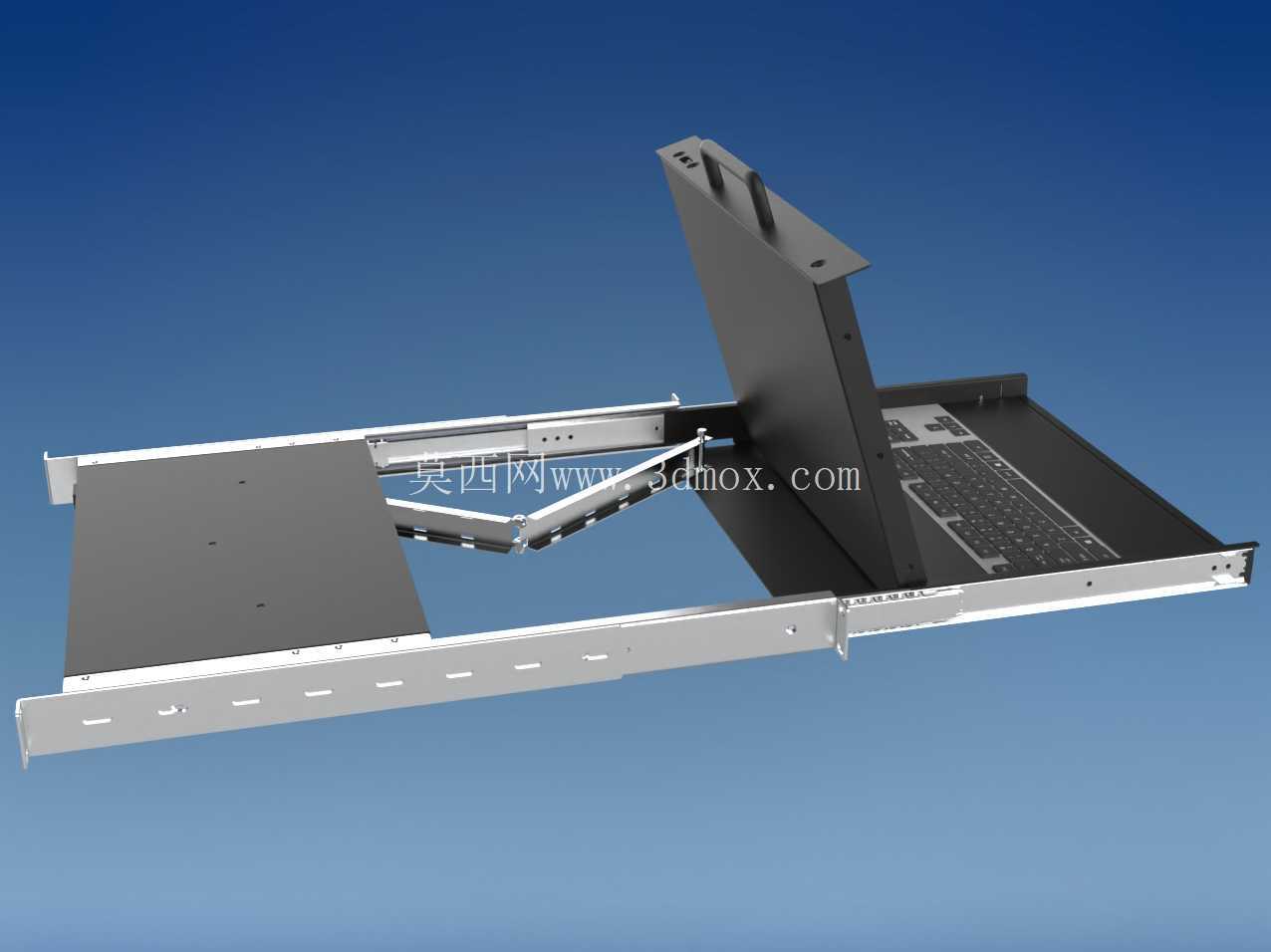

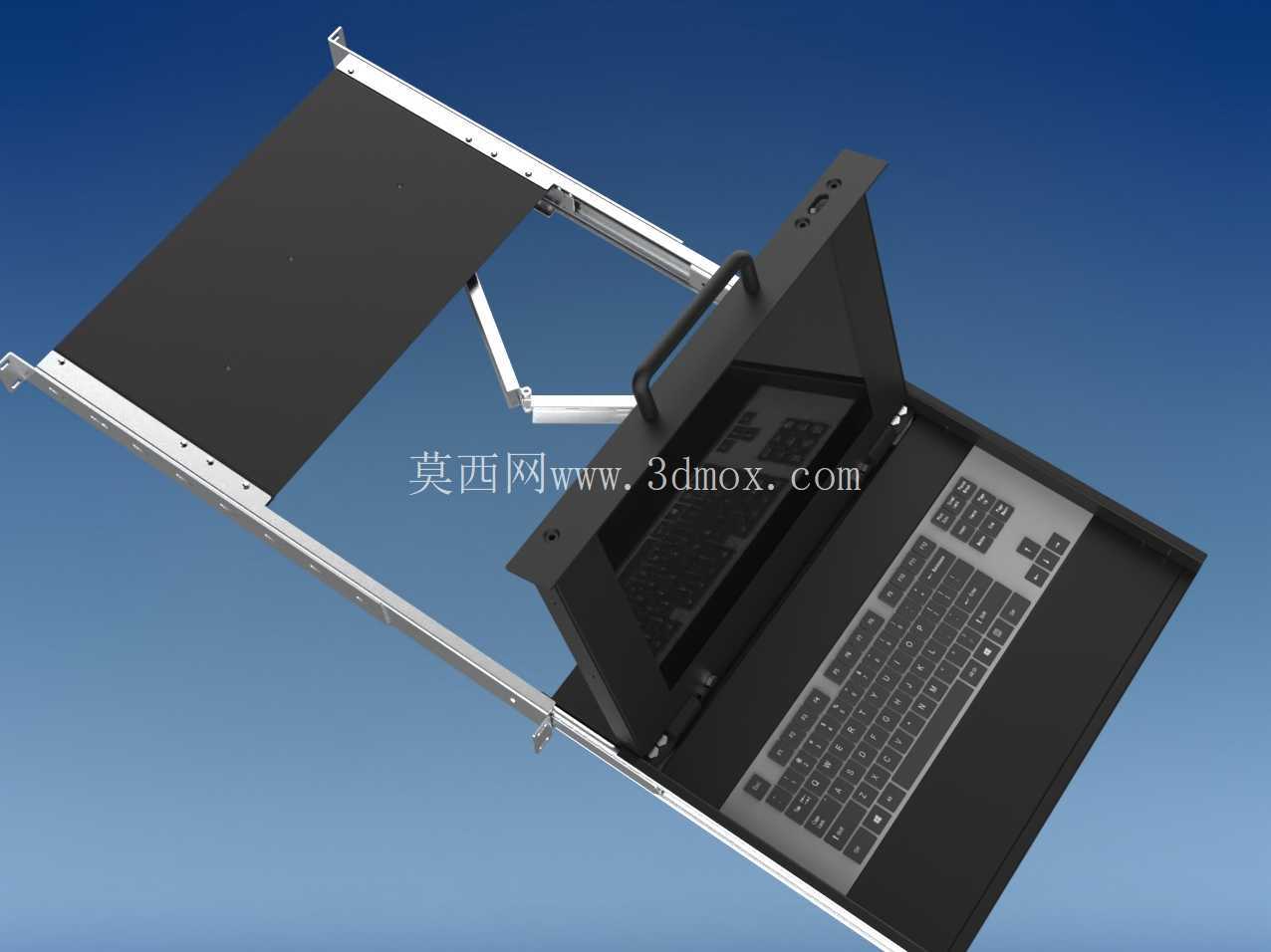

　　从结构设计逻辑来看，整套机构分为三层核心部分：最外层是和机柜立柱直接锁附的双侧重载直线导轨，导轨行程要保证托盘拉出后，屏幕翻开的旋转路径不会和机柜前门、上层设备的出线端发生干涉，导轨侧端预留的安装挂耳严格匹配标准方孔机架的孔距，不用在机柜侧板额外打孔改造；中间层是承载键盘、触控板的抽拉托盘，托盘边缘做翻边加强，避免薄钢板承重后下挠，托盘和导轨之间设置限位卡扣，拉出到最大行程时不会被整体拽出，推回机柜后自动卡位，不会在运输、机柜移位过程中自行滑出；最上层是通过阻尼转轴连接的液晶显示模组，转轴的扭力经过调校，翻开到任意仰角都能稳定悬停，松手后不会自行下坠或者合盖，屏幕顶部集成隐藏式提手，抽拉操作时可以直接握持发力，不用额外抠托盘边缘。

　　建模过程中需要重点核对几个安装边界尺寸：首先是整机闭合状态下的高度必须严格匹配标准机柜U位模数，常见15英寸屏款型闭合后占用1U~2U机架空间，宽度方向两端挂耳的总宽对齐19英寸机架安装尺寸，托盘本体宽度要留出两侧导轨的安装余量，和机柜立柱内侧保留安全间隙避免刮蹭；深度方向要确认导轨闭合后整体长度不超出机柜前后门的内部净深，同时屏幕翻开后的旋转包络、键盘操作时手腕放置的预留空间都要在三维装配里做干涉检查，避免拉出后屏幕被上层设备的底部挡住无法完全翻开。

　　功能集成层面，托盘内嵌的全尺寸键盘、触控板和背部的KVM信号切换模块走线全部隐藏在托盘内部的走线槽里，翻转部位的线束做折弯余量预留，反复翻合数千次也不会出现线材弯折破损，背部的信号接口、电源接口排布在托盘后侧，推回机柜后线缆保持自然弯曲弧度，不会被托盘挤压。整套结构没有复杂的传动零件，依靠成熟的导轨副和阻尼转轴实现抽拉、翻转两个核心动作，故障率极低，非常适合长期固定在机柜内随设备整体交付。
