夹装式高清网络直播摄像头结构设计

　　这款外置网络摄像头的结构方案，主要面向桌面办公远程会议、在线教育直播、个人内容录制以及工业工位可视化巡检等场景，替代笔记本自带摄像头画质不足、取景角度受限的痛点，可直接夹持在显示器上边框、笔记本屏幕边缘，也可平放在桌面支架面，适配不同工位的布置需求。

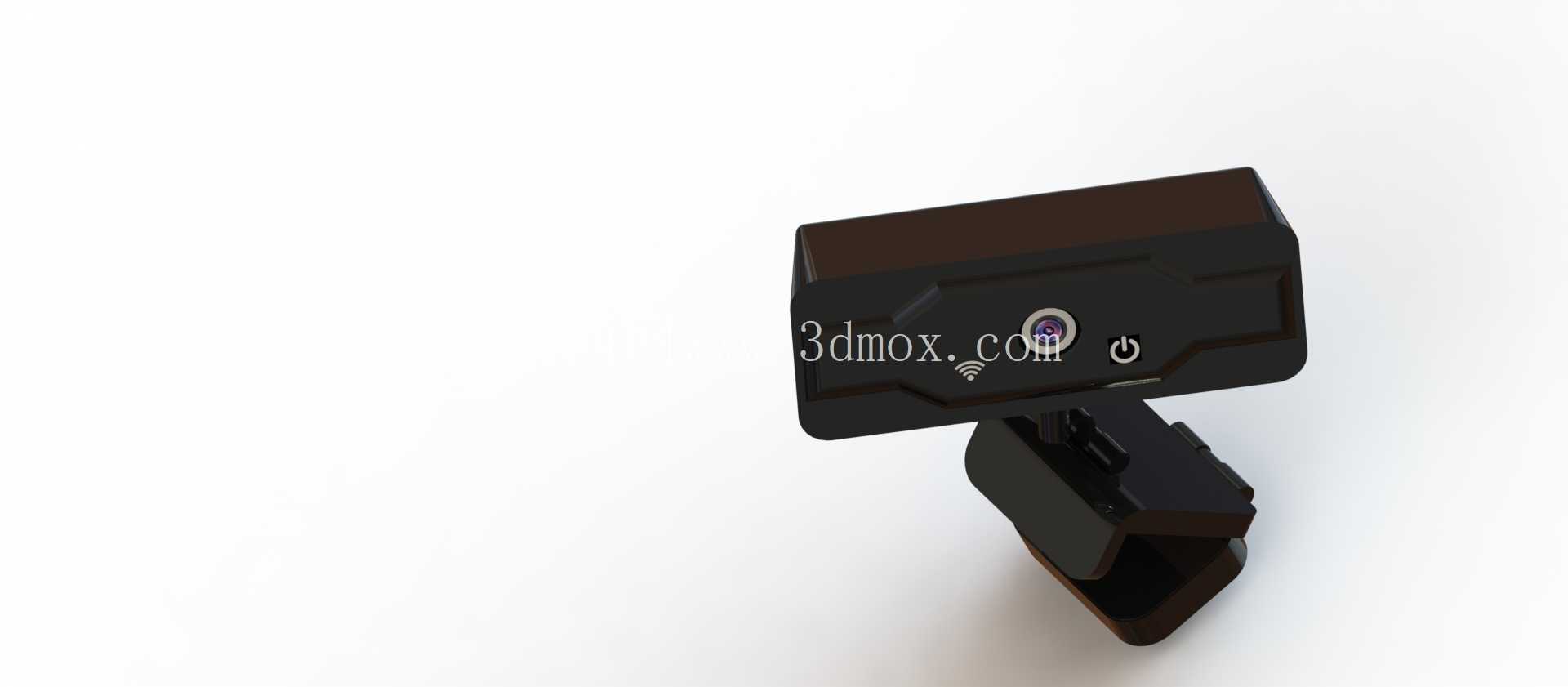

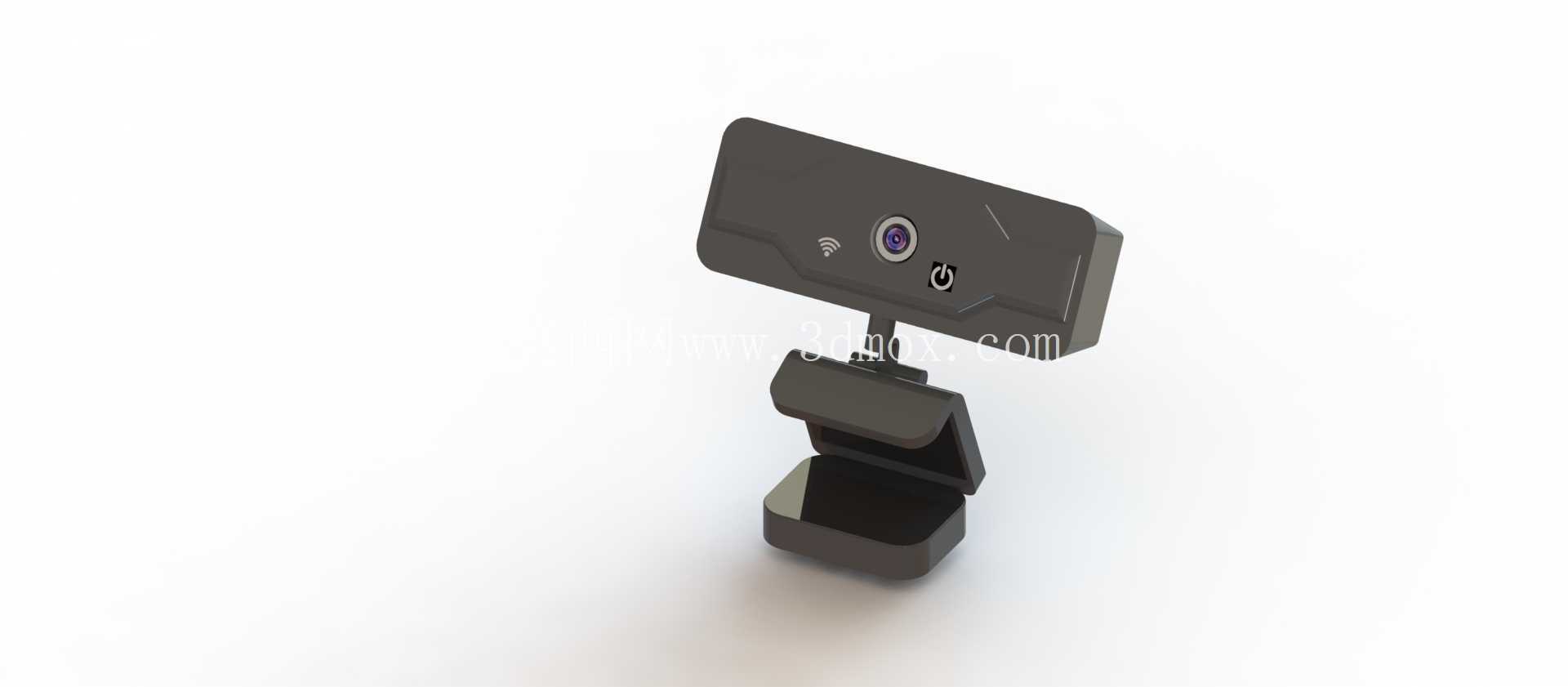

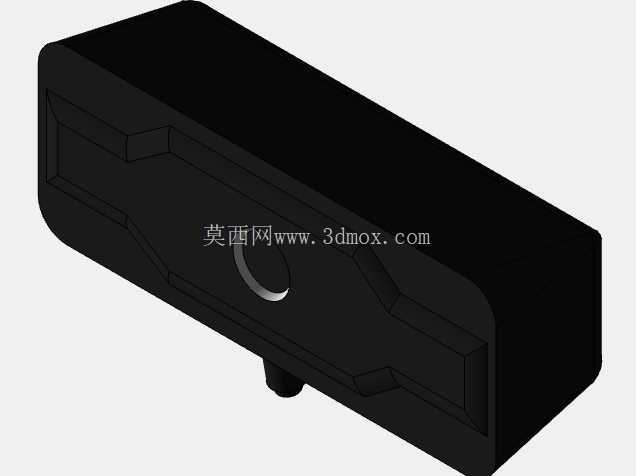

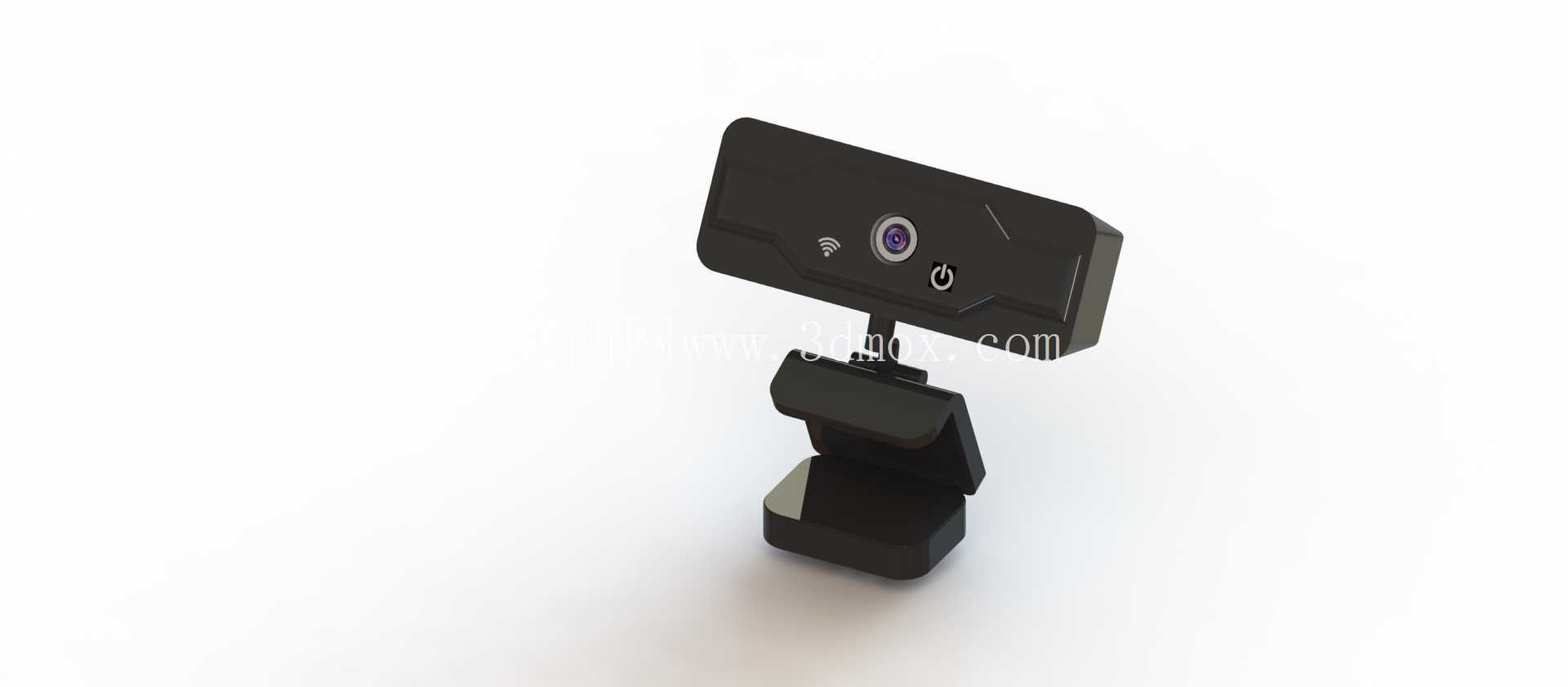

　　整机采用长条卧式主机身搭配可折叠夹座的分体布局，主机身内部预留镜头模组、感光电路板、拾音麦克风以及状态指示灯的安装空间，正面居中布置光学镜头，镜头旁设置WiFi标识与电源功能按键，机身端部做斜切收边处理，外壳壁厚均匀，兼顾注塑成型的脱模工艺与外观质感，没有多余的突出结构，避免日常使用中磕碰剐蹭。

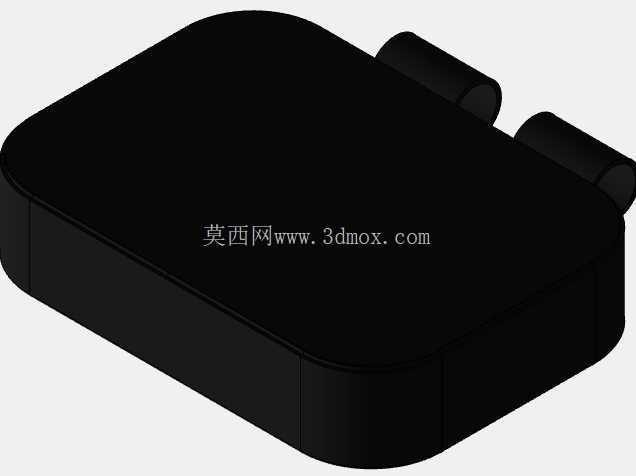

　　连接机身与夹座的是可多角度调节的万向转轴结构，转轴阻尼经过匹配设计，调整俯仰角度后可以稳定悬停，不会出现镜头自行下滑的问题；下方夹座采用开合式弹性夹结构，夹口内侧预留防滑软垫的安装位，夹持厚度覆盖主流轻薄本到厚款台式显示器的边框范围，夹座底部同时做了平面支撑造型，当不需要夹持使用时，可直接平稳放置在桌面、设备机柜顶面作为固定机位使用。

　　从安装边界来看，整机横向长度控制在常规桌面外设的合理区间，夹座完全闭合时整体高度较低，不会遮挡显示器显示区域，走线从机身尾部引出，桌面布线时可顺着显示器支架整理，不会干扰键盘、鼠标的操作空间。结构设计阶段优先考虑装配可行性：外壳采用上下扣合加螺丝固定的方式，内部电路板通过定位柱预定位，螺丝锁付后无松动间隙；镜头模组前方预留透明镜片的安装卡槽，镜片与外壳之间做遮光挡边，避免环境杂光进入感光元件造成画面眩光。

　　实际功能层面，该设备通过USB接口与主机通讯，即插即用无需额外配置，内置的拾音单元可覆盖桌面3米范围内的人声采集，满足小型会议的收音需求；机身的功能按键可快速控制麦克风静音、画面开关，状态指示灯通过不同颜色反馈工作状态，用户无需进入软件界面即可快速确认设备运行情况。夹座的弹性结构采用工程塑料一体成型，反复开合夹持不会出现断裂疲劳，夹持接触面的软垫既可以增加摩擦力防止设备滑落，也能避免刮花显示器边框的表面涂层。

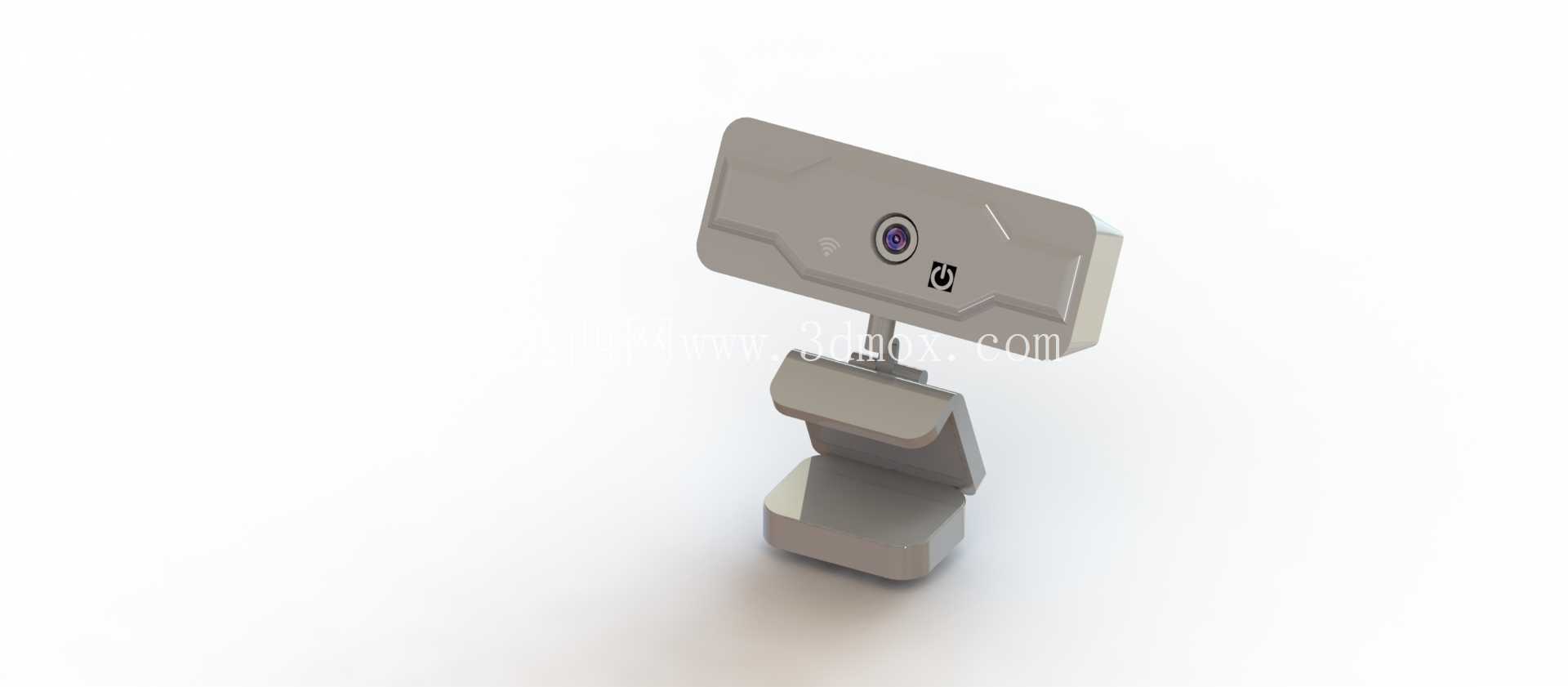

　　在整机细节处理上，外壳所有棱边都做了圆角过渡，没有尖锐边角，日常搬运调整时不会划伤手部；机身表面做哑光晒纹处理，减少桌面灯光反射对画面的干扰，同时不易残留指纹污渍。整套结构在建模过程中完整还原了各个零件的装配关系，转轴的转动行程、夹座的开合范围都按照实际使用工况设定，可直接用于后续的结构手板验证与注塑开模参考，针对不同的外观改型需求，也可以在保留主机身内部安装空间的基础上，快速更换外壳造型与夹座配色，适配消费级、商用级不同产品线的定位。
