双缸立式往复式飞轮传动动力装置

项目分类:通用机械零部件 发布时间:2025-02-16 ID:934085
  • 双缸立式往复式飞轮传动动力装置
  • 双缸立式往复式飞轮传动动力装置
  • 双缸立式往复式飞轮传动动力装置
  • 双缸立式往复式飞轮传动动力装置
  • 双缸立式往复式飞轮传动动力装置
  • 双缸立式往复式飞轮传动动力装置
  • 双缸立式往复式飞轮传动动力装置
  • 双缸立式往复式飞轮传动动力装置
  • 双缸立式往复式飞轮传动动力装置
  • 双缸立式往复式飞轮传动动力装置
  • 双缸立式往复式飞轮传动动力装置
  • 双缸立式往复式飞轮传动动力装置
  • 双缸立式往复式飞轮传动动力装置
  • 双缸立式往复式飞轮传动动力装置
  • 双缸立式往复式飞轮传动动力装置
  • 双缸立式往复式飞轮传动动力装置
  • 双缸立式往复式飞轮传动动力装置
  • 双缸立式往复式飞轮传动动力装置
  • 双缸立式往复式飞轮传动动力装置
  • 双缸立式往复式飞轮传动动力装置
  • 双缸立式往复式飞轮传动动力装置
  • 双缸立式往复式飞轮传动动力装置
  • 双缸立式往复式飞轮传动动力装置
  • 双缸立式往复式飞轮传动动力装置
  • 双缸立式往复式飞轮传动动力装置
  • 双缸立式往复式飞轮传动动力装置
  • 双缸立式往复式飞轮传动动力装置
  • 双缸立式往复式飞轮传动动力装置
  • 双缸立式往复式飞轮传动动力装置
  • 双缸立式往复式飞轮传动动力装置
  • 双缸立式往复式飞轮传动动力装置
  • 双缸立式往复式飞轮传动动力装置
  • 双缸立式往复式飞轮传动动力装置
  • 双缸立式往复式飞轮传动动力装置
  • 双缸立式往复式飞轮传动动力装置
  • 双缸立式往复式飞轮传动动力装置
  • 双缸立式往复式飞轮传动动力装置
  • 双缸立式往复式飞轮传动动力装置
  • 双缸立式往复式飞轮传动动力装置
  • 双缸立式往复式飞轮传动动力装置
  • 双缸立式往复式飞轮传动动力装置
  • 双缸立式往复式飞轮传动动力装置
  • 双缸立式往复式飞轮传动动力装置
  • 双缸立式往复式飞轮传动动力装置
  • 双缸立式往复式飞轮传动动力装置
  • 双缸立式往复式飞轮传动动力装置
  • 双缸立式往复式飞轮传动动力装置
  • 双缸立式往复式飞轮传动动力装置

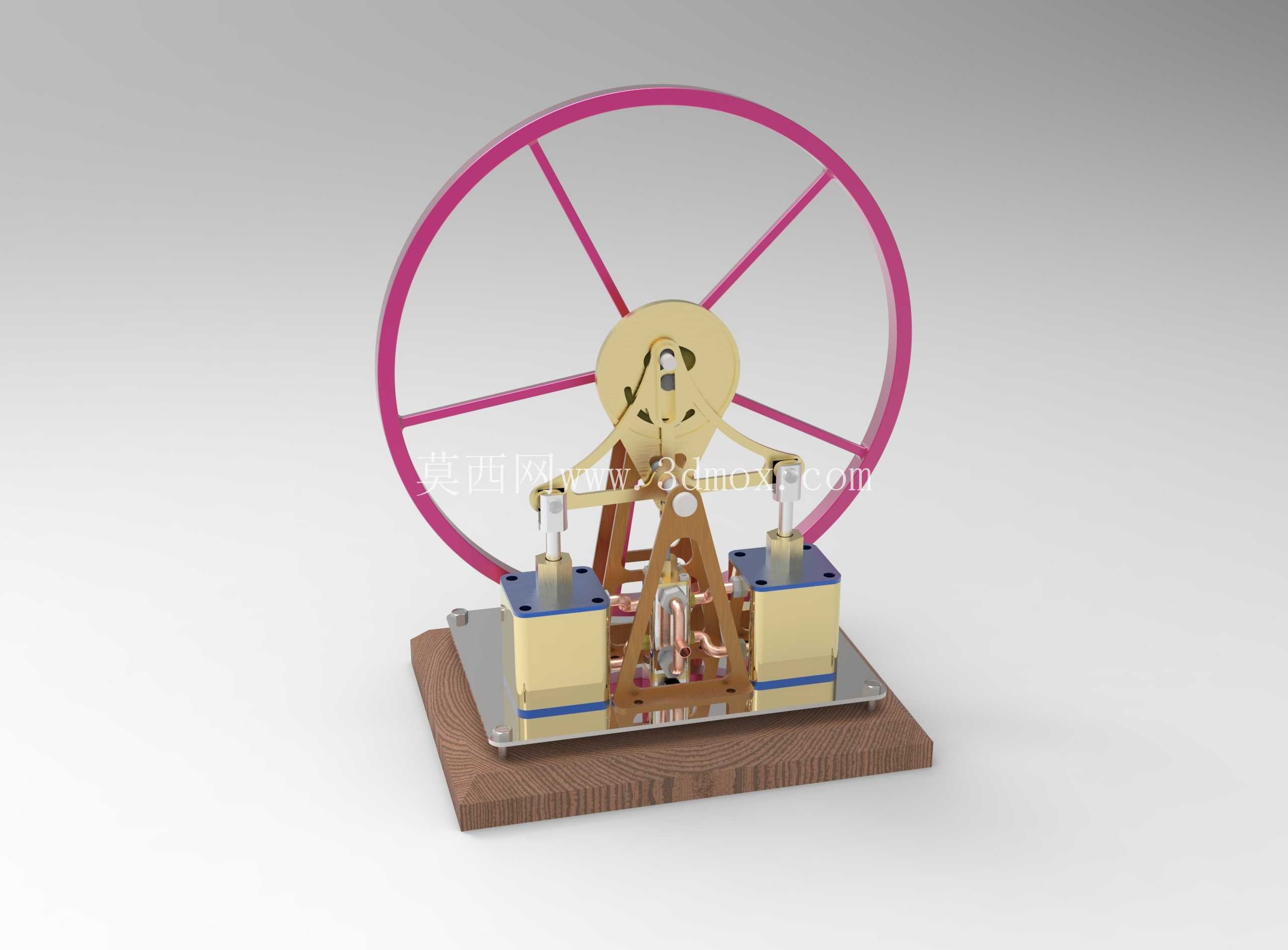

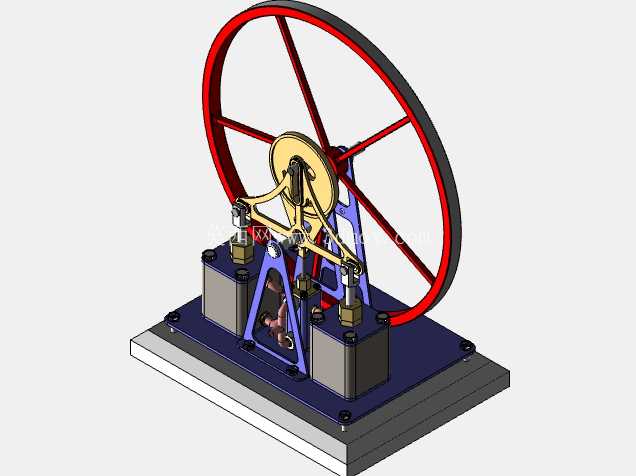

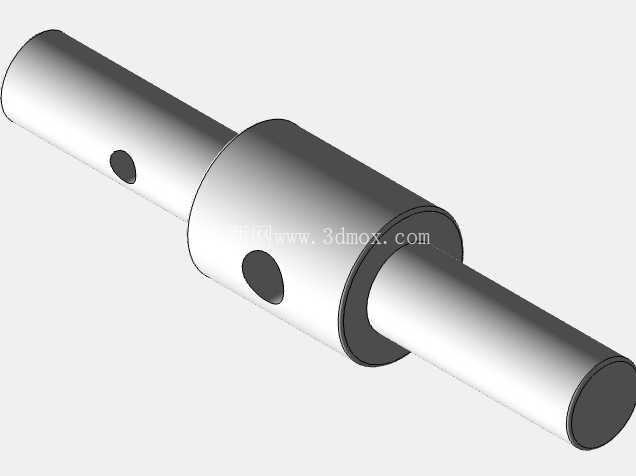

  这套动力装置的结构设计完全围绕小功率往复式动力输出的实际需求搭建,日常可应用在教学演示模型、小型文创动力摆件、微型实验动力输出单元等场景中,能够直观展示往复式热能动力转换为旋转机械能的完整过程,帮助从业者理解曲柄连杆配气、飞轮储能稳速的核心机械原理。从实际功能来看,装置通过两个对称布置的立式缸体交替完成做功行程,配合大直径辐条式飞轮储存转动惯量,抵消双缸做功的死点间隙,让输出轴的旋转运动更平顺,不会出现单缸结构常见的启停卡顿问题,整套传动链路没有冗余的减速结构,动力直接从曲轴端输出,可直接连接微型负载完成低转速动力传递。

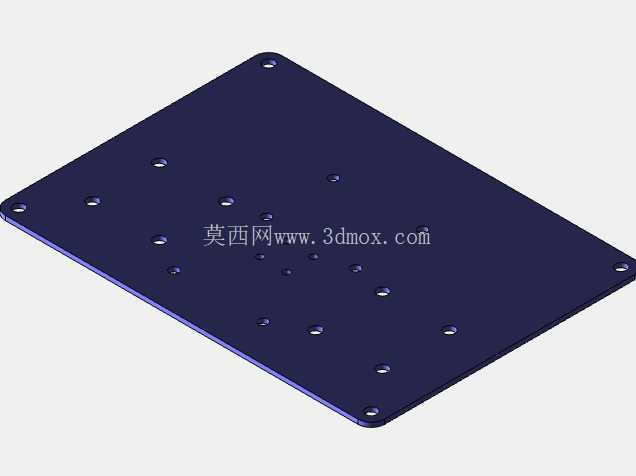

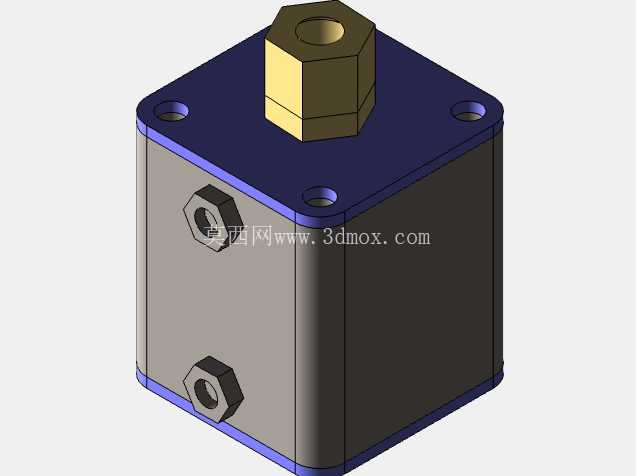

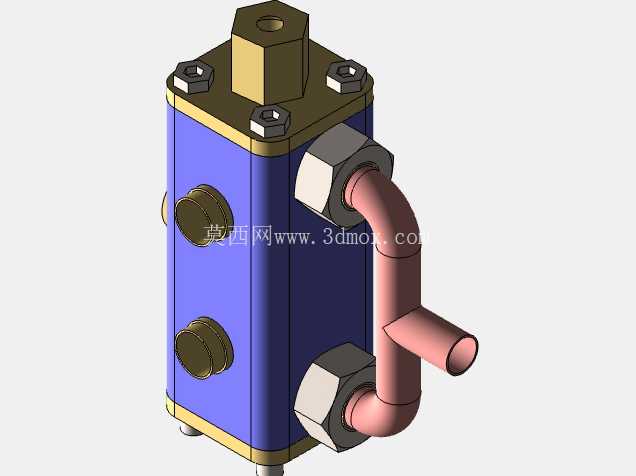

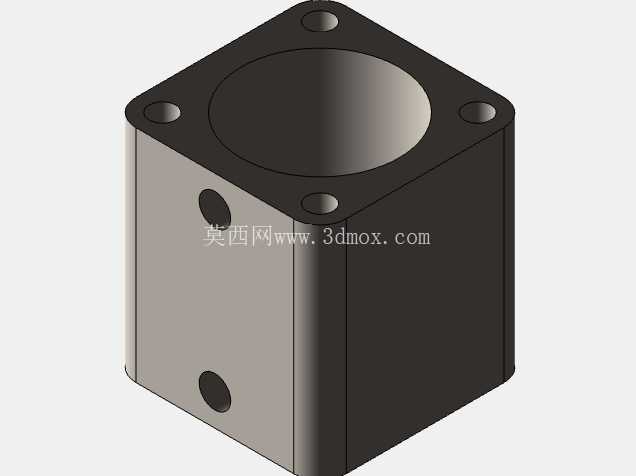

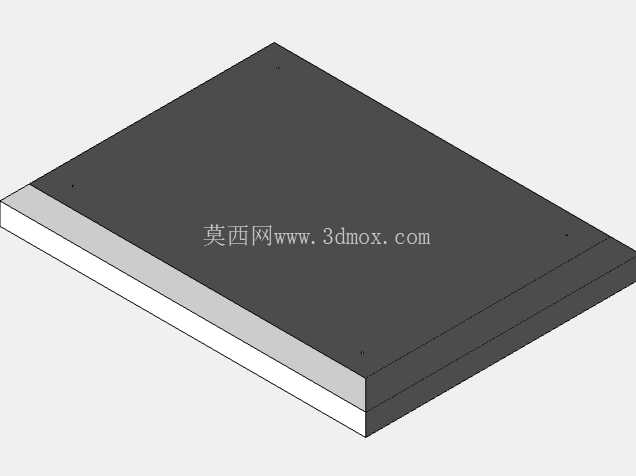

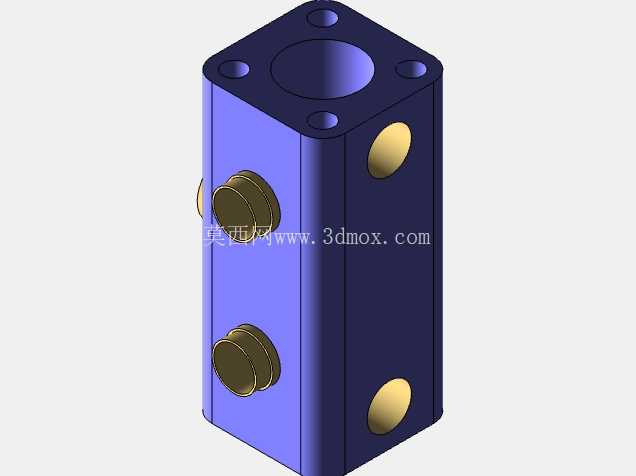

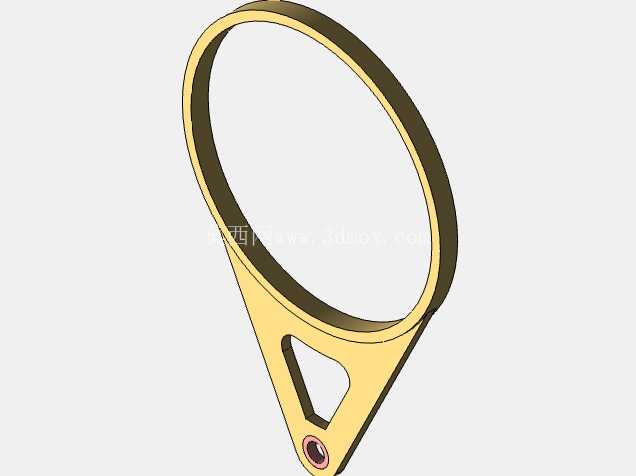

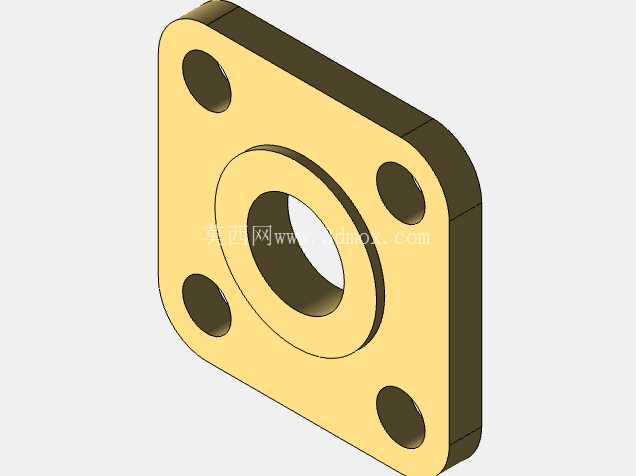

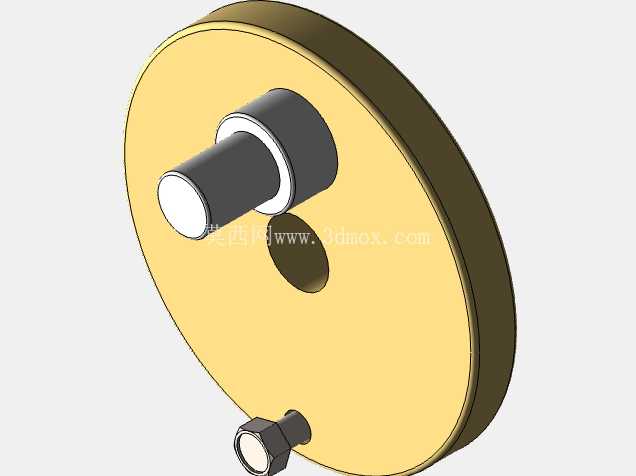

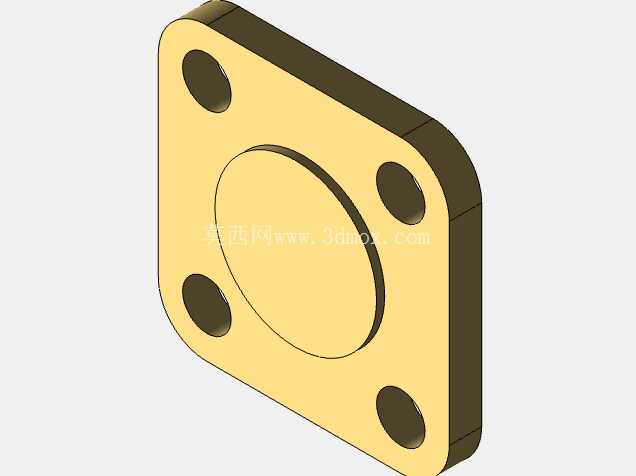

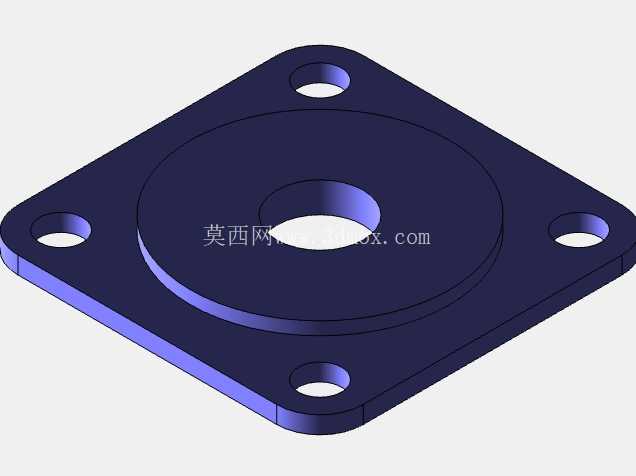

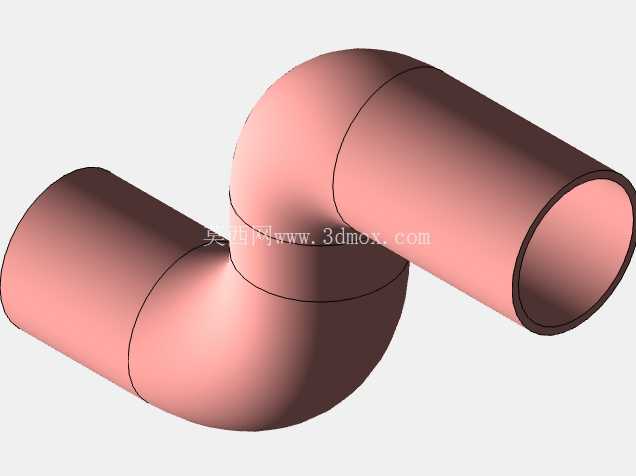

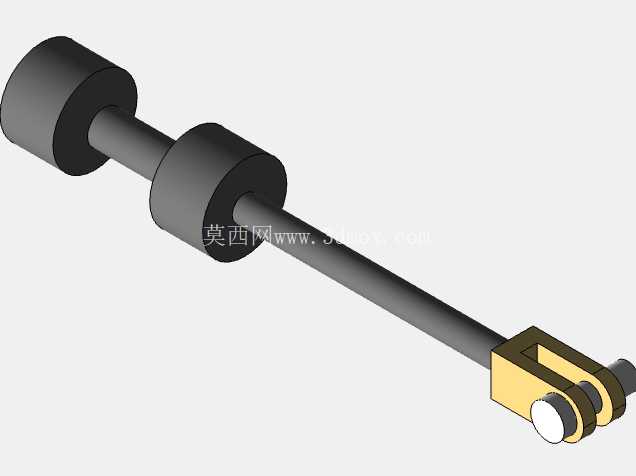

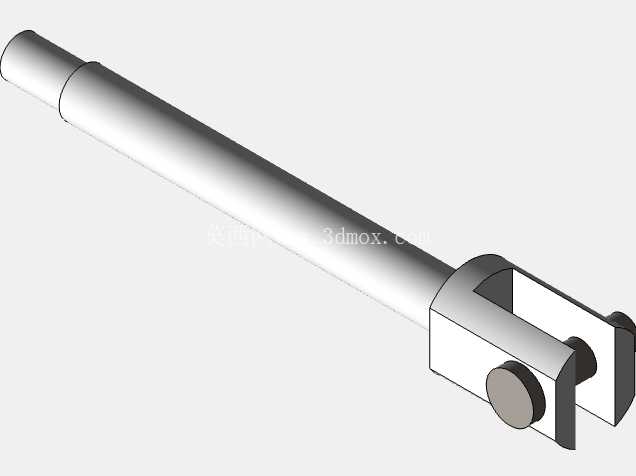

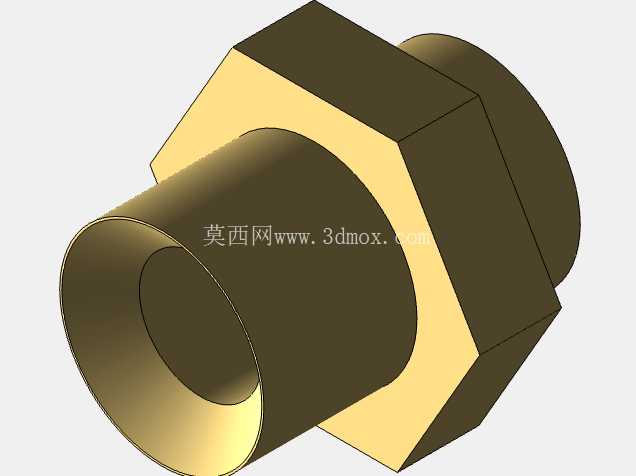

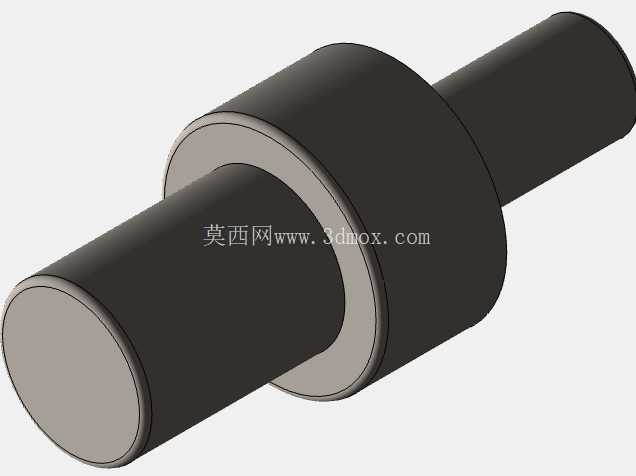

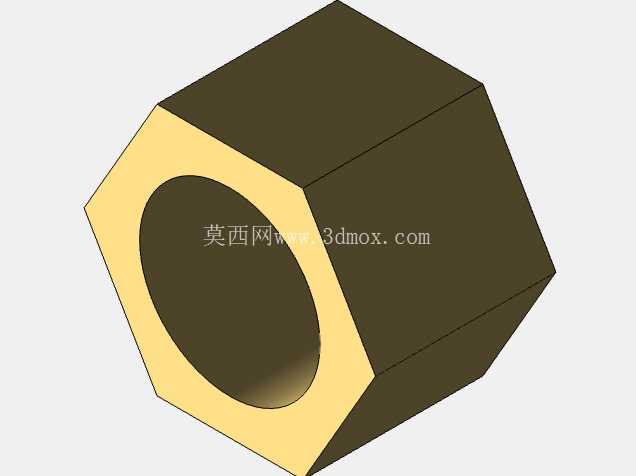

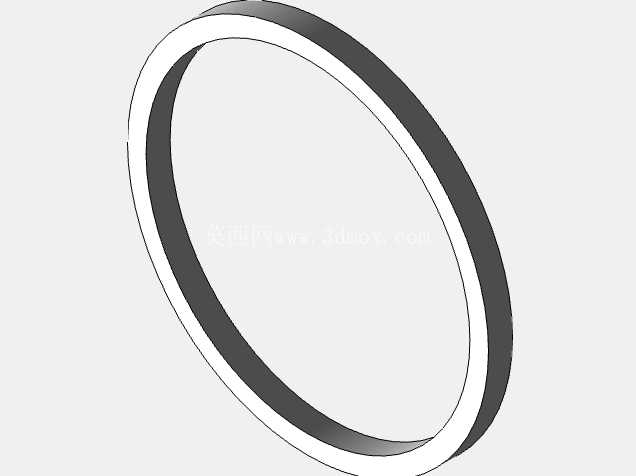

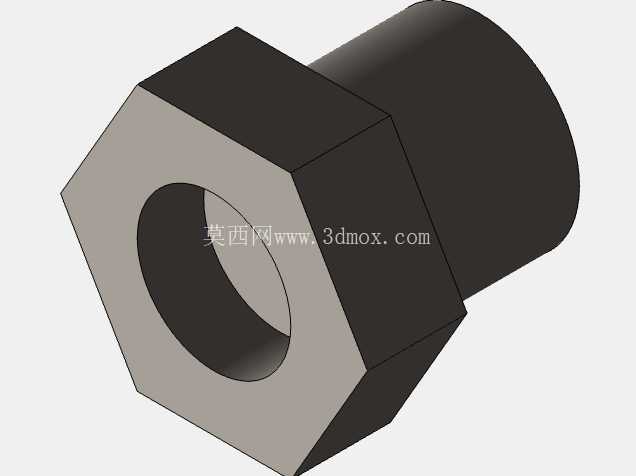

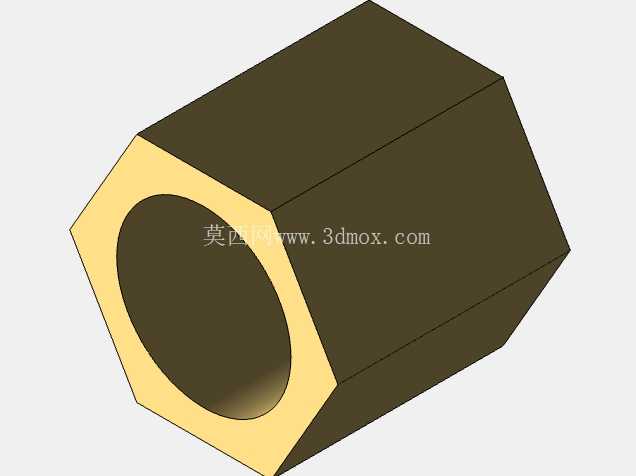

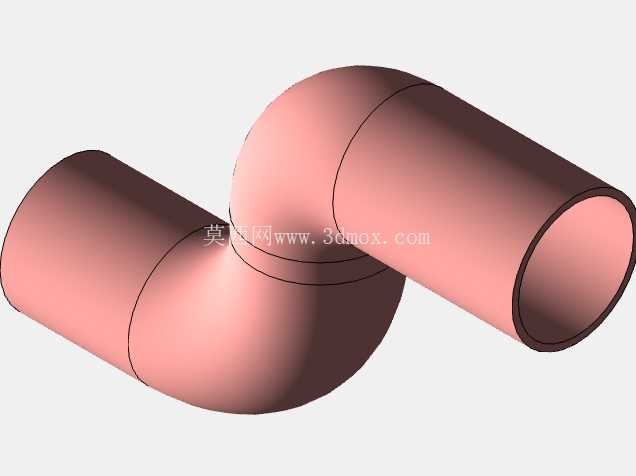

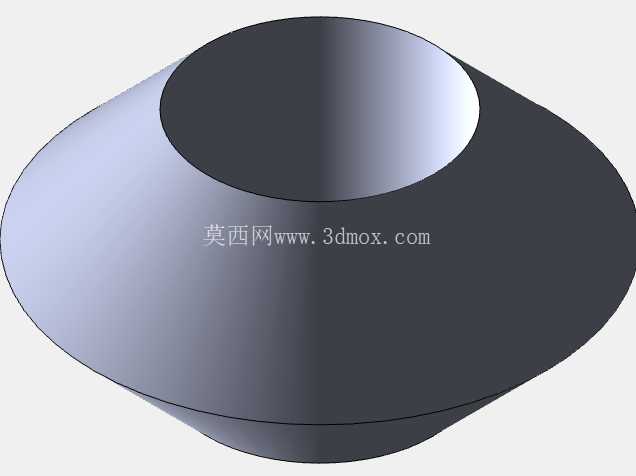

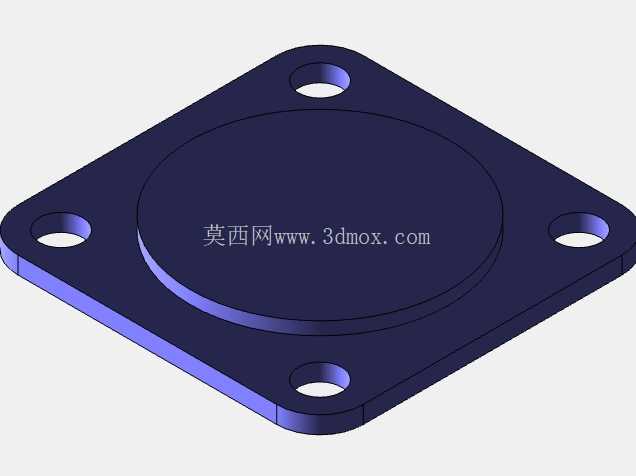

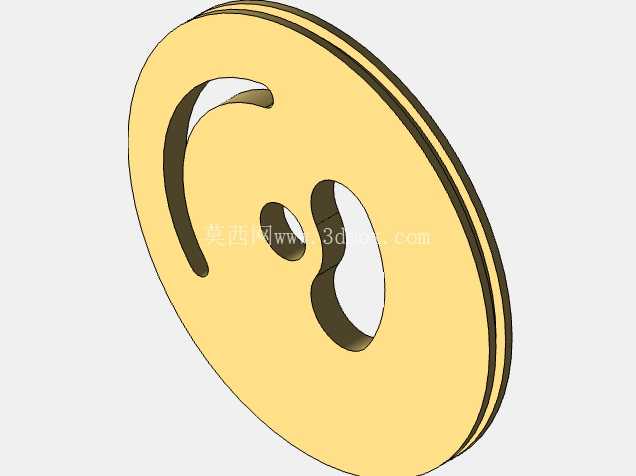

  设计过程中优先考虑了结构的可装配性与展示性,底座采用实木层板搭配金属安装底板的双层结构,金属底板上预留了所有支撑立柱、缸体固定座的定位孔位,安装时不需要额外做配钻加工,所有立柱、连杆、曲轴的配合公差都按小间隙配合设定,既保证运动过程中没有卡滞,也不会因为间隙过大出现传动晃量。缸体部分采用方形模块化设计,两个缸体对称分布在曲轴支架两侧,配气阀组集成在缸体顶部,通过曲轴端的偏心轮带动配气摇杆完成配气动作,不需要额外布置复杂的配气凸轮轴结构,大幅简化了整体装配难度。

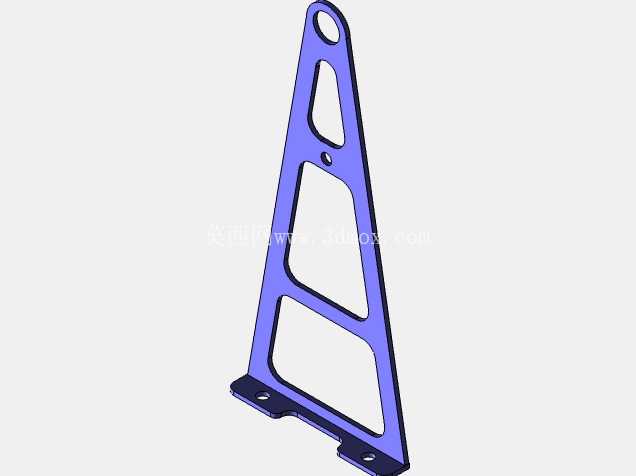

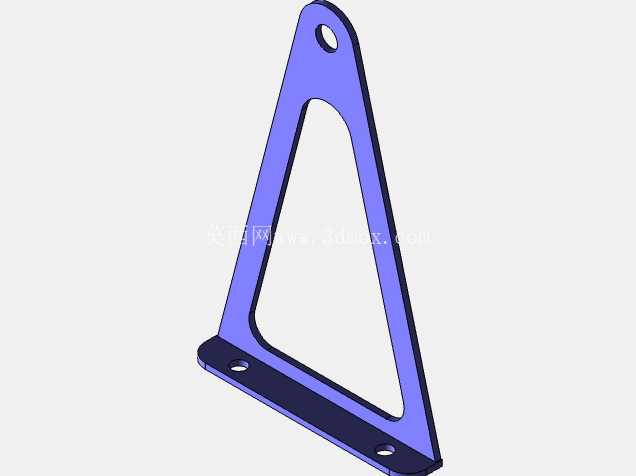

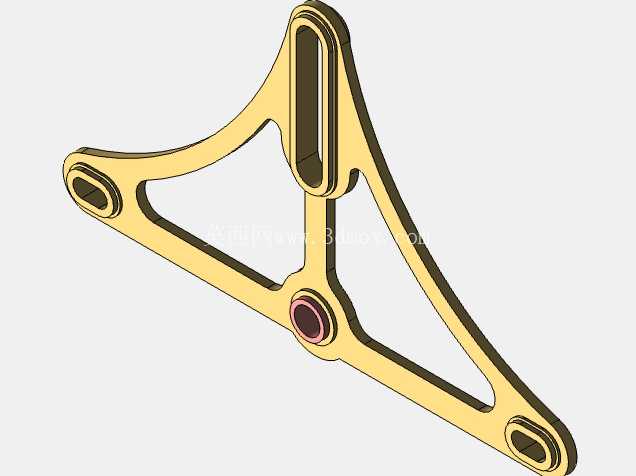

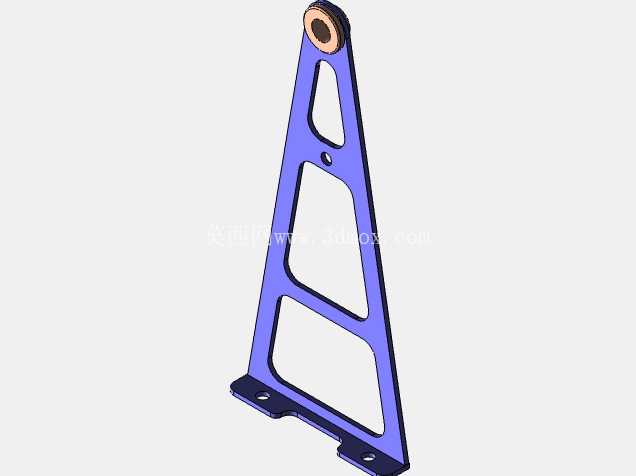

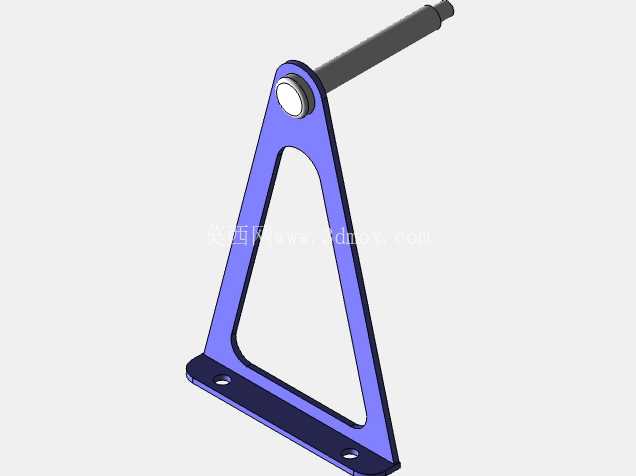

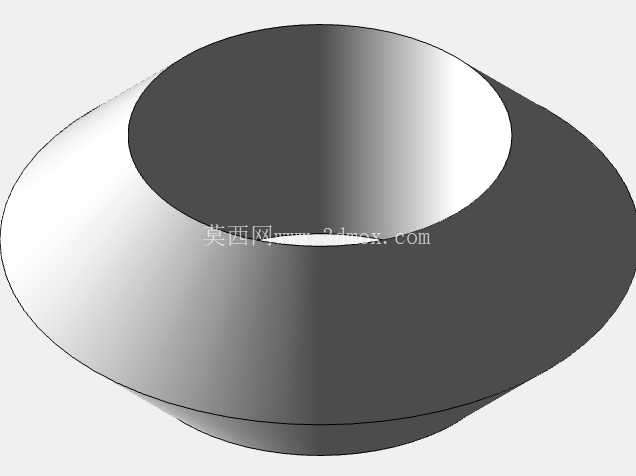

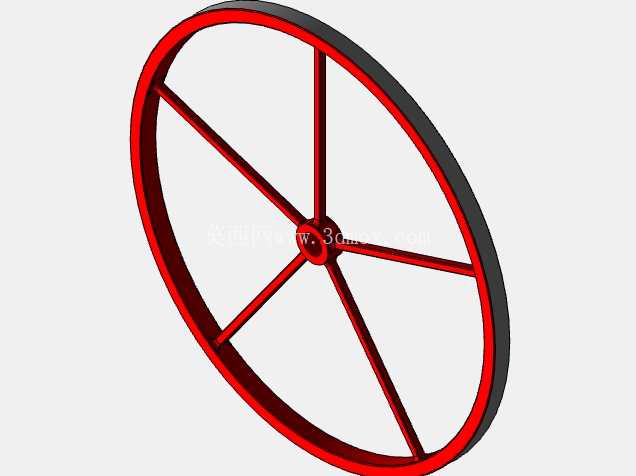

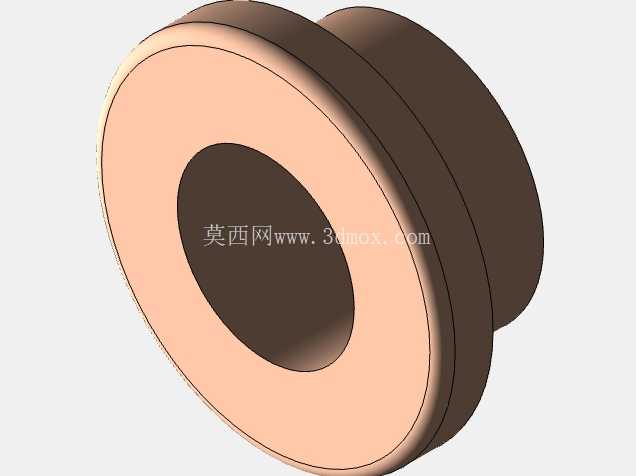

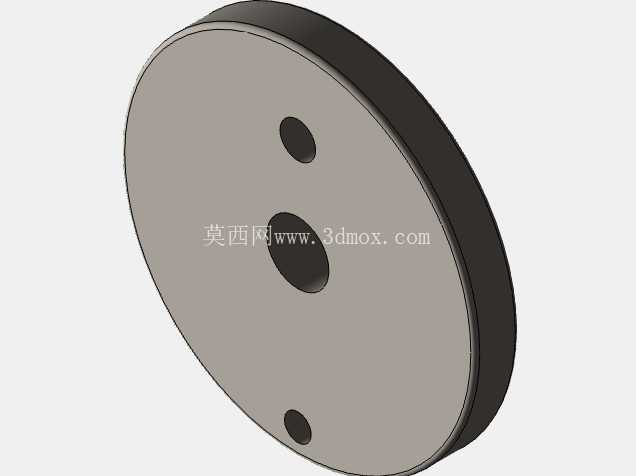

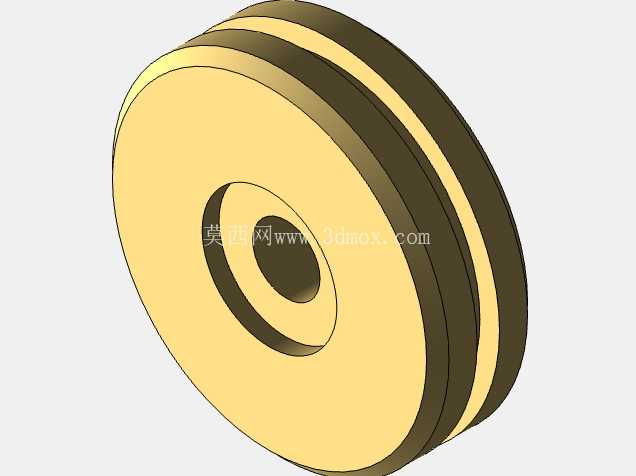

  上方的大直径飞轮采用六辐条轮式结构,轮缘做了加厚处理来提升转动惯量,安装时直接固定在曲轴输出端,和两个缸体的做功行程形成动平衡匹配,就算是低转速工况下,飞轮储存的动能也能顺利带动曲轴越过上下止点,保证运转连续性。支撑结构采用三角桁架式立式支架,支架上预留了曲轴安装位、配气摇杆铰接位,所有铰接点都采用小轴径销轴连接,转动阻力小,长时间运转也不会出现过度磨损。从安装边界来看,整套装置的底座为矩形实木结构,安装时只需要保证底座放置平面水平,不需要额外做地脚固定,整体外轮廓的最大尺寸集中在飞轮直径范围,飞轮转动时不会超出底座的投影边界,周边预留10mm以上的安全间隙即可满足运转防护需求,不会和周边安装结构产生运动干涉。

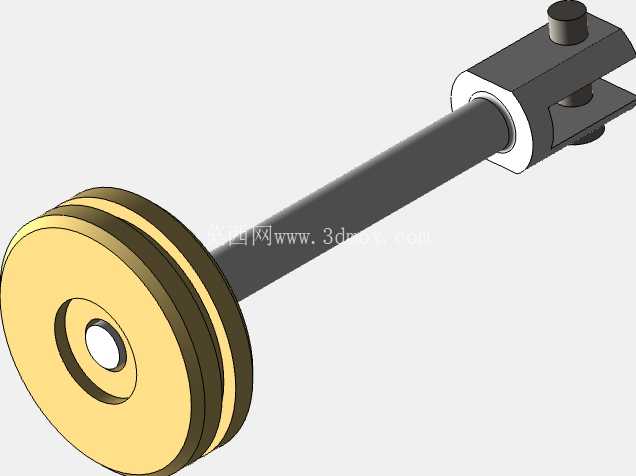

  整套结构的零件拆分完全符合小批量加工与3D打印制作的工艺要求,所有异形结构都没有倒扣设计,不需要做复杂的拆件就能完成加工制作,连杆、曲轴这类受力件的截面尺寸都按小功率传动的强度要求做了校核,正常演示工况下不会出现结构变形或者断裂问题。在实际装配调试过程中,只需要先将曲轴组件预装在立式支架上,再依次安装两侧缸体、配气连杆组件,最后固定飞轮并调整各铰接点的转动阻尼,就能保证整套装置顺畅运转,不需要做复杂的正时匹配,对称缸体的结构本身就具备自正时特性,两个缸体的做功行程自然错开180度,大幅降低了调试难度。
