自动售货机驱动电机控制电路板

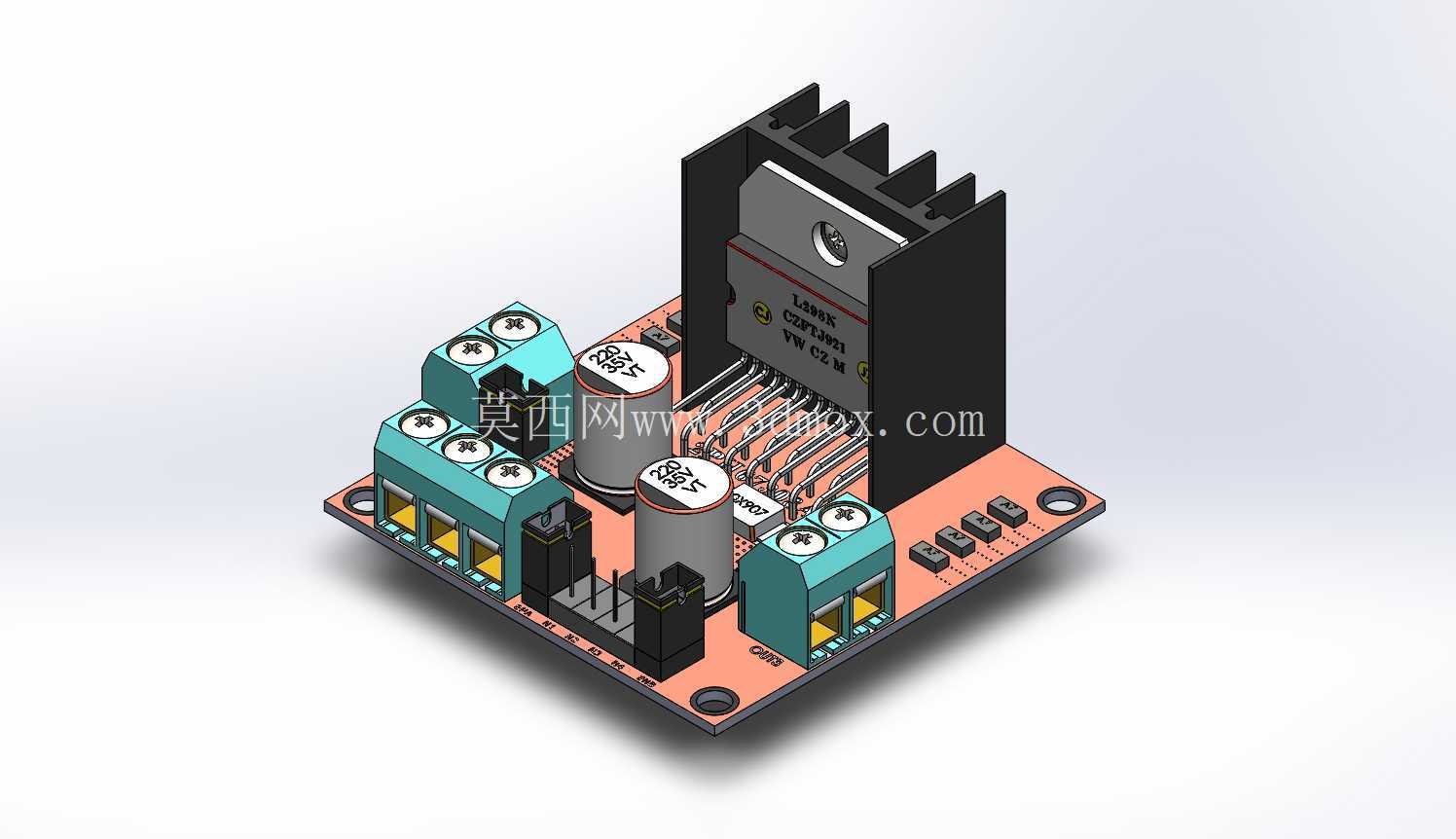

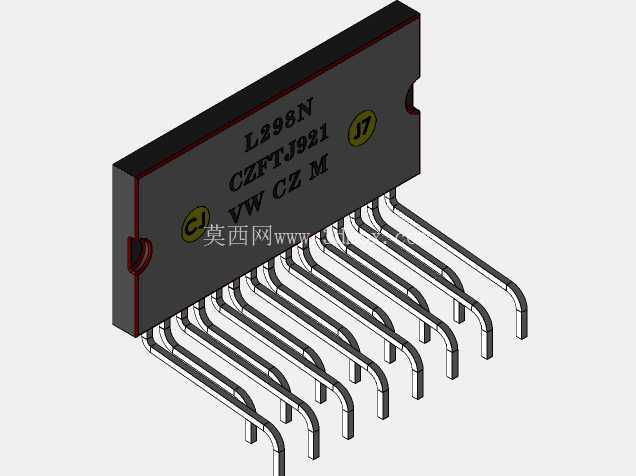

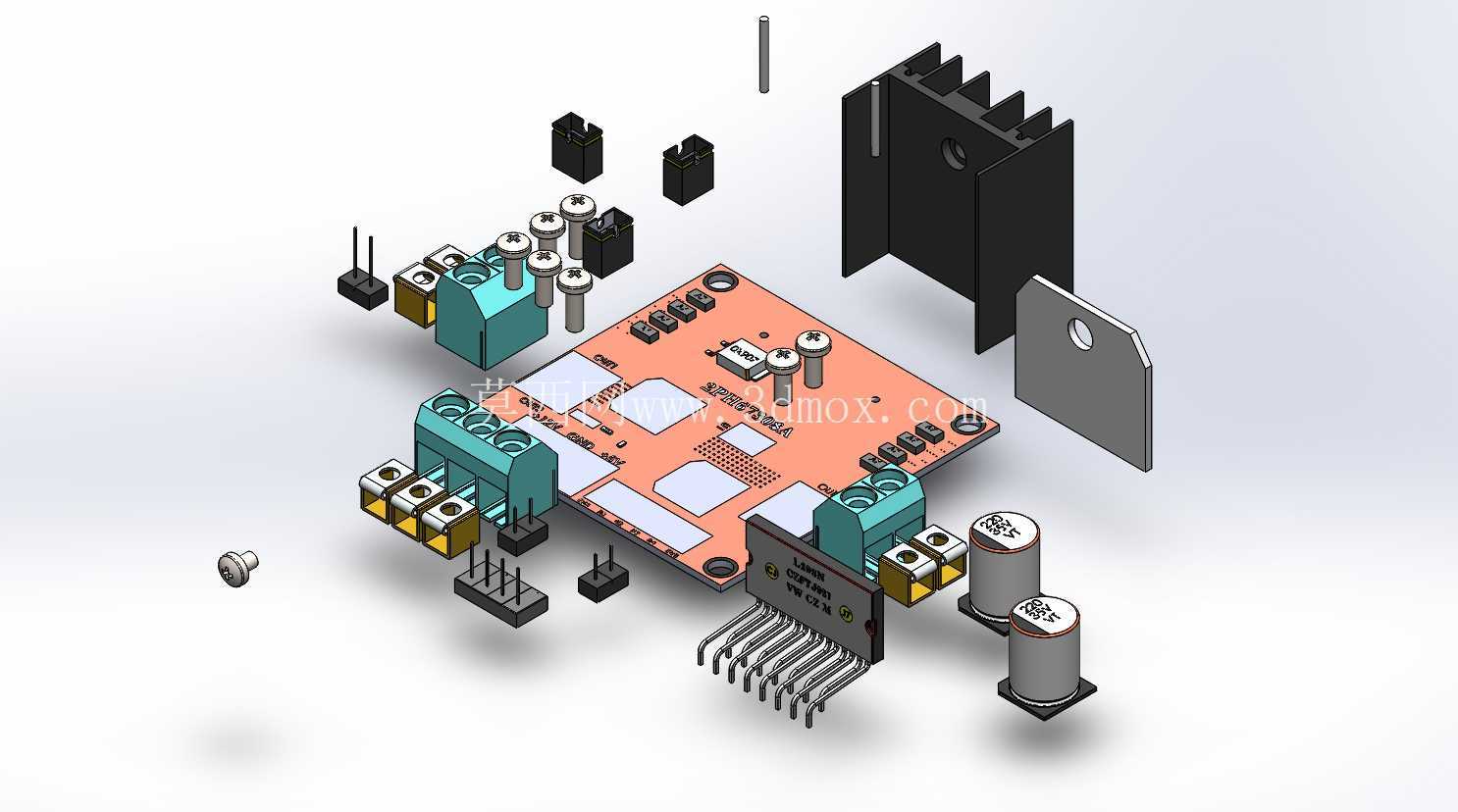

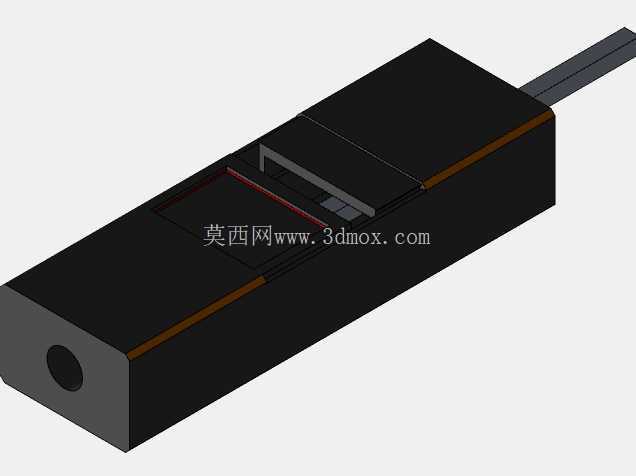

　　这套控制板结构围绕小型直流电机的启停、换向与驱动保护展开，应用场景落在卫生型自动售货设备内部，用来控制驱动固定座弹簧的执行电机。售货机货道弹簧在补货、出货时需要稳定的正反转动作，控制板既要承接主控信号，又要向电机输出足够电流，因此板上布置了功率驱动芯片、电解电容、接线端子和独立散热片，形成从信号输入、功率放大到电机接线的完整链路。

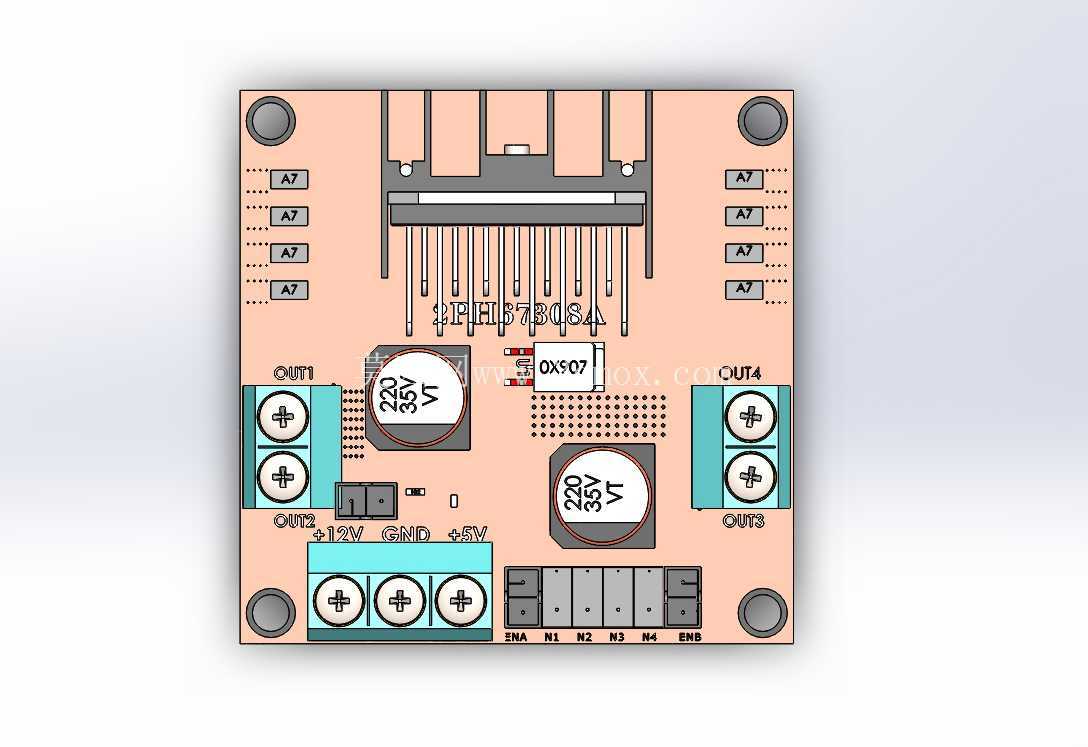

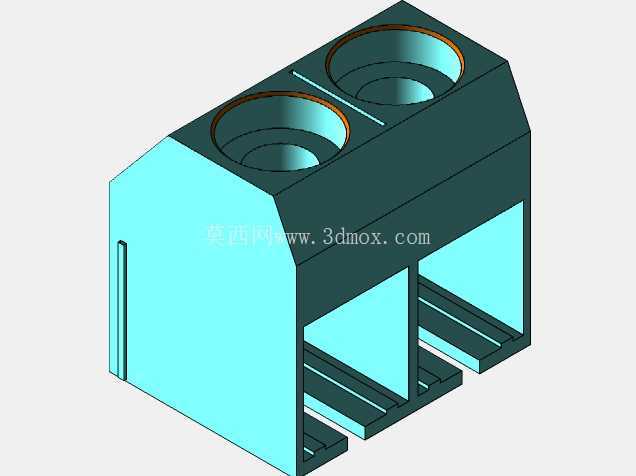

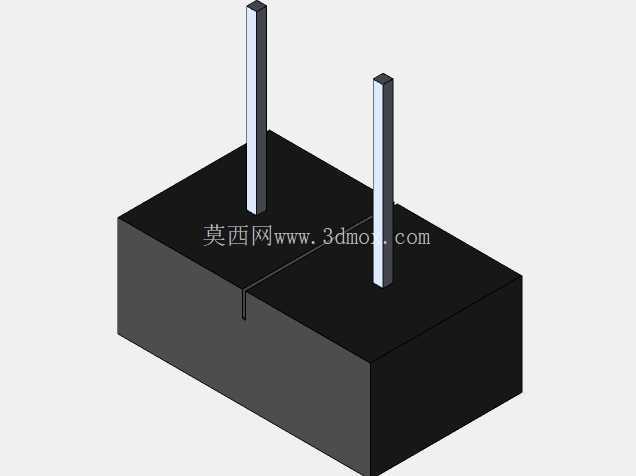

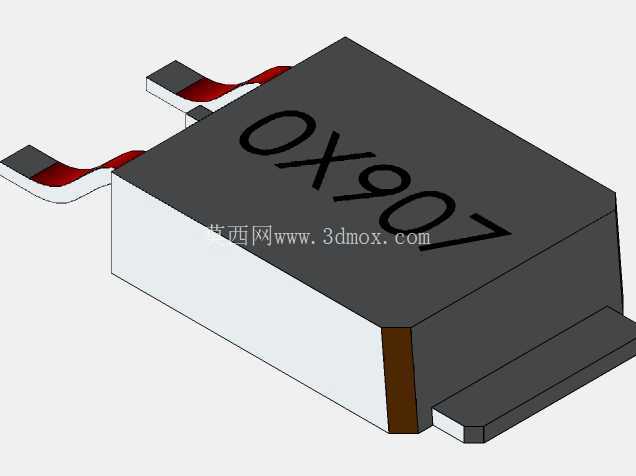

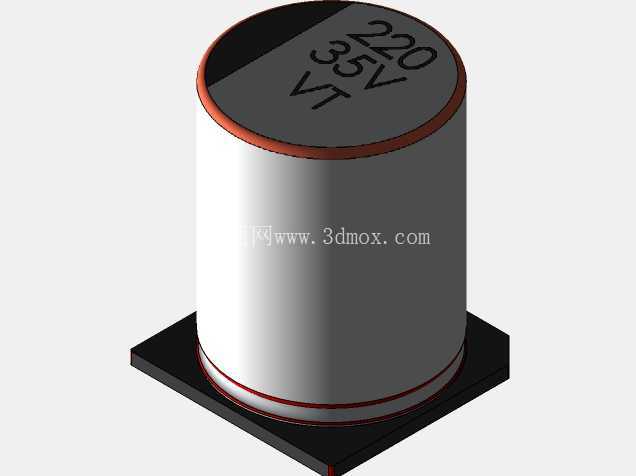

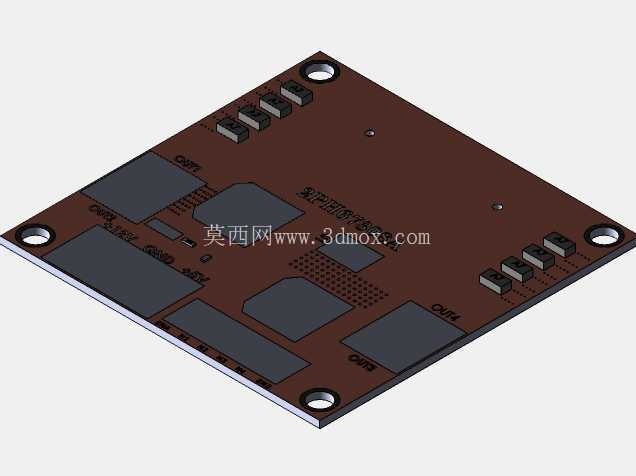

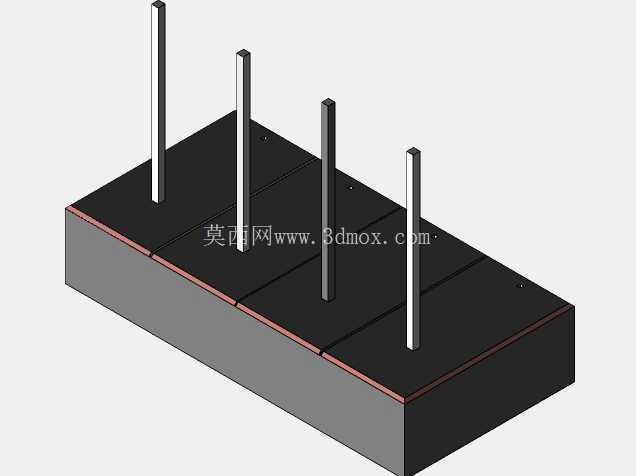

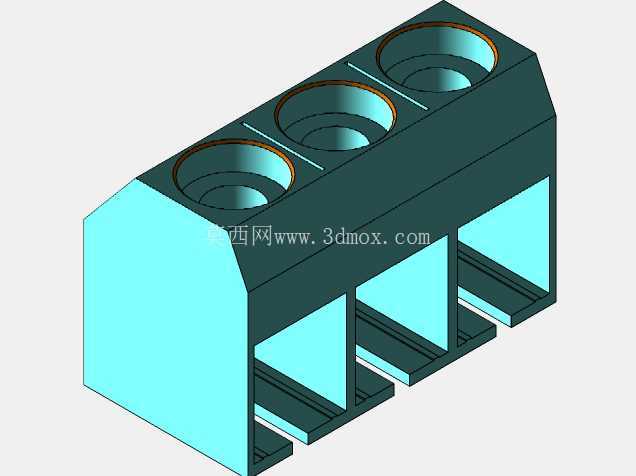

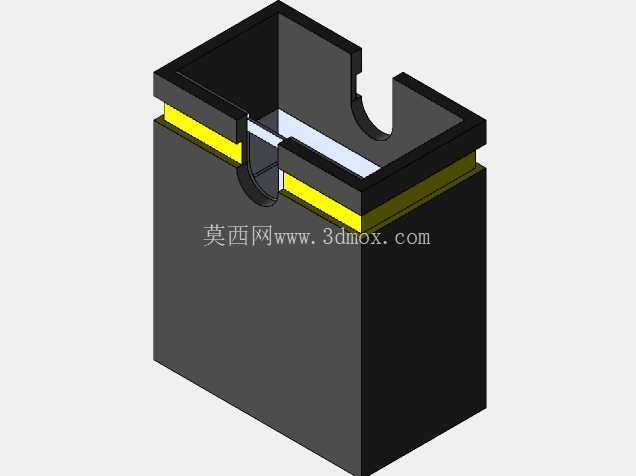

　　从布局上看，PCB 板采用矩形单板方案，功率器件集中在板边一侧，便于多针脚驱动 IC 与散热结构配合；大体积电解电容靠近电源输入和功率输出区域，可抑制电机启停瞬间的电压跌落与纹波。板上预留多组接线端子，输入侧用于电源和控制信号接入，输出侧直接连接电机绕组，端子颜色与间距区分明确，能减少装配时误插风险。小型接插件、贴片元件和定位孔按板面分区排布，强弱电区域保持适当间隔，方便走线与后期检修。

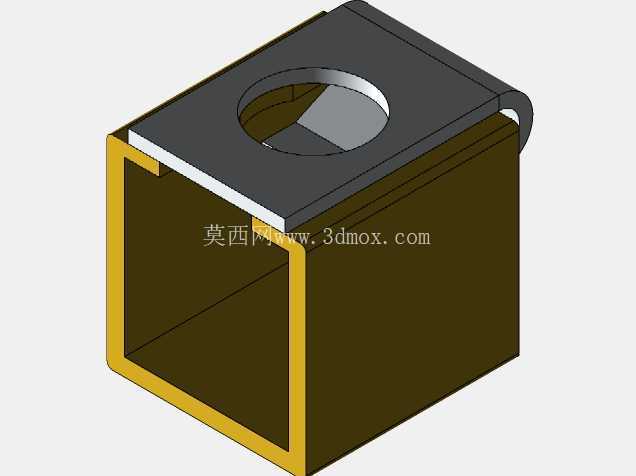

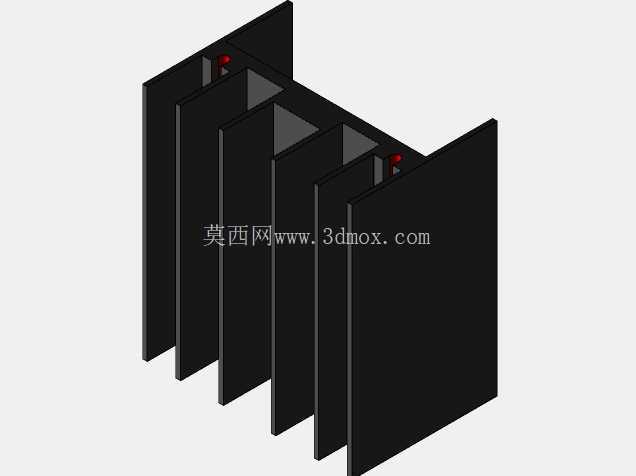

　　散热片采用鳍片式黑色金属件，紧贴发热功率器件安装，利用垂直鳍片增加与空气的接触面积。设备柜内空间通常较紧凑，风扇辅助散热条件有限，这种结构可在自然对流下带走驱动芯片持续工作产生的热量。散热片旁设置金属固定片，既承担绝缘隔离和安装支撑作用，也让板卡在受振动时不易出现器件松动。

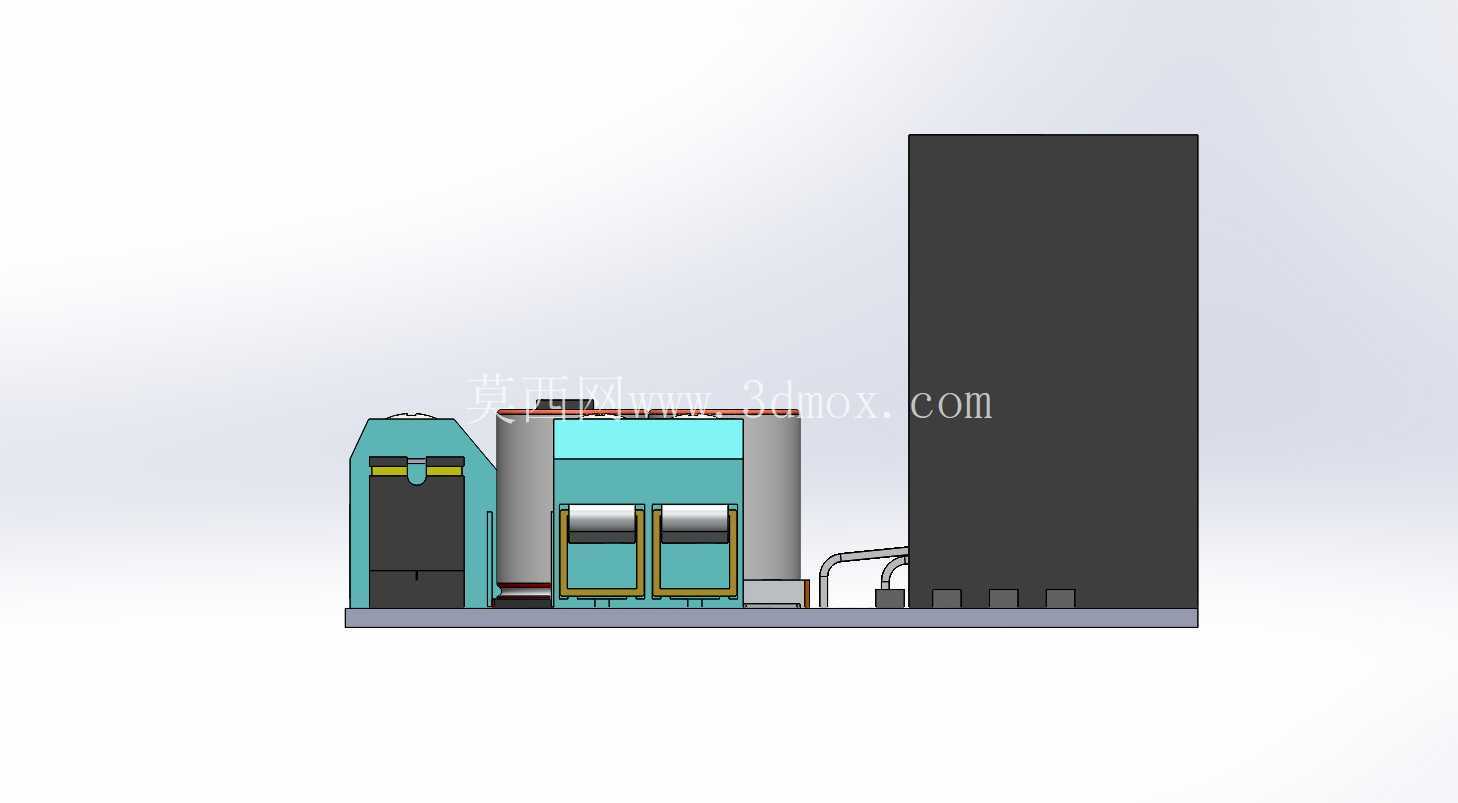

　　安装边界方面，控制板四角预留固定孔，可通过铜柱或螺钉固定在设备内侧安装板上；板高方向需要同时容纳电容、端子和散热片，其中散热片为最高部件，外围应保留通风间隙，避免紧贴线束或塑料隔板。接线端子朝向设备维护侧布置，便于售后人员在不拆卸整板的情况下完成电机线和电源线插拔。板边连接器与售货机主控线束对应，适合在有限柜内空间中快速装配。

　　设计思路上，该方案没有追求高度集成的封闭模块，而是把易发热、易连接、易维护的部分显性化：功率区独立散热，电容就近储能，端子朝外开放，固定孔兼顾拆装。对自动售货机这类长期待机、间歇动作的设备而言，电机每次转动时间短但启动电流较大，板上电容容量和驱动器件散热余量直接影响出货动作的可靠性。三维建模时需要重点核对散热片与电容、端子之间的干涉关系，确认接插件插拔方向、线束弯曲半径以及螺钉安装工具空间；同时还要关注 PCB 与金属支架之间的绝缘距离，防止设备运输振动后出现短路或磨损。整体结构紧凑、分区清晰，适合小批量设备集成与电控柜内部布局验证。
