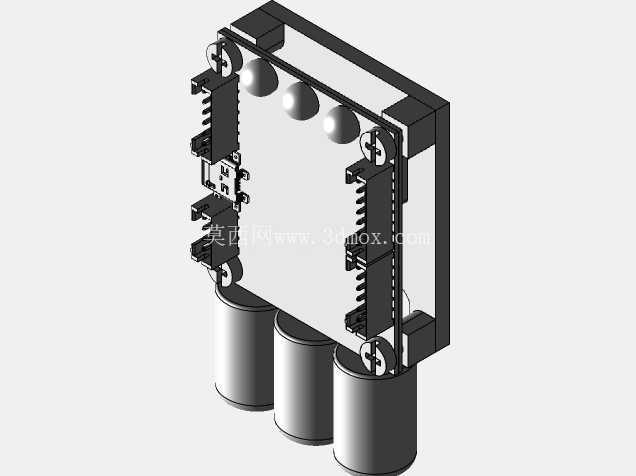

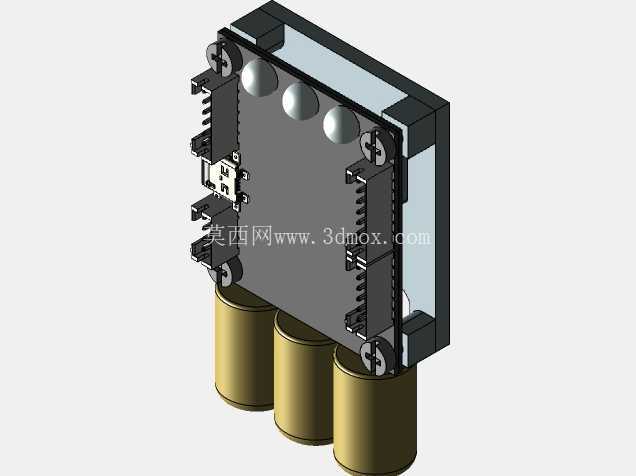

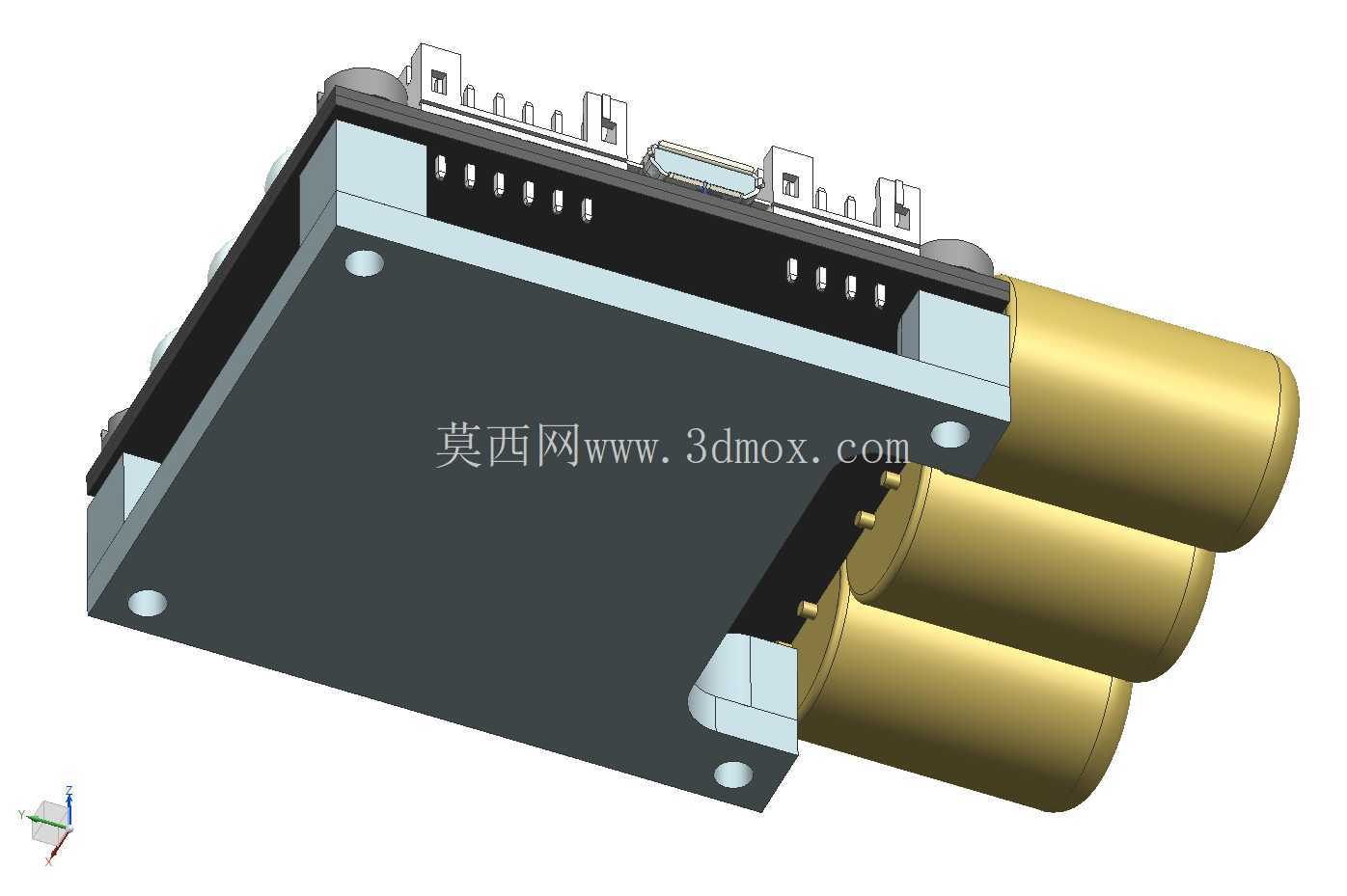

在小型电动代步工具、航模动力系统、桌面级小型自动化传动装置的动力控制环节中,这类适配无刷直流电机的电子速度控制器是核心执行部件,直接决定动力输出的平顺性、响应速度与运行可靠性。不同于有刷电机的简单调压控制逻辑,无刷直流电机需要依托控制器完成电子换相,才能实现转子位置检测、电流换向、转速闭环调节的全流程控制,这款控制器的结构设计完全围绕实际装机的空间约束与散热需求展开。从结构布局来看,控制器主体采用分层堆叠设计,底层为铝制散热基座,直接贴合功率板的发热区域,将MOS管等功率器件工作时产生的热量快速导出,基座上预留的安装孔位匹配常见的动力舱安装标准,孔位公差控制在合理装配范围内,避免装机时出现对位偏差。

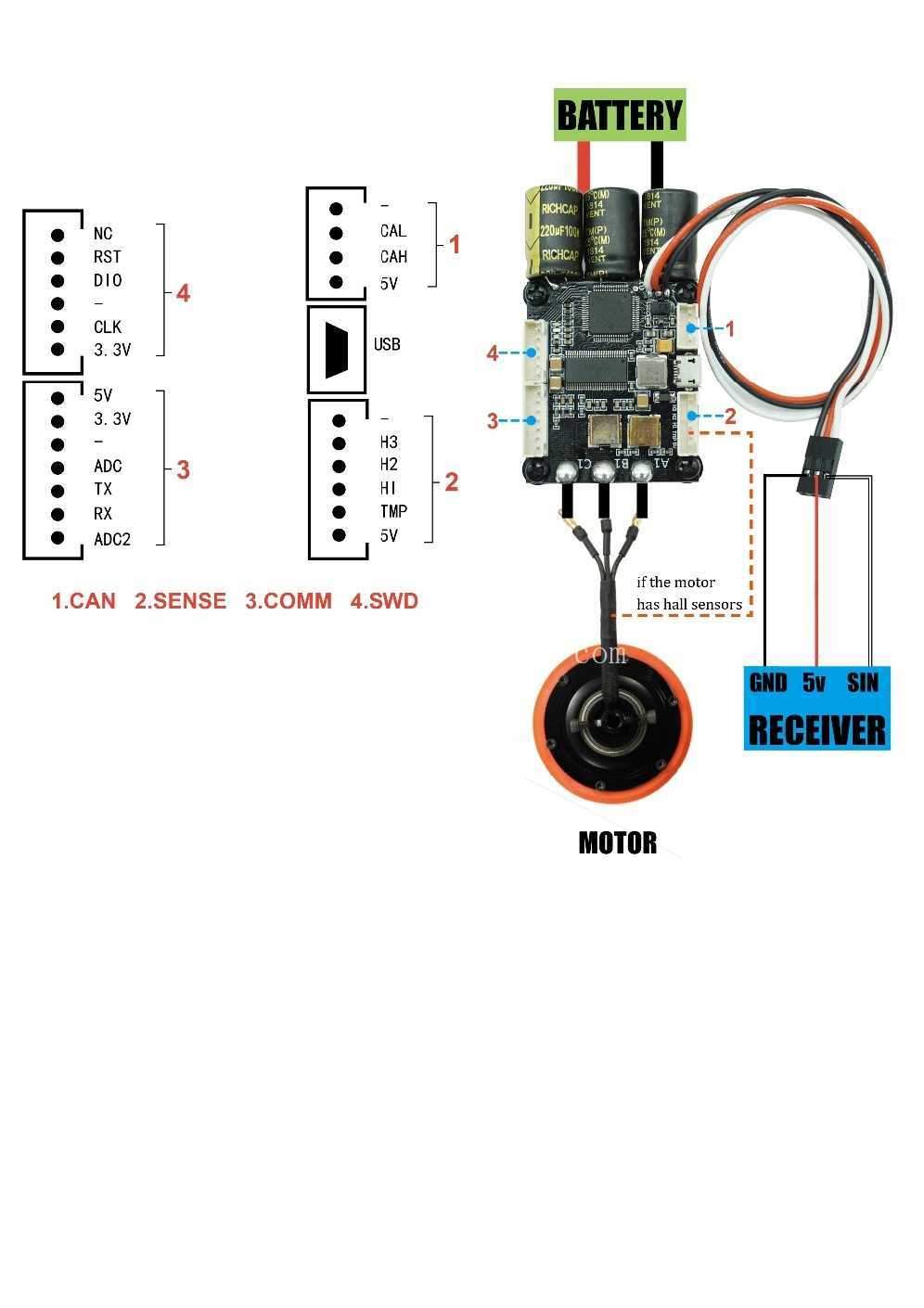

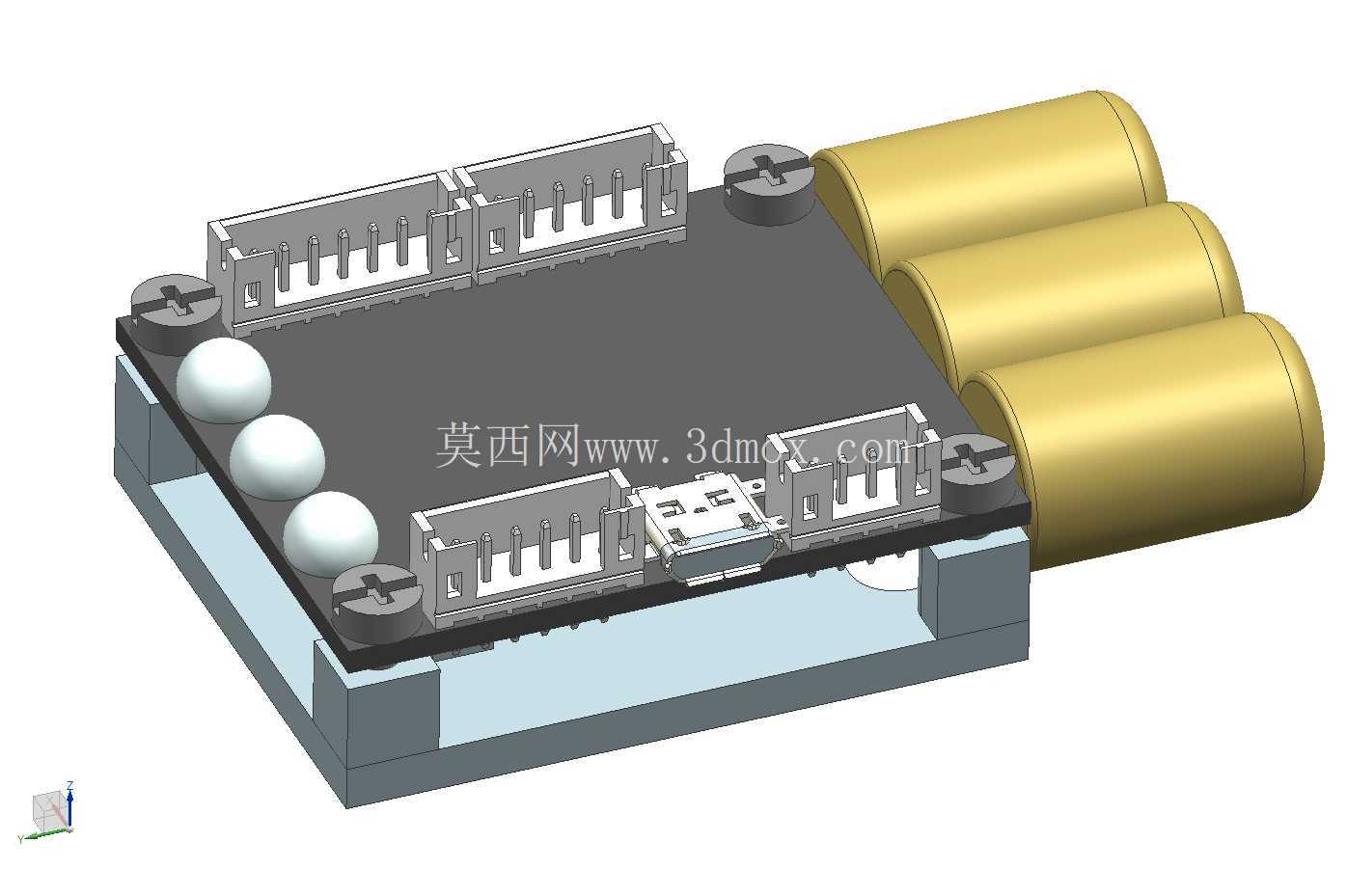

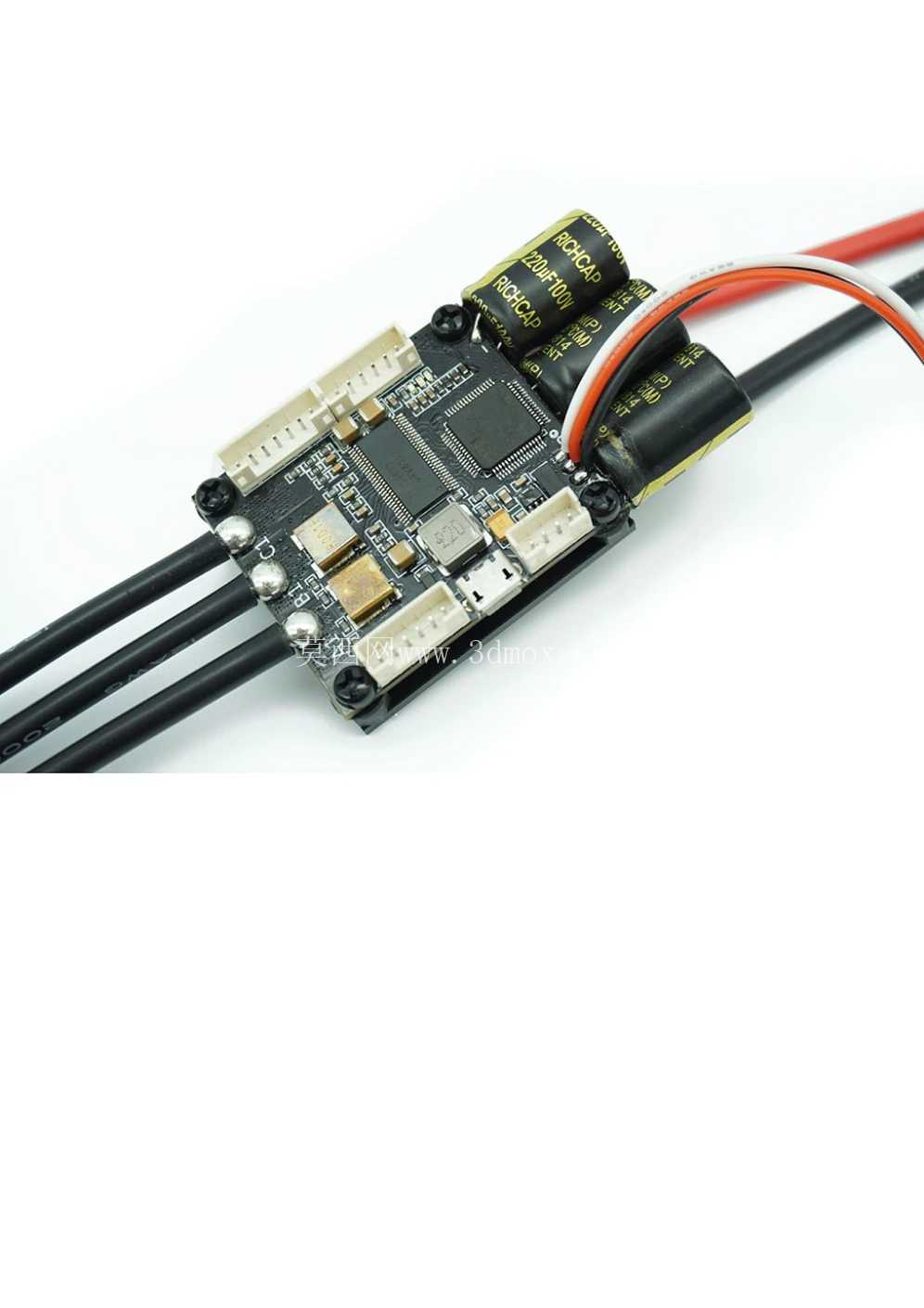

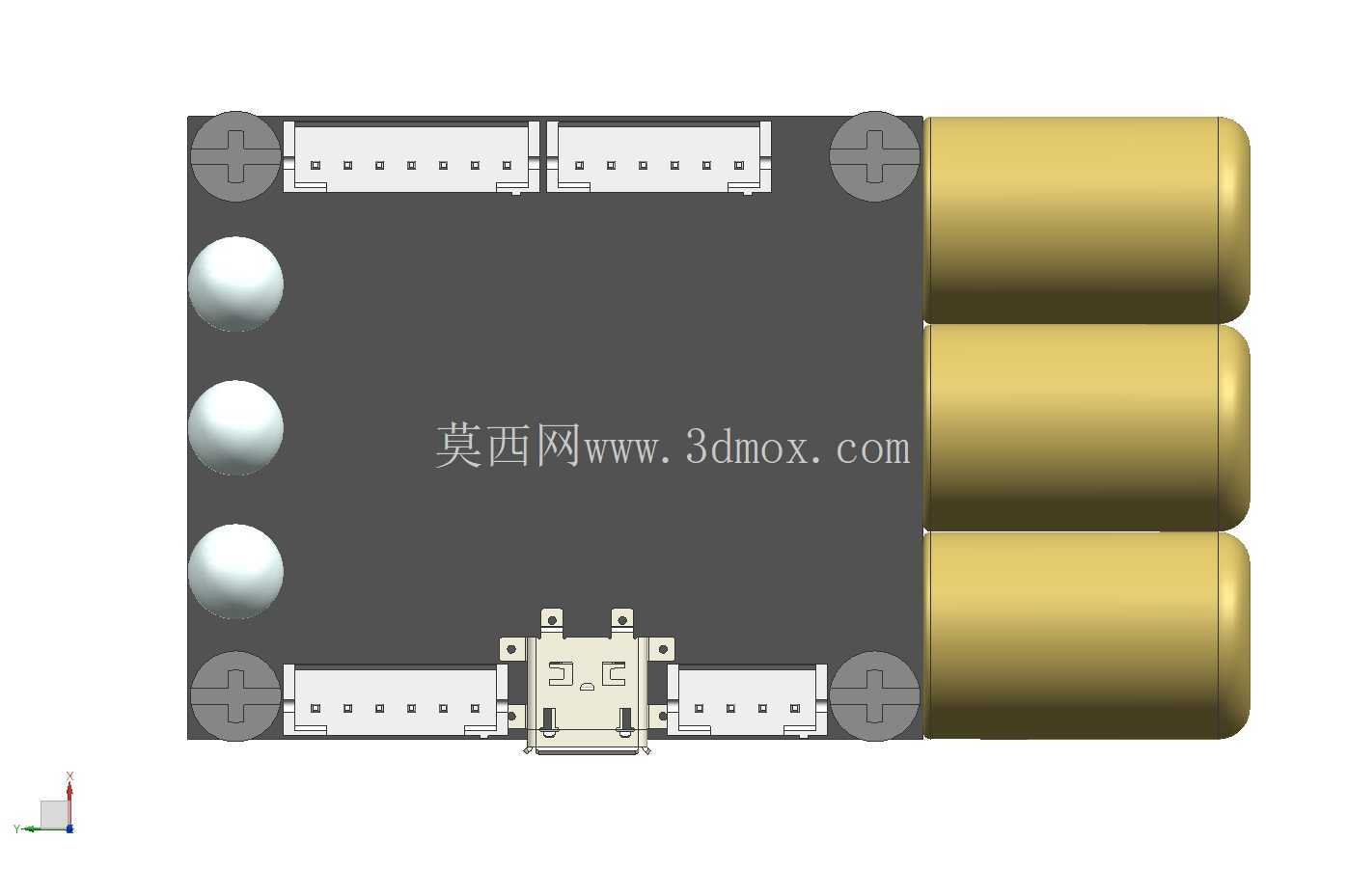

上层PCB板集成了信号接插件、功率电容、调试接口与状态指示元件,三个大容量电解电容沿板边平行排布,既缩短了功率回路的走线长度,降低线路寄生电感带来的电压尖峰,也充分利用了板边的剩余空间,不会额外增加控制器的整体宽度。板端的接插件采用防呆设计,不同功能的接口针脚定义与外形做了区分,避免现场接线时出现插反、错接的问题,调试用的USB接口布置在板侧位置,装机后无需拆解外壳即可完成参数调试与固件升级。

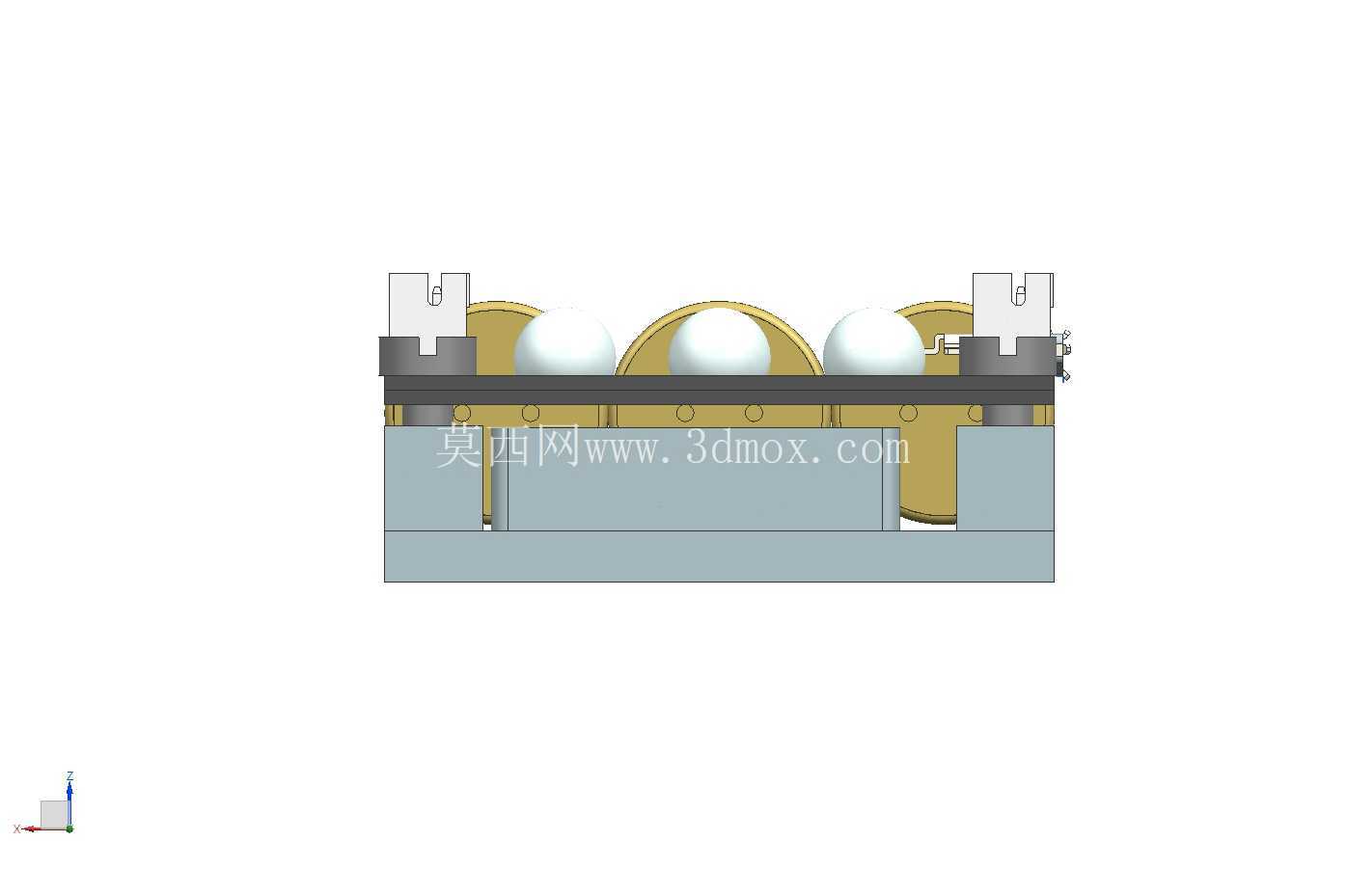

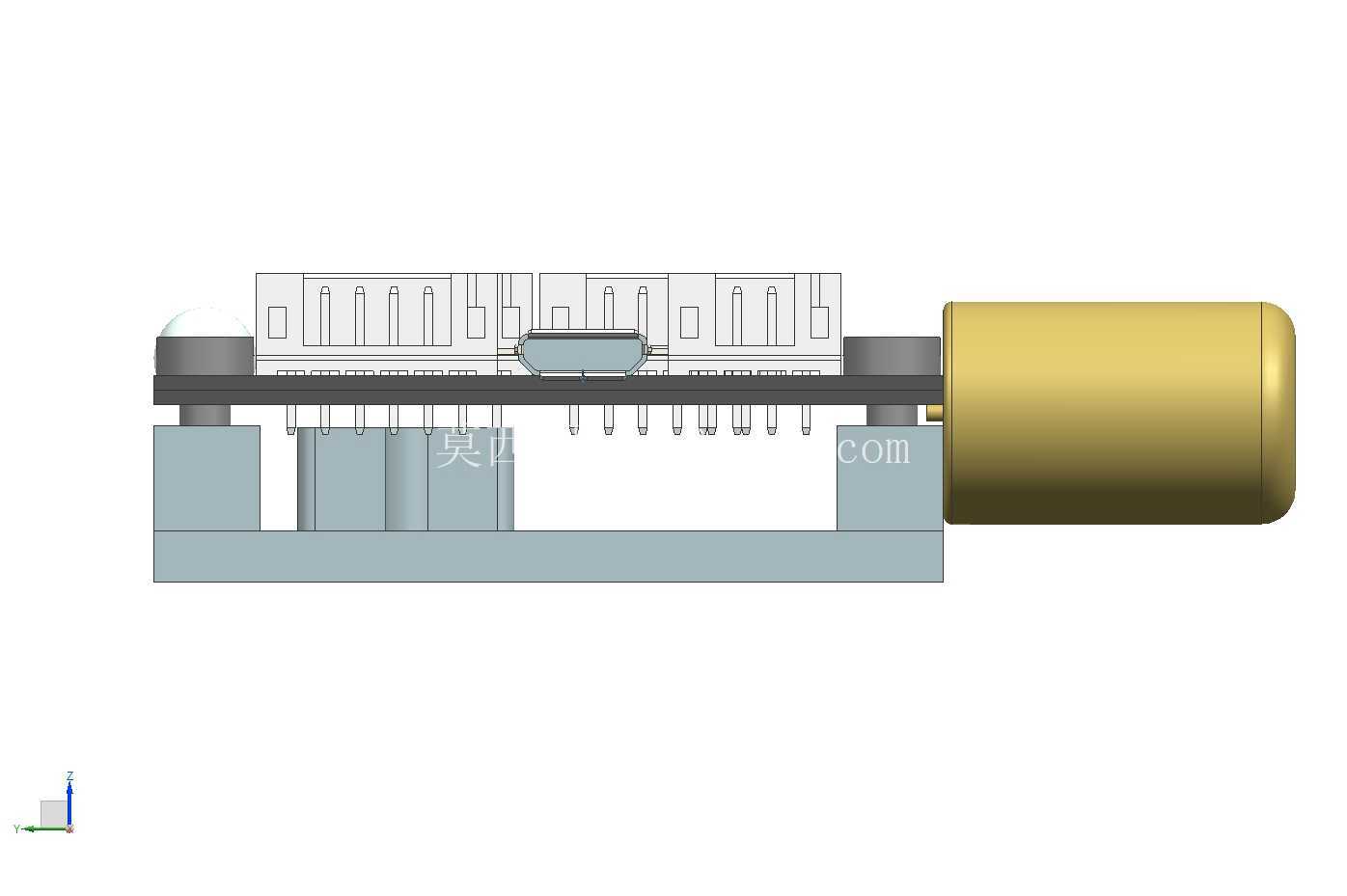

设计阶段充分考虑了不同应用场景的安装边界,控制器整体厚度控制在满足散热需求的最小值,接插件的伸出高度与电容的安装高度做了统一对齐,避免出现局部凸起导致的装配干涉,四个角位的固定螺丝采用沉头设计,螺丝安装后不会突出基座表面,保证安装面可以完全贴合设备的安装平面,降低接触热阻。在功能实现层面,这款控制器支持无刷直流电机的闭环速度控制,可根据负载变化实时调整输出电流,保证转速稳定,同时预留了多种信号输入接口,可适配PWM信号、模拟电压信号、总线通讯等多种控制方式,满足不同设备的控制需求。
功率回路的走线做了加宽处理,大电流路径的铜箔厚度满足持续50A电流的载流要求,避免长时间满负载运行时出现线路过热的问题,信号回路与功率回路做了分区布置,减少功率器件开关时产生的电磁干扰对信号采集精度的影响。对于结构设计从业者而言,这类控制器的三维模型可以直接用于动力舱的布局校核,在设计初期就能验证安装空间、接插件插拔空间、散热风道预留是否合理,避免后期打样时出现装配干涉、散热不足等问题,也可以作为动力系统选型的参考依据,匹配对应功率等级的无刷直流电机完成整套动力单元的结构设计。
