方形法兰步进电机三维结构设计

　　这款方形法兰步进电机的三维结构，面向自动化产线、小型数控设备、3D打印运动轴、点胶工位与精密送料机构的选型与装配校核场景搭建。日常设备调试里，步进电机承担开环位置控制的核心动力输出，不需要额外加装位置反馈元件，就能按照脉冲指令完成固定角度的步进转动，在低速大扭矩、点位重复定位的工况中适配性很强，很多桌面级加工设备、包装辅助工位、阀门调节机构都会选用这类方形安装面的步进动力单元。

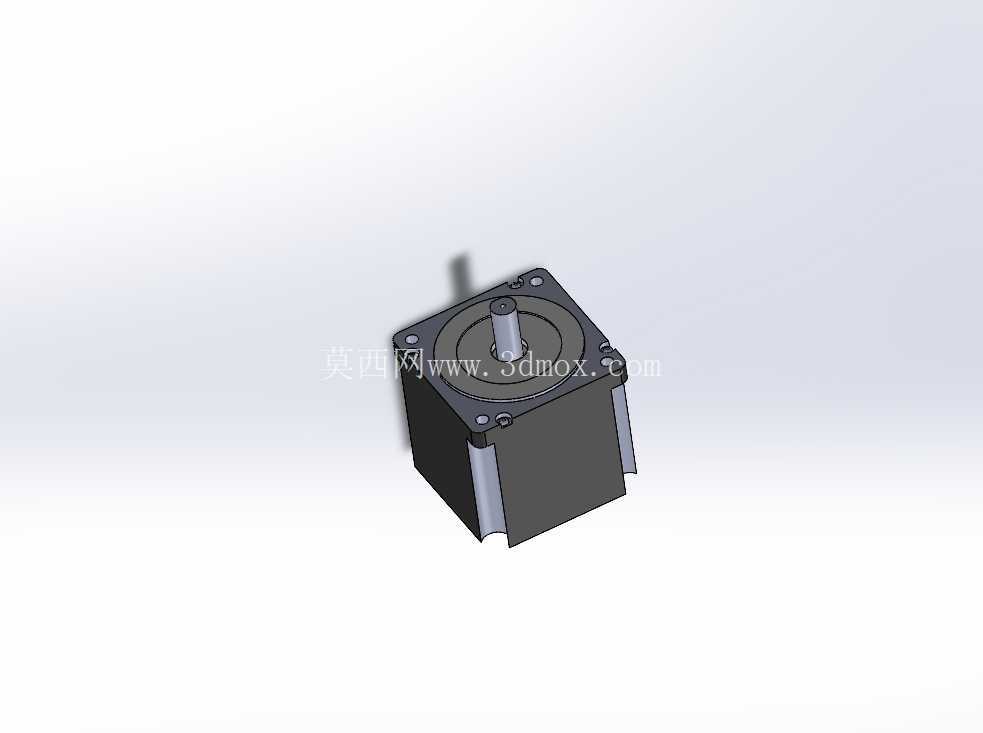

　　从结构设计思路来看，整机采用行业通用的方形安装法兰布局，前端法兰预留四个沉头安装孔，现场装配时可以直接从端面锁入固定螺钉，对接设备安装板时不需要额外避让外侧突出结构；输出轴从法兰中心伸出，轴端保留标准装夹位，可直接配套联轴器、同步带轮或者小型齿轮，把旋转动力传递给丝杠、滑轨拖板或者回转工位。电机主体为方正的叠片壳体结构，侧面预留出线位置，整机外轮廓没有突兀的外凸特征，在密集排布的多轴设备里能够紧贴相邻机架安装，有效缩减设备整体占用空间。

　　尺寸边界方面，这款电机法兰侧外廓尺寸为85.3毫米，整机轴向总长度为79.5毫米，建模过程中所有安装孔位、轴伸长度、壳体倒角均保留可编辑参数，设计人员可以根据实际选型的扭矩需求调整机身叠厚、修改轴径规格，也能直接调取安装面尺寸对接自家设备的安装板开孔图。做整机布局时，前端法兰的贴合面要和设备安装板保证平面度，锁付螺钉时对角均匀拧紧，避免法兰受力变形导致输出轴卡滞；轴端连接联轴器时要预留合理的轴向间隙，不能让输出轴承受额外的轴向顶紧力，否则会加剧内部轴承磨损。

　　建模过程中完整还原了电机的内部装配逻辑：前端盖、后端盖、定子叠片、转子组件、输出轴与支撑轴承的配合关系都做了分层装配，工程人员可以直接剖切模型查看内部气隙的预留空间，也能在做设备干涉检查时，模拟电机运转过程中周边线束、护罩的安全距离。针对不同工况的适配，这款方形步进电机既可以水平安装在输送线的驱动端，也可以垂直安装在升降轴的动力侧，方正的壳体四个面都可以作为安装基准，不需要额外定制转接法兰，在小批量非标设备开发时能够大幅缩短机械设计的出图周期。
