十二滚珠深沟球轴承三维结构

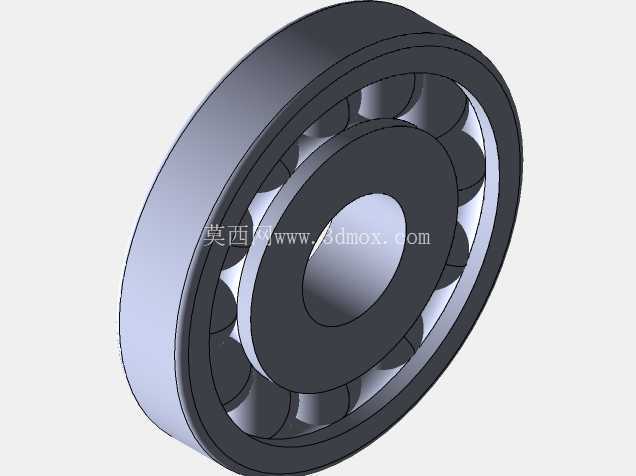

　　该模型呈现的是一种典型十二滚珠深沟球轴承结构，主体由外圈、内圈、十二颗球形滚动体以及对应保持架组成，适用于需要承受径向载荷并兼顾少量轴向载荷的旋转支承部位。模型中内外圈均采用环形回转结构，外圈外径构成与轴承座或安装孔配合的边界，内圈内径构成与转轴配合的边界；在实际选型与布置时，这两个圆柱面决定了轴承装入设备后的径向空间，而轴承宽度则决定轴向占位。沟道位于内外圈相对的环形表面上，截面呈与滚珠半径相匹配的圆弧形态，滚珠在沟道内沿圆周均匀分布，工作时通过滚动接触替代轴与孔之间的直接滑动，从而降低摩擦阻力并减少磨损。

　　从结构表达上看，模型将十二颗滚珠按等角距排列，能够直观反映承载点在圆周方向的分布关系。保持架位于滚动体之间，其作用不是直接承载，而是分隔相邻滚珠，避免滚动体相互接触产生附加摩擦和发热，同时使各滚动体在运转过程中保持稳定间距。对于高速或连续运转场景，保持架的兜孔形状、间隙和引导方式会影响滚珠进出承载区时的姿态；对于低速重载场景，则更需要关注沟道接触应力、滚珠数量与配合间隙。该模型以十二颗滚动体形成较密的支承点，有利于在径向载荷作用下分散接触力，适合教学演示、结构校核以及设备初期方案布置。

　　在设备用途方面，这类轴承常见于电机轴端、输送辊、小型减速器、风机、泵类支承以及通用旋转机构。安装时，内圈通常随轴旋转，外圈固定于机座孔内；也可根据机构需要采用外圈旋转、内圈固定的方式。设计轴系时，需要结合轴颈直径、座孔尺寸、轴承宽度和相邻零件位置确定安装边界，并考虑挡肩高度、圆角过渡、密封空间以及润滑脂容纳区域。若轴系存在热伸长，还应在固定端与游动端之间合理分配轴承功能，避免轴向约束过强造成额外载荷。

　　建模思路上，环形内外圈适合通过回转特征生成，沟道圆弧需与滚珠直径保持几何协调；滚珠可按圆周阵列完成，保持架则通过周向包覆和兜孔分隔体现装配关系。检查模型时，应重点确认滚动体与沟道的接触位置、相邻滚珠间距、保持架与内外圈之间的间隙，以及装配后是否存在干涉。该结构虽然外形简洁，但承载、润滑、密封、配合和固定方式都会直接影响旋转部件的寿命与稳定性，因此在三维设计阶段把安装边界和运动关系表达清楚，有助于后续工程图绘制、零件加工与轴系装配验证。
