矩阵薄膜按键面板三维结构设计

　　这套矩阵薄膜按键面板的三维结构，主要面向工业控制柜、门禁终端、小型数控操作盒以及嵌入式人机交互面板的前期结构验证场景。日常设备调试中，操作人员需要在油污、粉尘、轻微溅水的环境下完成参数输入、功能切换与密码录入，普通机械按键容易因缝隙积尘出现卡滞，薄膜面板则依靠PET表层连续覆盖的结构特点，把按键触点与外部环境完全隔开，清洁时可直接擦拭表面，维护成本明显低于分立按键方案。

　　从实际用途看，该面板采用4行4列矩阵排布，数字区覆盖0至9输入位，同时预留A、B、C、D功能键位，既可以完成数字密码输入，也能将功能键映射为确认、返回、菜单切换、急停辅助触发等操作。尾部引出的柔性排线可直接弯折接入主控PCB的连接器，不需要额外焊接飞线，装配时排线沿设备壳体内部走线槽贴合固定，弯折半径控制在柔性FPC允许范围内，避免反复开合箱门时排线根部出现折痕断裂。

　　设计思路上，按键区采用矩形边框统一约束，单个按键凸起高度保持低矮触感，指腹按压时能清晰感受到锅仔片的段落反馈，又不会因凸起过高误触周边按键。数字键与功能键通过颜色区分，数字位采用冷色标识、功能位采用暖色标识，操作人员在车间光线不足的环境下也能快速定位功能按键。面板主体为长条形柔性结构，上端为按键操作区，下端为窄排线与末端插接补强区，整体厚度极薄，可贴合在设备面板内侧，正面仅露出印刷按键层，不需要在壳体上加工大量独立按键开孔，仅需预留排线穿过的窄槽即可，大幅减少面板加工工序。

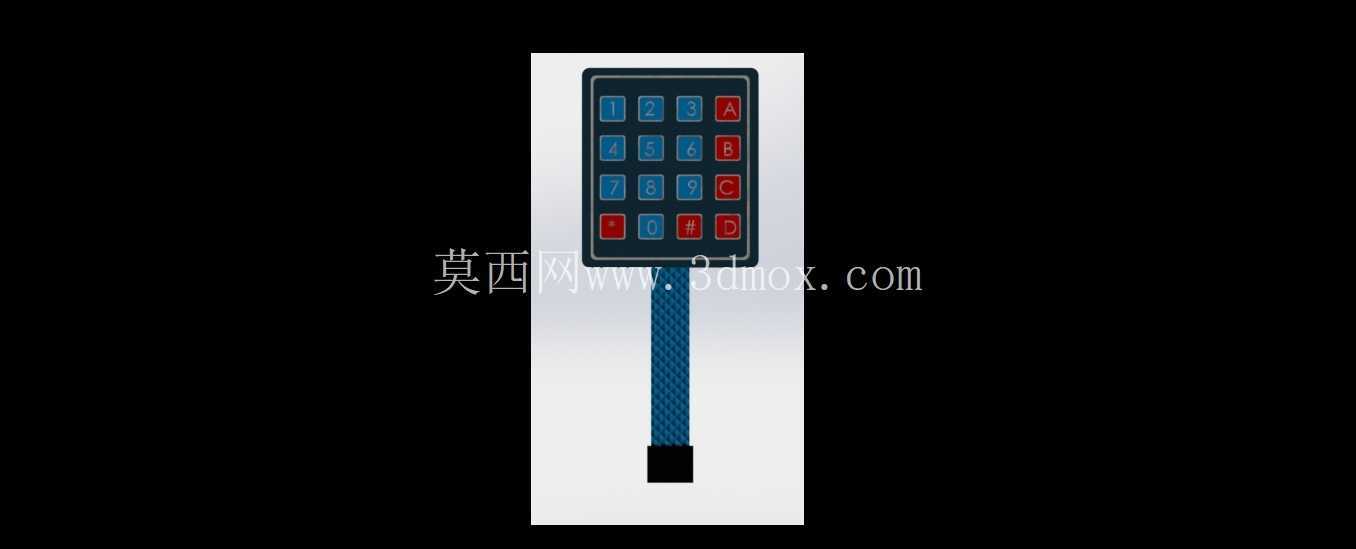

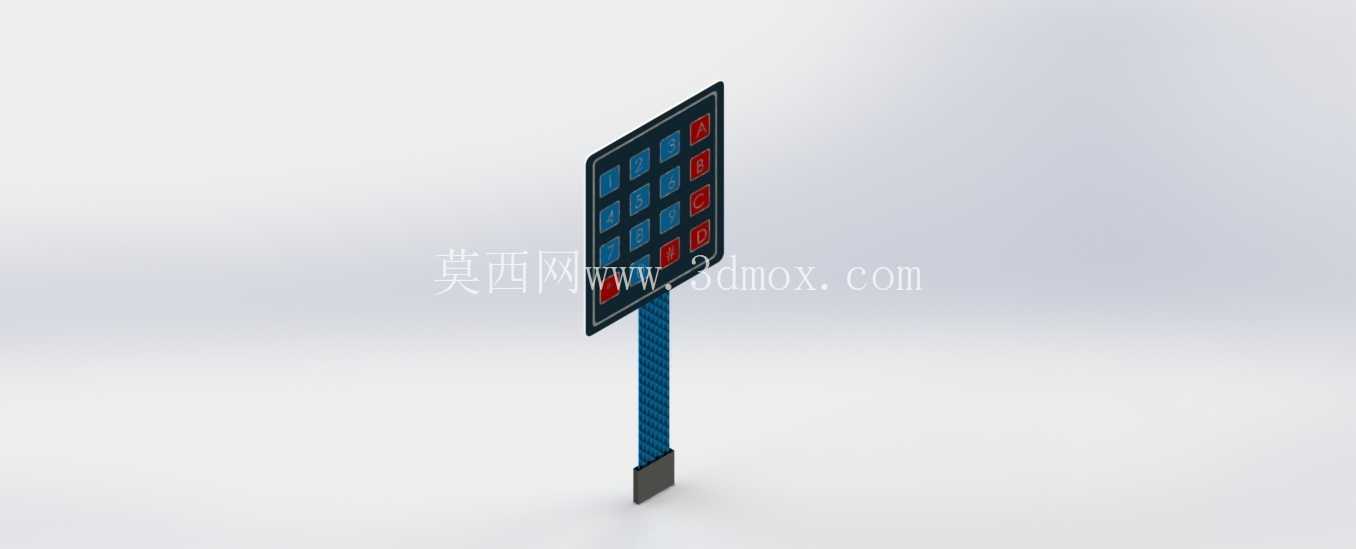

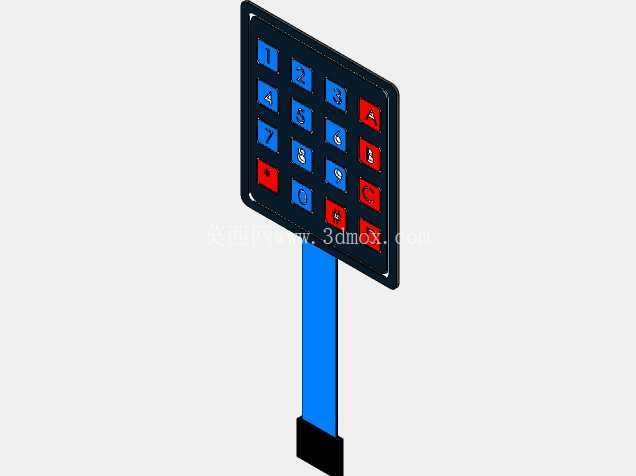

　　安装边界方面，按键区外轮廓需与设备壳体的开窗尺寸匹配，面板背部背胶区域要完全覆盖壳体贴合面，边缘避开壳体螺丝柱与加强筋，防止贴合后出现局部拱起。排线长度要预留箱门开合的活动余量，末端插接区的补强板厚度要与连接器卡槽匹配，保证插拔时不会出现软板弯折偏移。结构建模时同步还原了按键分区、排线纹理与末端接头形态，可直接用于面板开孔校核、装配干涉检查与人机操作位置模拟，帮助结构工程师在样机加工前确认按键布局、走线空间与外壳贴合关系，避免后期开模后出现按键干涉、排线长度不足或面板贴合错位等问题。
