分体式无线供电发射接收线圈模组

　　这套无线充电模组由发射端与接收端两部分组成，核心结构包含平面螺旋线圈、驱动电路板以及引出导线，适用于小功率设备的非接触电能传输场景。在消费电子、小型实验装置、可拆卸外壳产品和需要避免插拔触点的结构中，这类模组能够把供电侧与受电侧分离，减少连接器磨损、灰尘侵入和防水密封难度。

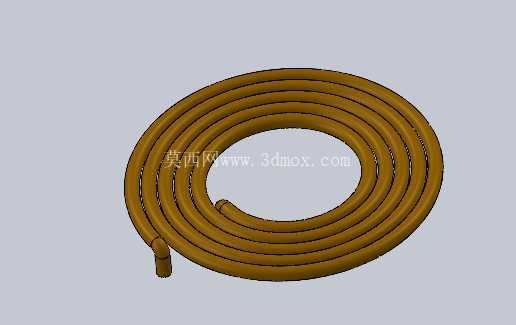

　　从实际布置看，发射端负责产生交变磁场，接收端通过耦合线圈感应取电，两端线圈均采用薄型平面绕制方式，轴向占用空间较小，适合贴装在壳体内部、塑料隔板后方或狭小安装腔内。线圈中心保留空心区域，周边绕线形成规则圆环，建模时需要重点控制线圈外径、内径、厚度以及两板之间的相对耦合距离。距离过大会明显降低传输效率，距离过小则要关注装配公差、壳体厚度和异物遮挡问题。

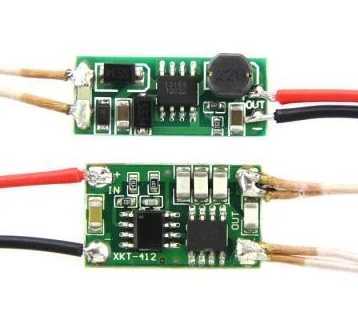

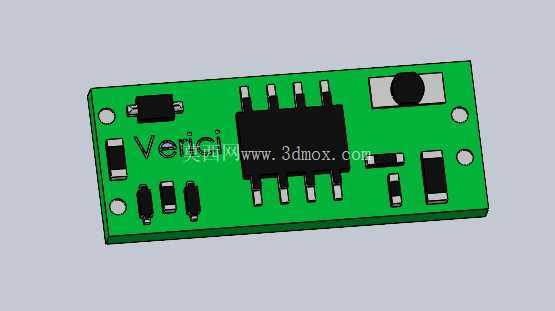

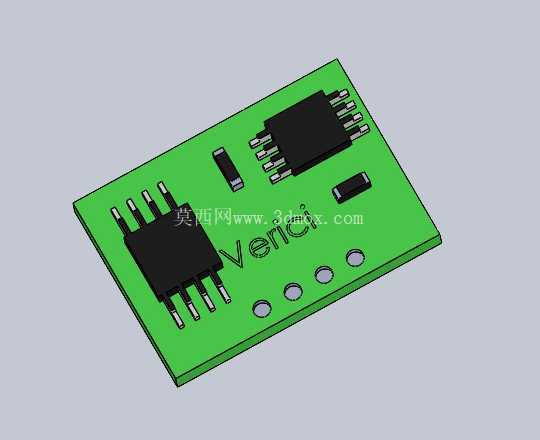

　　电路板部分沿线圈侧向引出，板上布置有驱动、整流或控制相关元件，板面与线圈通过细导线连接。结构设计时不能只把线圈视为独立零件，而应把线圈、PCB、焊点、热缩管或固定胶带、出线方向作为一个完整组件校核。发射板与接收板的长宽边界、元件高度、焊点突出量都应纳入干涉检查，尤其在外壳封闭后，导线弯折半径和板边避让空间直接影响量产装配。

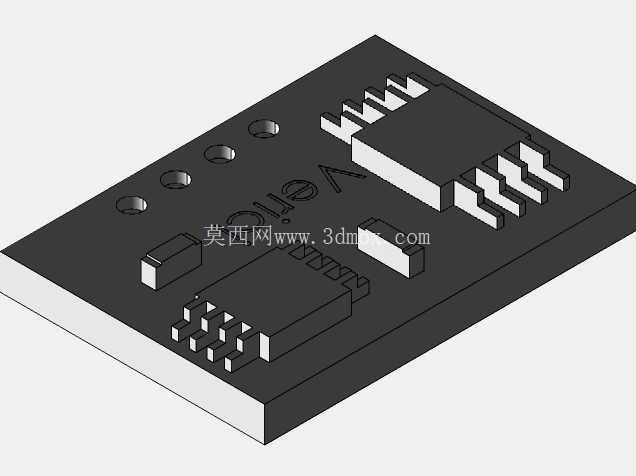

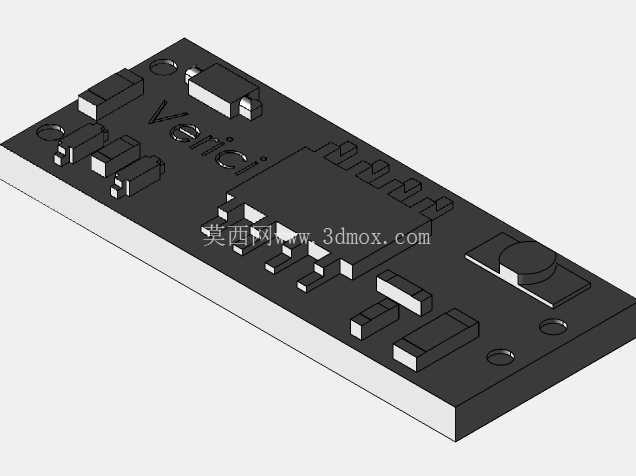

　　该模组的外形适合嵌入式安装。线圈可通过背胶、卡槽、压盖或螺钉柱定位，PCB则建议预留固定孔或限位筋，避免设备振动时线圈偏移。引出线采用红黑等颜色区分极性，走线应远离尖锐边和强拉位置；若设备存在开合、旋转或拆卸动作，导线端部需要设置缓冲段，防止焊盘受力。三维建模中可将线圈按薄层实体表达，PCB按板厚与元件高度建立简化包络，既能保证装配判断，又不会让模型过度复杂。

　　在方案选型阶段，工程师通常先确定受电设备功率、充电间隙、外壳材料和允许温升，再反推线圈尺寸与板卡布局。金属外壳或金属件靠近线圈会改变磁场分布，设计时应在耦合区域保留非金属窗口。对于需要频繁清洁、潮湿环境或无外露接口的产品，这种分体式无线供电结构比传统插座更有优势；而对于追求高效率的大功率设备，则需要进一步评估散热、磁屏蔽和线圈对位精度。
