笔记本内置长条式摄像头模组结构

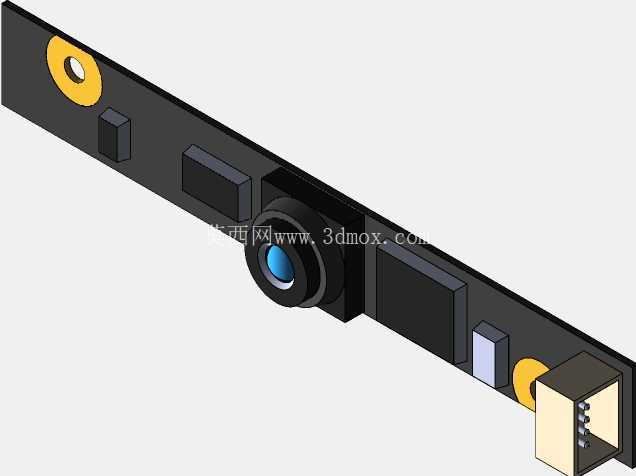

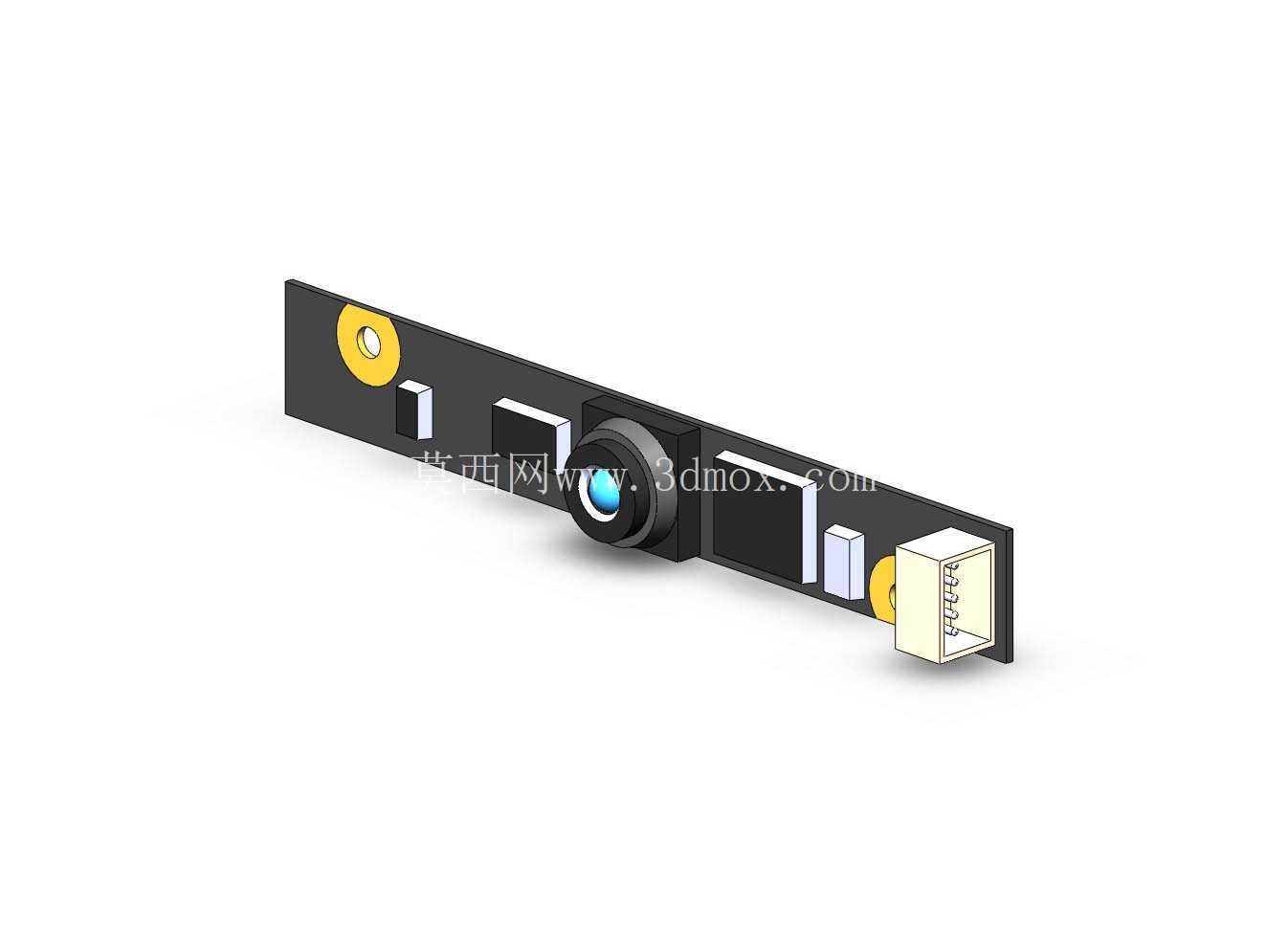

　　这款长条板载式摄像头模组，是面向轻薄笔记本、一体机、工业触控终端以及嵌入式显示设备开发的内置图像采集部件，整体采用狭长PCB硬板布局，把镜头、麦克风、电子元件与排线接口整合在同一条窄板上，适配屏幕上边框极窄的安装空间。

　　从整机装配角度看，模组的外形边界严格围绕屏幕转轴上方的横梁区域规划。板身呈细长条状，宽度被压缩到数毫米量级，长度则覆盖屏幕上边框可用区间，镜头居中偏置布置，保证装配后光学中心与屏幕可视区域中线对齐，避免视频画面出现明显偏轴。板体两端预留黄色定位衬套对应的安装孔位，孔位与笔记本前壳的定位柱配合，装配时先以孔位粗定位，再通过背胶或热熔柱固定，能够有效控制镜头光轴与屏幕面板的垂直度，减少画面倾斜。

　　镜头部分采用独立镜座封装，镜筒突出于PCB板面，前端预留镜片通光孔，周边黑色遮光结构用于抑制屏幕边框内部杂散光进入靶面，降低逆光环境下的鬼影与雾化问题。镜头周边排布电阻、电容、晶振及主控芯片等微型贴片元件，元件高度均控制在镜座最高点以下，防止与外壳内壁发生干涉。板上还集成驻极体麦克风拾音孔，开孔位置远离镜头并靠近板端，配合壳体声学通道完成语音采集，满足视频会议、在线语音通话的拾音需求。

　　模组末端采用白色卧式针座连接器作为对外接口，连接器沿板长方向排布，针脚定义涵盖电源、数据差分信号与控制引脚，适配FFC软排线连接至主板USB或MIPI图像通道。选型时这种板端直插座能够节省Z向空间，软排线可沿屏幕转轴弯折走线，在笔记本反复开合过程中保持信号连接可靠。

　　结构设计上，PCB基材选用常规FR-4硬板，板厚取0.6至1.0毫米区间，兼顾狭长板体的平整度与抗弯折能力。板面元件分两侧布置，高器件集中在镜头与接口区域，无源小元件填充空隙，保证回流焊时热容量分布相对均匀。安装边界方面，镜筒前端到壳体内壁需预留镜头视场角对应的避让锥面，不能有筋位遮挡成像范围；板体背面与液晶面板之间保留绝缘间隙，避免短路与压伤屏体；连接器外侧要留出软排线插拔与折弯的操作空间，便于产线组装。

　　在实际应用中，这类模组还可移植到自助终端、广告机、智能门禁显示屏等设备上，只需根据壳体厚度调整镜座高度与固定孔位置，即可复用成熟的电路与成像方案，缩短整机开发周期。建模时需重点还原镜头阶梯外圆、连接器针脚腔、定位孔衬套以及贴片元件的高低差，这些细节直接影响干涉检查与走线空间校核的准确性。
