AMD显卡交火桥接连接器结构设计

　　这款桥接件主要面向台式工作站与高性能图形主机的多显卡协同场景，用于在两张支持交火协议的AMD图形卡之间建立短距离高速互联链路，把原本各自独立运算的GPU渲染任务进行帧分配、数据同步与负载均衡，在早期多卡并行渲染、多屏工程制图、三维可视化预览以及高密度图形计算平台中较为常见。实际装机时，桥接器两端分别压入两张显卡顶部的金手指连接座，中间柔性排线段跨过板卡间距，不需要占用主板插槽之外的额外固定位，也不依赖机箱内部额外支架。

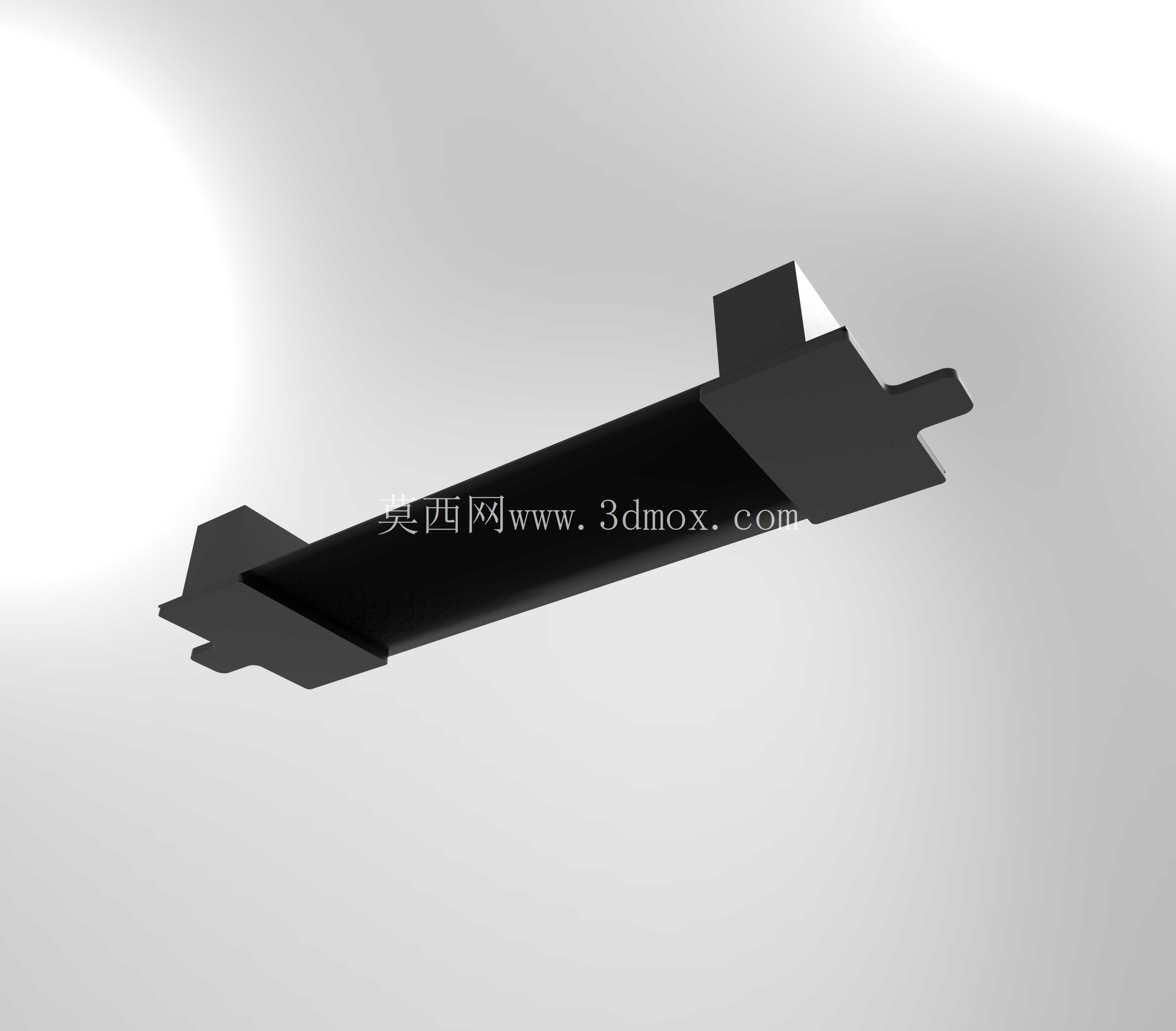

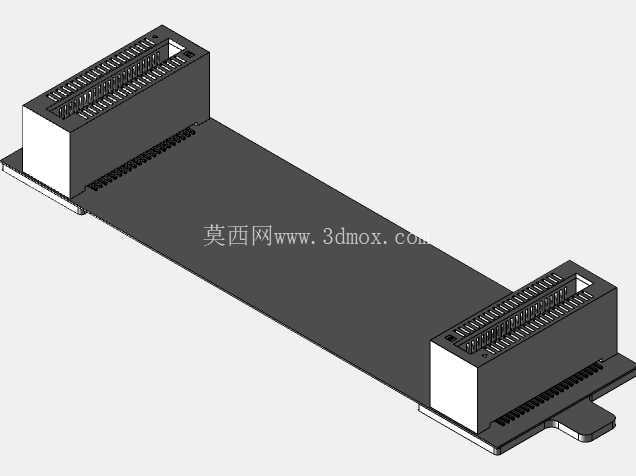

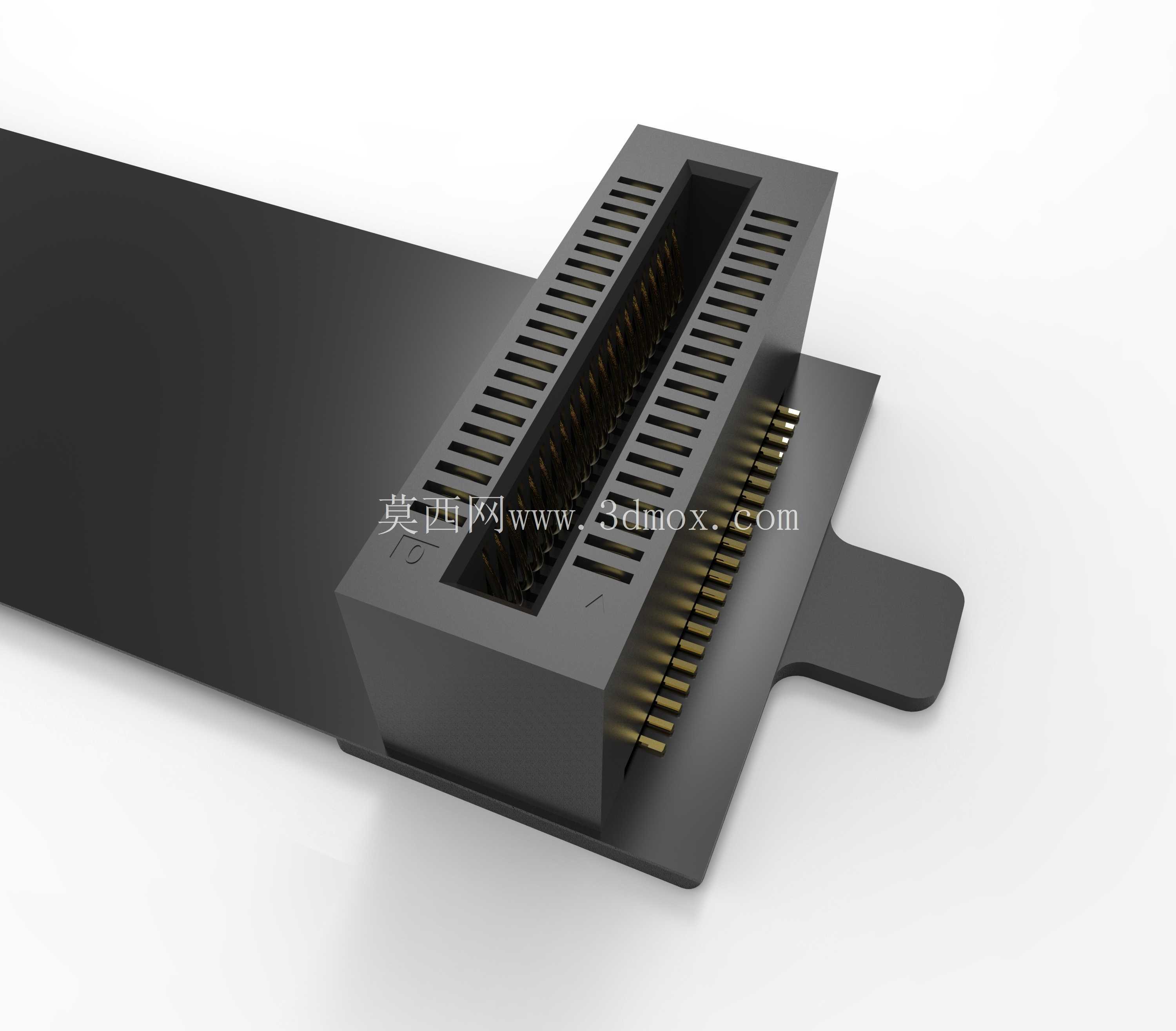

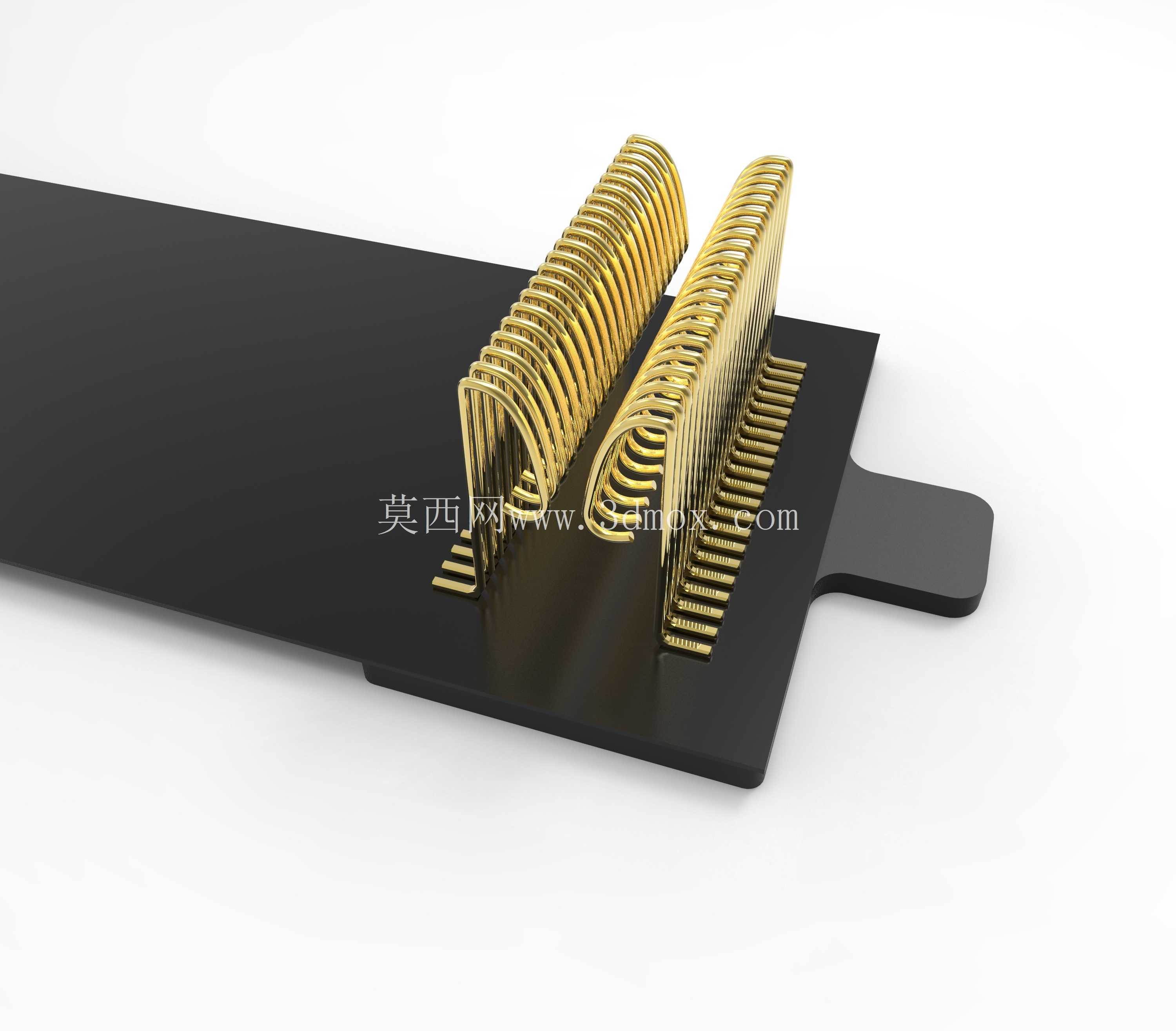

　　从结构上看，两端连接器采用黑色硬质塑壳，内部排布两排细密接触端子，端子沿插槽长度方向均匀分布，对应显卡边缘桥接接口的针脚定义。塑壳顶部开设连续通槽，一方面减轻连接器整体重量，另一方面为端子压接、壳体注塑成型和装配时的排气提供工艺空间；壳体侧壁做了加厚挡边，插拔时手指受力区域不易变形，端部导向斜面能够让金手指在盲装情况下顺利滑入插槽，降低针脚偏位、顶弯的风险。

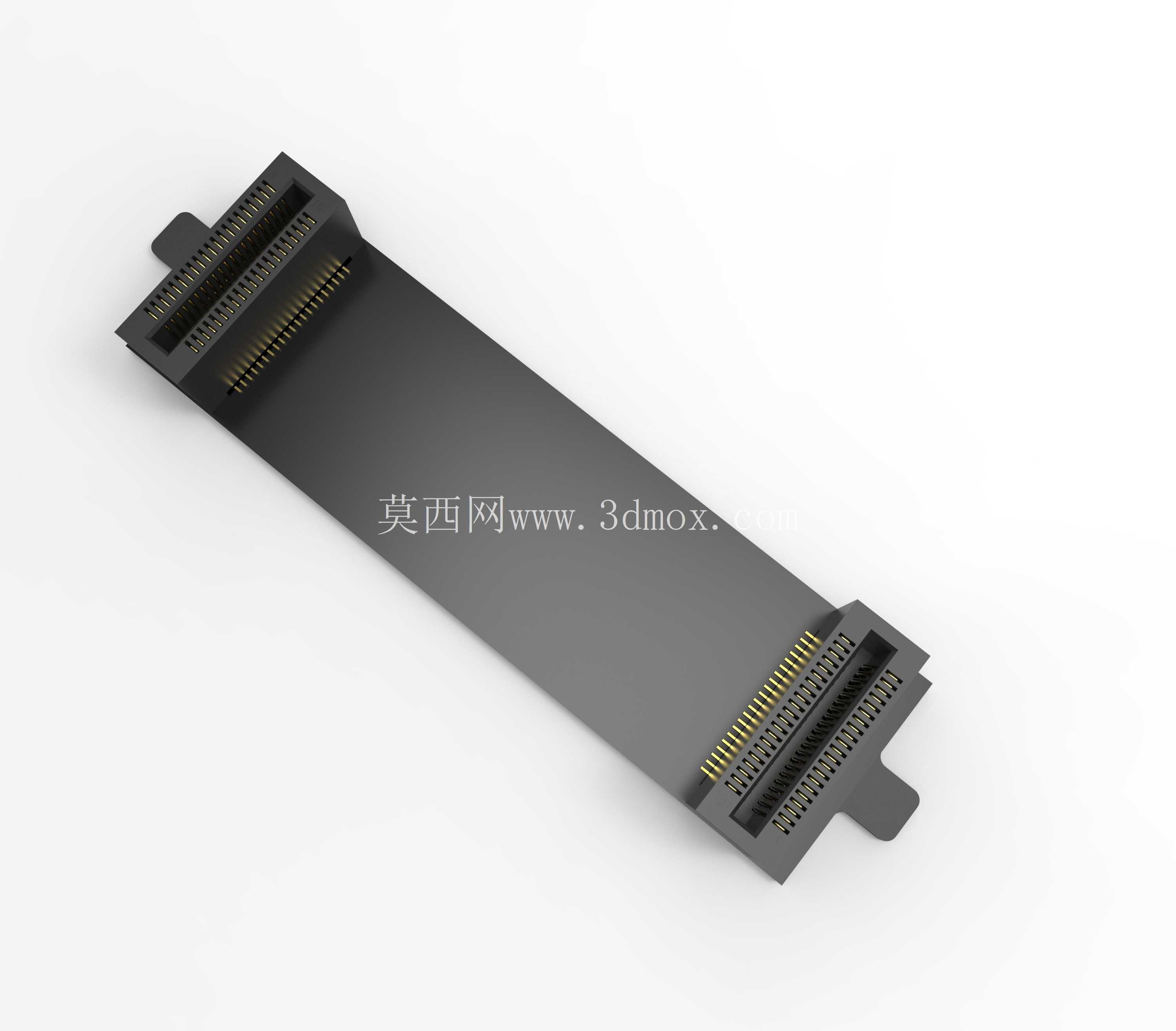

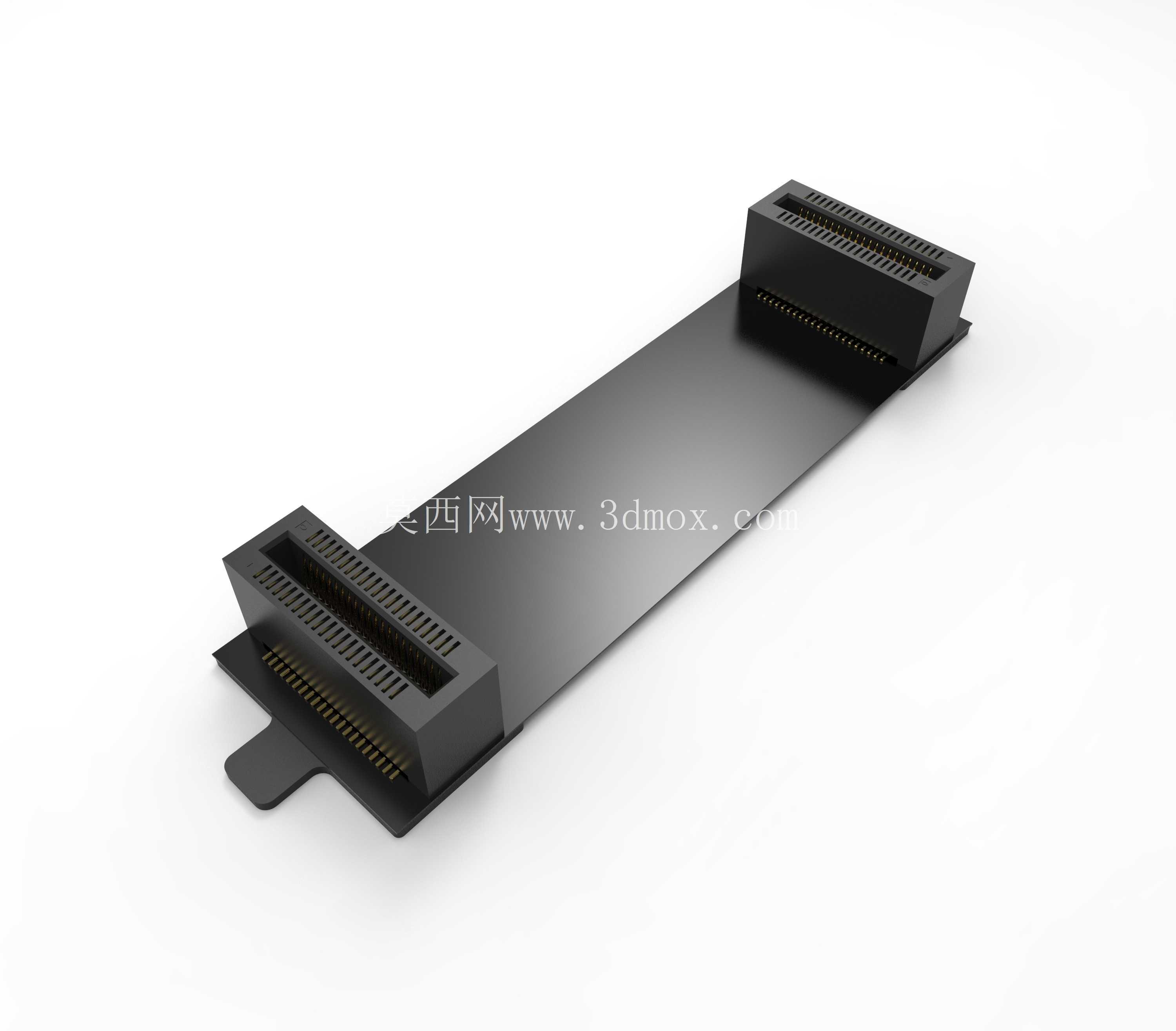

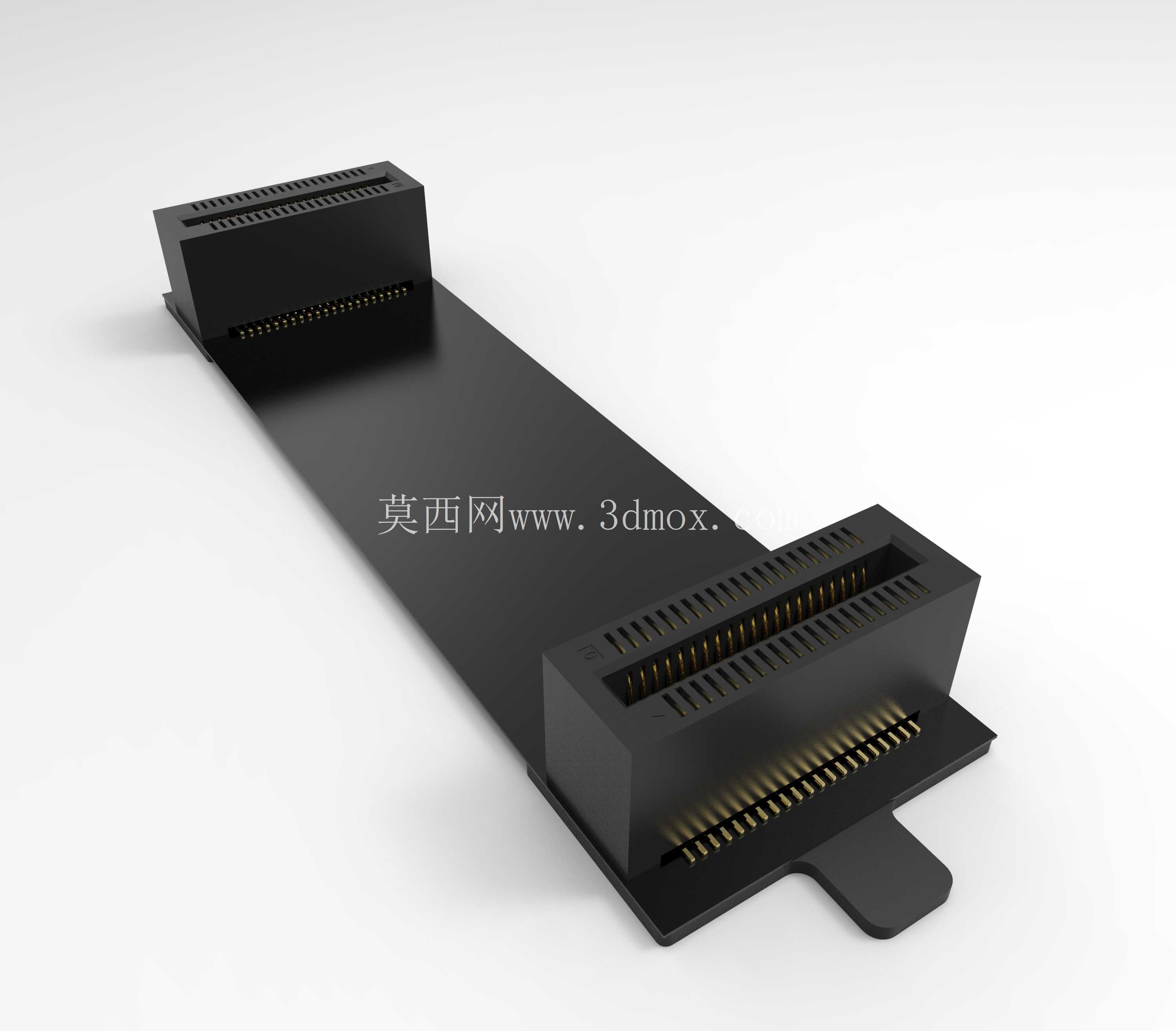

　　中间连接段采用薄型柔性排线外加黑色覆盖层的形式，能够适应不同主板PCIe插槽间距。工作站主板常见双卡槽距在一槽到三槽之间，显卡散热器厚度又会随型号变化，刚性桥接片很难兼容多种板卡布局；柔性段允许两端连接器在高度、角度和水平间距上产生小幅偏移，装机时可随显卡顶部接口位置自然弯折。排线末端与硬质连接器结合处设置补强区，避免反复拆装时在根部发生断线。其中一端壳体外侧延伸出小拨片，拆卸时可借助该位置向上施力，把连接器从显卡座体中均匀抬起，减少单侧撬起造成的端子损伤。

　　建模时需要重点控制连接器内腔宽度、端子间距和壳体高度。内腔宽度要与显卡桥接金手指厚度匹配，间隙过大会导致接触电阻升高、高速信号抖动，间隙过小则插拔力过大并可能磨掉金手指镀层。端子排的节距、数量和两端相对位置需严格对齐显卡接口，排线最小弯折半径也要纳入检查，防止装机后折角过死损伤线芯。外形边界方面，桥接器安装后位于显卡顶部，需避让显卡散热器上盖、机箱侧板、主板供电线束以及CPU散热风扇；两端连接器高度不宜超过显卡I/O挡板到侧板的剩余空间，柔性段走向应避开高温散热鳍片区域。

　　设计思路上，该件并不承担显卡机械固定功能，而是以高速信号互联和快速拆装为核心。硬质端壳保证插接定位与接触压力，柔性中段吸收板卡公差，拨片与导向结构服务于维护操作。对结构设计人员而言，这类小件的难点不在庞大外形，而在端子排布、插拔寿命、弯折空间和电磁干扰控制之间取得平衡；三维建模时应把连接器、显卡金手指、相邻散热器和机箱侧板放入同一装配体做干涉检查，尤其关注多卡厚散热器工况下桥接器是否能够自然贴合，而不是强行拉扯排线。
