这类钣金风扇罩常见于工业控制柜、台式工控主机、小型电源箱体和嵌入式设备侧壁,核心作用不是单纯遮挡扇叶,而是在保证通风截面积的前提下,把高速旋转的风轮与人员手指、内部线束、散落螺钉隔离开,同时承担箱体局部补强、安装定位和外观遮护的作用。

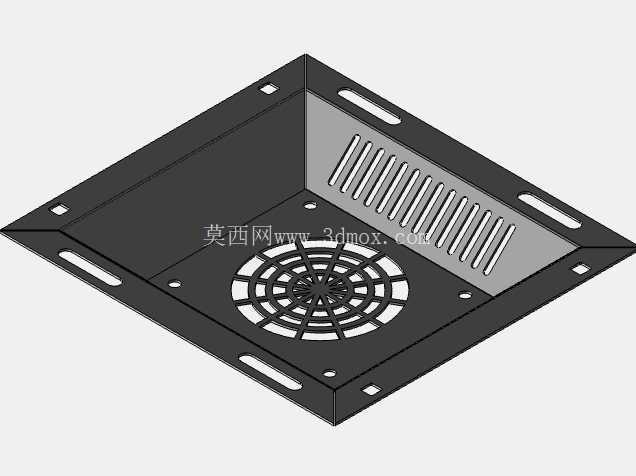

从结构上看,整件采用薄钢板折弯成型,主体由底板和一侧立壁构成L形边界,适合贴装在机箱角落或风道转折处。底板中央预留圆形风扇对位区,环形辐条式格栅围绕轴心展开,栅条间距按防触碰要求控制,既避免手指误入旋转区域,又不会过度阻挡轴向进风。立壁上加工长条百叶式通风槽,槽孔顺着气流方向排布,可引导侧向气流穿过,兼顾散热与防异物落入。
设计时先确定风扇外径、安装孔距和箱体可用空间,再反推罩体外形。底板四角及边缘布置长圆孔和小圆孔,长圆孔主要吸收钣金折弯、焊接和装配带来的位置偏差,现场安装时允许微调;小圆孔用于螺钉固定或定位销配合。翻边和折弯边不能只按视觉造型处理,折边高度直接影响薄板刚度,边缘留量还要避开折弯回弹区,防止孔位靠近弯线后产生拉伸变形。

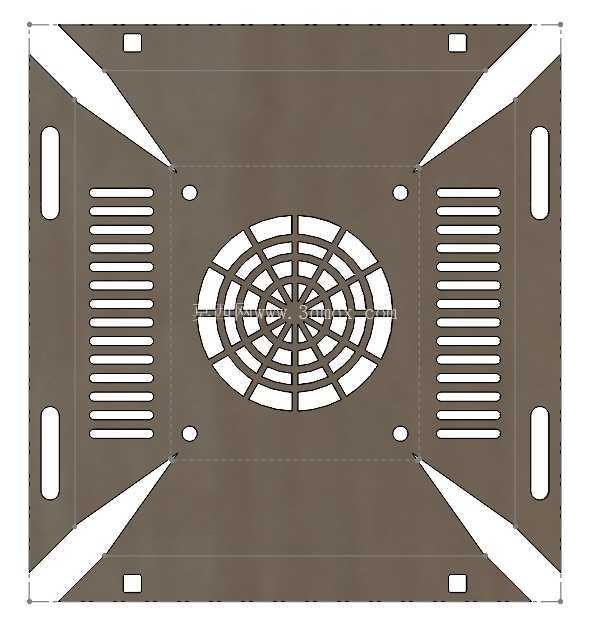

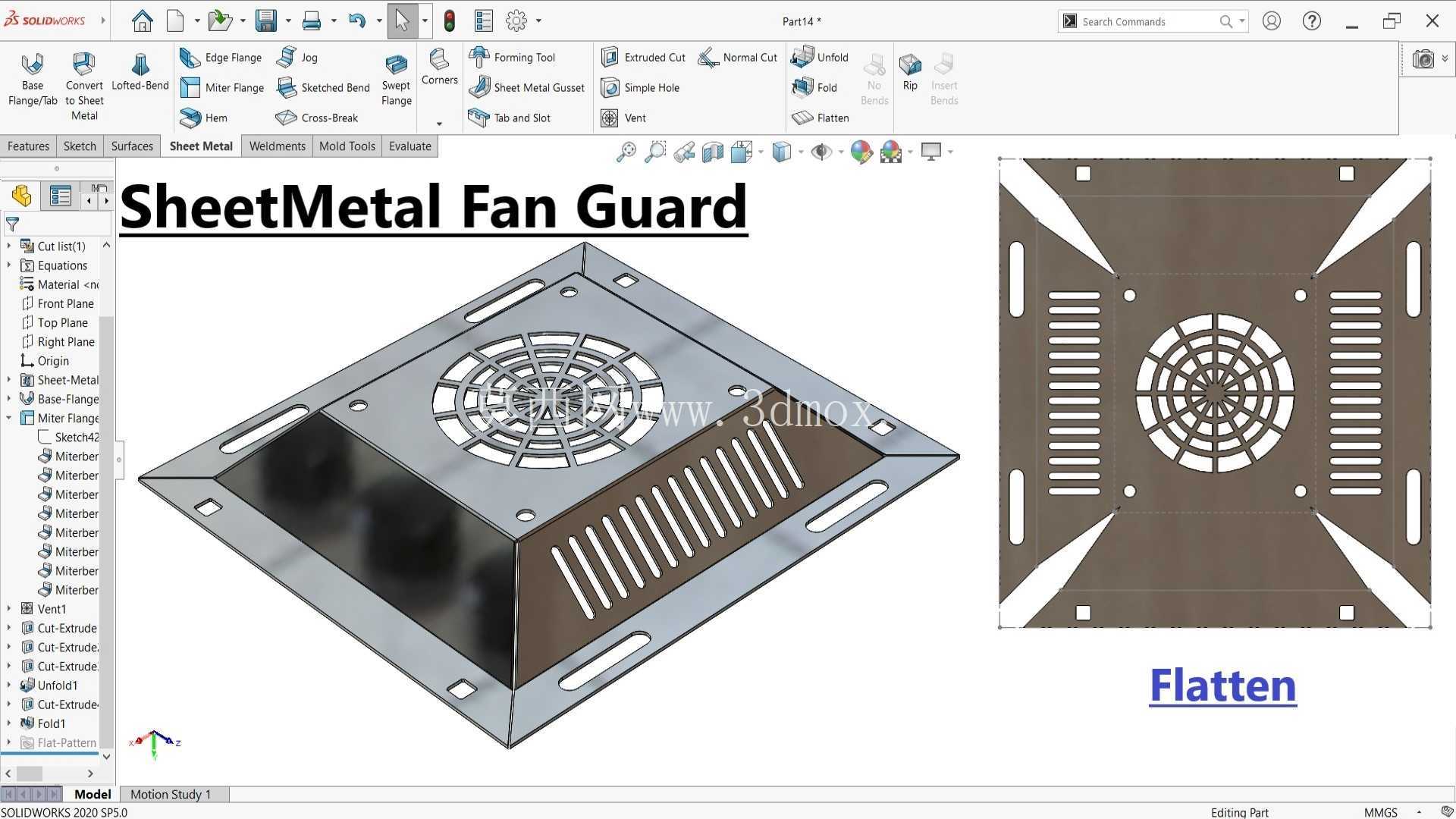

通风区域是建模重点。中心格栅需要保持筋宽均匀,环形加强筋与放射筋交汇处不能出现过窄尖角,否则激光切割后热影响集中,折弯或受振时容易开裂。侧向百叶槽两端应保留圆弧过渡,减少应力集中;槽孔与折弯边之间要留出足够安全距离,避免成形时孔口被拉扯。若用于批量生产,展开图中还要核对材料厚度、内R角、K因子和扣除量,使平板下料尺寸与折弯后实物一致。
安装边界方面,罩体底面要与风扇法兰或箱体内壁保持贴合,风扇与格栅之间留出少量间隙,防止运行振动产生摩擦噪声。外侧轮廓不能超出机箱安装面,固定孔位置需避开内部电容、接线端子和线束扎带。对于需要维护的场景,可拆卸固定方式比焊接更合理,拆下罩体后即可清理扇叶积尘、检查轴承和更换风扇。
实际投用后,该件还要面对设备持续振动、温湿度变化和检修碰撞。薄板通过折弯边、格栅环筋和多点固定形成局部刚性,平面区域不易随风扇共振;外露边缘做去毛刺处理,可避免装配人员割手。整体结构没有复杂曲面和机加工件,加工路线以切割、冲孔、折弯为主,适合小批量定制,也便于按不同风扇尺寸快速改型。
