简易十字轴式万向联轴器三维结构设计

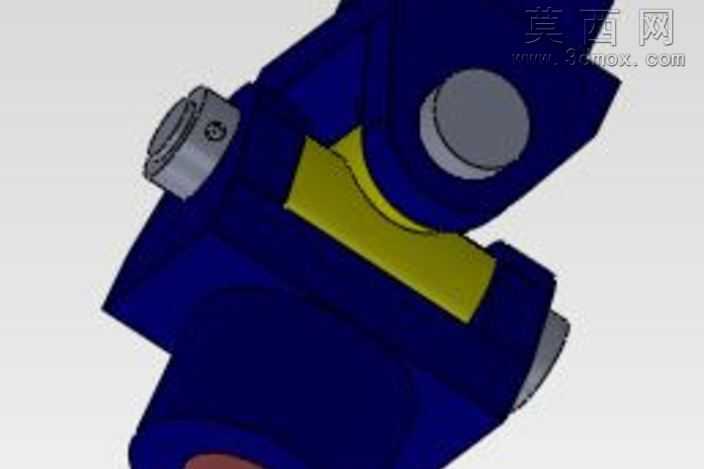

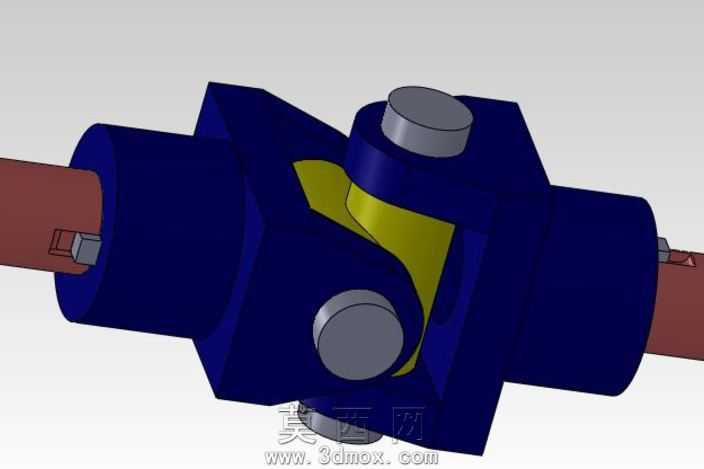

本作品为简易结构的万向联轴器三维建模成果，建模过程围绕万向联轴器的核心传动功能展开，首先梳理十字轴式万向联轴器的基础传动逻辑：该类部件可实现两轴不在同一轴线、存在轴线夹角情况下的连续回转传动，可靠传递转矩与运动。建模阶段优先搭建核心构件的参数化模型，首先完成两端叉形接头的结构绘制，针对叉头的轴孔配合面、十字轴安装槽位做精准尺寸约束，保证叉头与十字轴的装配间隙符合常规机械传动的配合要求，避免出现传动卡滞或间隙过大的问题；其次完成十字轴本体的建模，对十字轴四个轴颈的同轴度、圆柱度做结构层面的规范设计，匹配叉头的安装槽尺寸，保证各轴颈可在对应叉头槽位内灵活转动。材质与渲染层面，将叉形接头主体赋予深蓝色工程塑料质感材质，模拟轻量化演示模型的外观效果，十字轴与端部锁紧件赋予银灰色金属材质，还原金属传动构件的哑光金属质感，中间定位隔套赋予明黄色工程塑料材质，通过色彩区分不同功能构件，让整体结构的层级关系清晰直观，便于快速识别各部分的装配位置与功能属性。结构设计上做了简化处理，省略了复杂的密封结构、润滑结构与高强度连接结构，保留万向联轴器最核心的十字铰接传动结构，直观展示万向联轴器实现变角度传动的核心原理：两端叉头分别与主动轴、从动轴连接，通过十字轴的铰接作用，当两轴存在夹角时，叉头可绕十字轴对应轴颈转动，从而补偿两轴的角度偏移，完成运动与转矩的传递。整体建模逻辑以原理展示为核心目标，所有构件的装配关系完全符合实际机械装配逻辑，各转动副的运动自由度设置合理，可直观演示万向联轴器的基本运动状态，适合用于机械传动原理的教学演示、基础传动结构的方案参考，模型结构简洁明了，没有冗余的装饰性构件，所有结构均服务于万向传动的核心功能展示，能够帮助学习者快速理解万向联轴器的基础工作逻辑与核心组成部分。
