手动夹紧式台虎钳三维结构设计

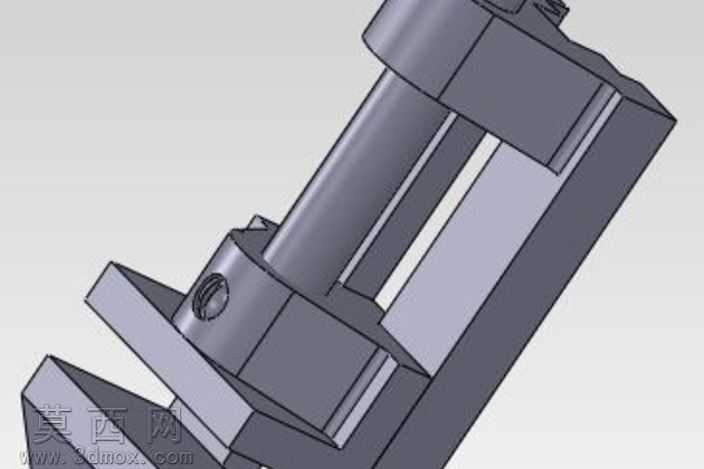

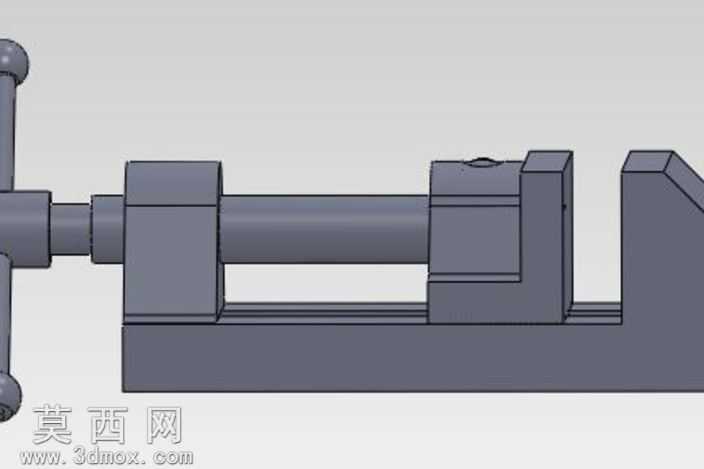

本台虎钳三维模型采用SolidWorks完成全参数化建模，整体结构遵循传统手动台虎钳的成熟机械原理，同时针对教学演示场景做了结构简化，便于学习者理解夹具的核心传动逻辑。建模过程中首先以基准面定位搭建固定钳身的基础轮廓，通过拉伸、切除特征完成钳身的主体框架，预留出丝杠安装孔、导轨滑槽以及固定钳口的安装位，保证各装配基准的同轴度与平行度公差符合机械设计规范。活动钳身部分采用与固定钳身匹配的导轨配合结构，建模时通过配合约束模拟真实的滑动间隙，既保证活动钳身可沿导轨顺畅平移，又避免出现结构干涉。传动核心的丝杠构件采用螺旋扫描特征完成螺纹建模，与活动钳身内部的螺母套形成螺旋传动副，还原手动旋转丝杠带动活动钳身开合的运动逻辑，丝杠端部的转动配合位添加了限位结构，模拟真实台虎钳中丝杠仅做周向转动、不产生轴向位移的装配关系。钳口部分单独建模，表面设计有交叉防滑齿纹理，通过装配约束贴合在固定钳身与活动钳身的夹持端面，还原台虎钳夹持工件时增大摩擦力的功能设计。材质渲染阶段，为整体金属结构赋予磨砂合金钢材质，调整金属粗糙度与反射参数模拟铸铁件的哑光金属质感，钳口防滑齿位置做了细微的材质色差处理，突出易磨损部位的结构特征，转动手柄部分赋予深色硬质塑胶材质，区分不同构件的功能属性。整体装配完成后通过运动仿真验证了钳身开合的全行程无干涉，各连接部位的结构强度符合手动夹具的受力要求，模型完整还原了台虎钳依靠螺旋传动实现工件夹紧的核心结构，可作为机械制图教学、工装夹具原理演示的数字化素材，帮助学习者理解手动夹紧夹具的设计思路与装配逻辑，清晰展现通用机床附件的典型结构组成。
