离心压缩机转子轴结构三维建模

　　离心压缩机转子是整台机组中唯一长期处于高速旋转状态的核心运动部件，其结构合理性直接决定机组能否在额定转速下稳定运行。建模时先从轴系受力边界入手：两端轴承支承位置决定轴的跨距，中间各级叶轮安装段需要按照过盈配合或热套配合的要求确定轴径台阶，轴肩高度既要满足叶轮轴向定位，又不能在截面突变处形成过大应力集中。

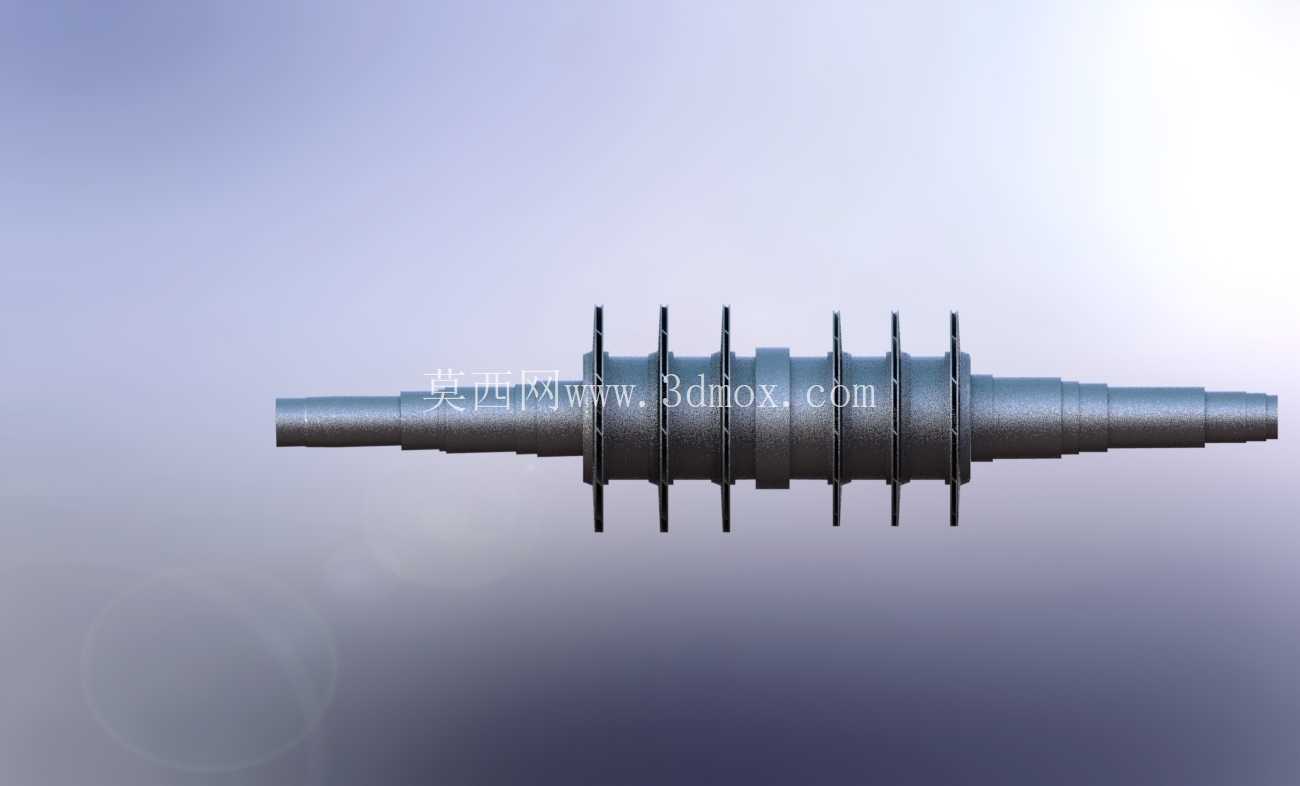

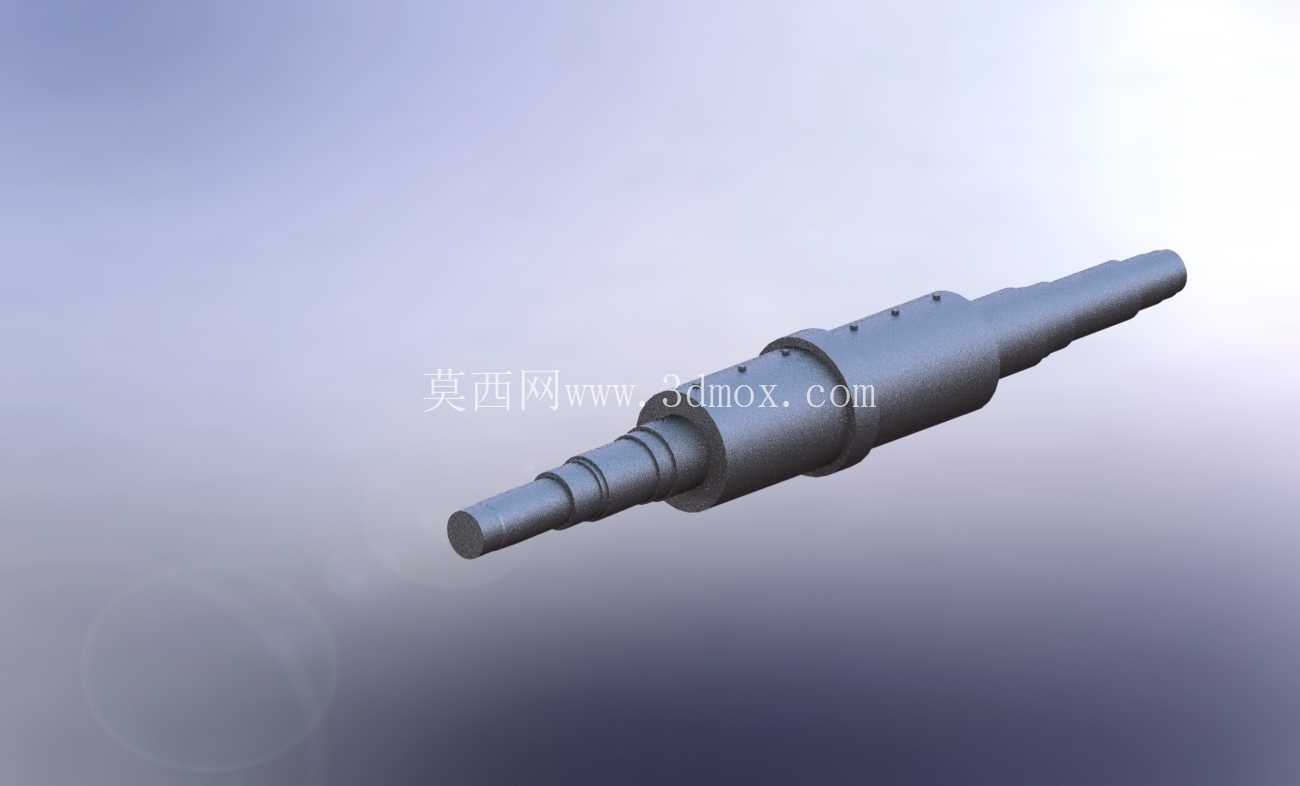

　　从现场装配关系看，转子轴并非一根等直径光轴，而是由多段不同直径、不同配合性质的轴颈组合而成。靠近两端的轴颈用于安装径向轴承和止推轴承，表面粗糙度、圆度和同轴度要求最高；中段较粗的部分用于套装叶轮、隔套和平衡盘，轴端通常设计有螺纹或锁紧结构，防止高速运转时叶轮发生轴向窜动。模型中各级台阶、退刀槽、圆角和中心孔均需表达清楚，因为这些细节在做有限元分析和工艺编制时都会直接影响判断。

　　离心压缩机广泛应用于石化、冶金、空分、天然气输送等场合，转子在运行中要传递扭矩并承受叶轮产生的气动载荷。设计思路上，轴的直径变化遵循“支承处刚、配合处准、过渡处缓”的原则：轴承位保证足够刚度以抑制振动，叶轮位保证配合精度以传递扭矩，台阶过渡处采用圆角降低疲劳风险。若转子细长，还需校核临界转速，使工作转速避开一阶、二阶弯曲临界转速区，防止共振。

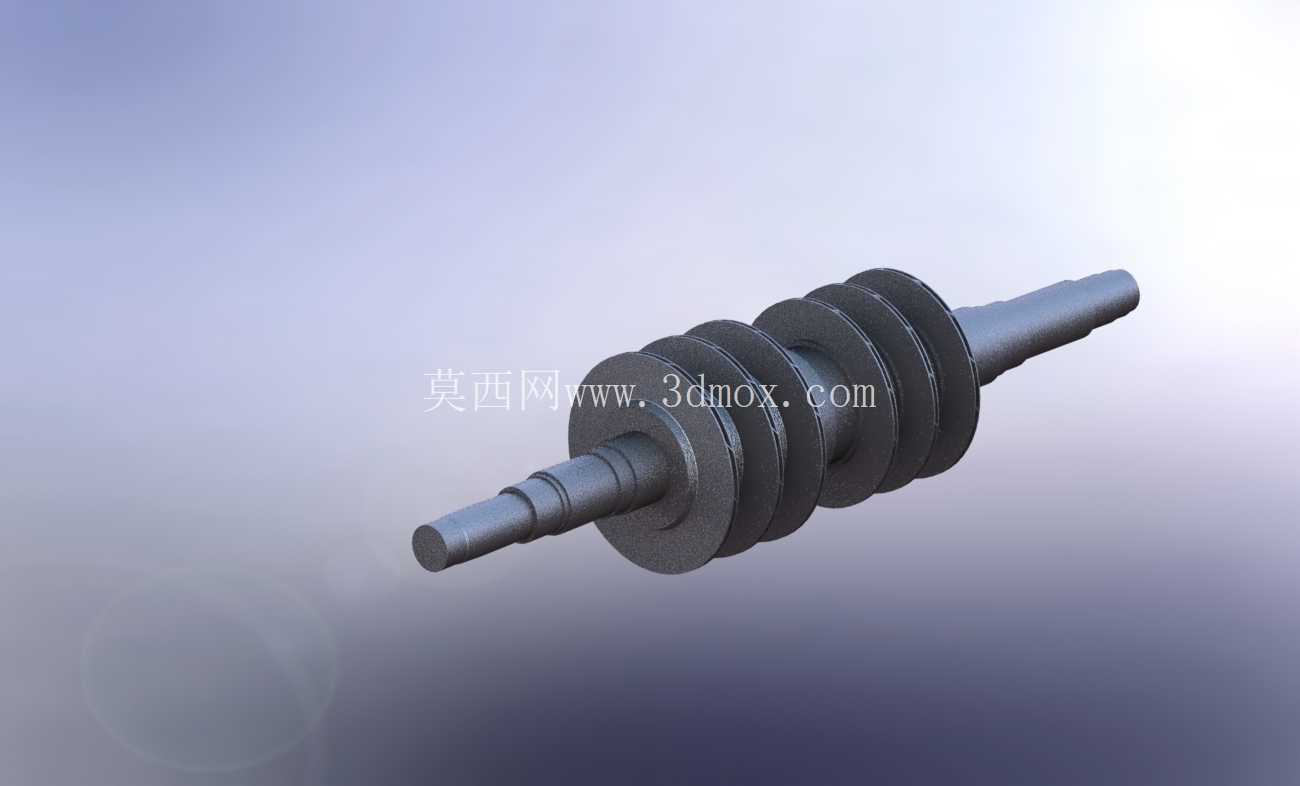

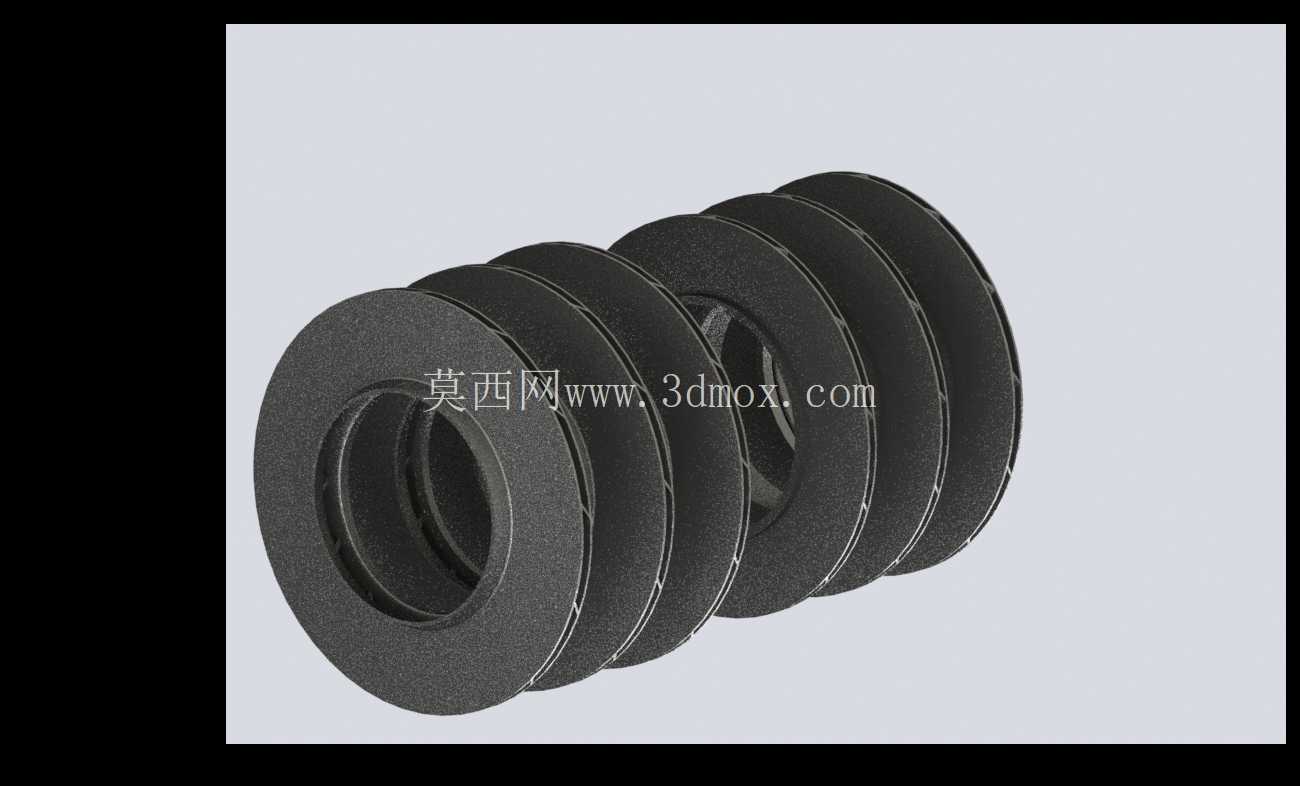

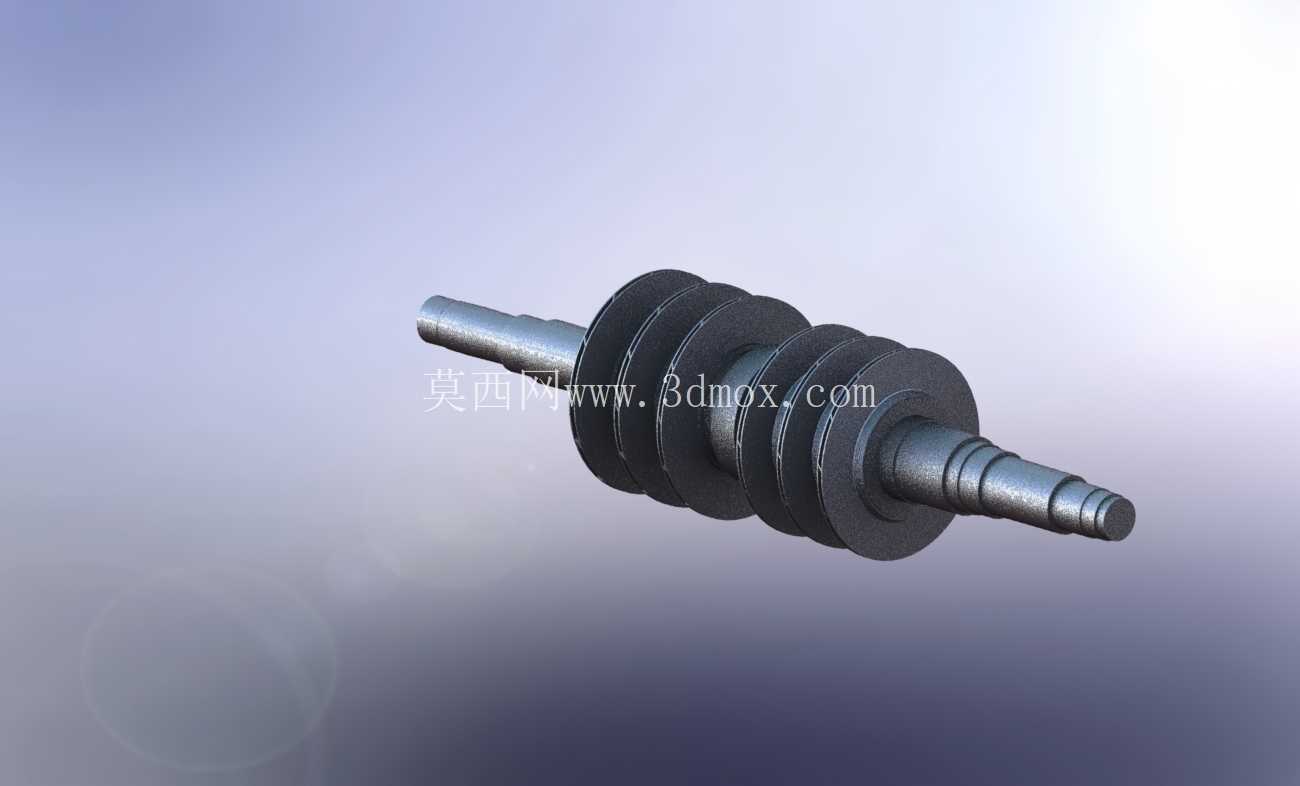

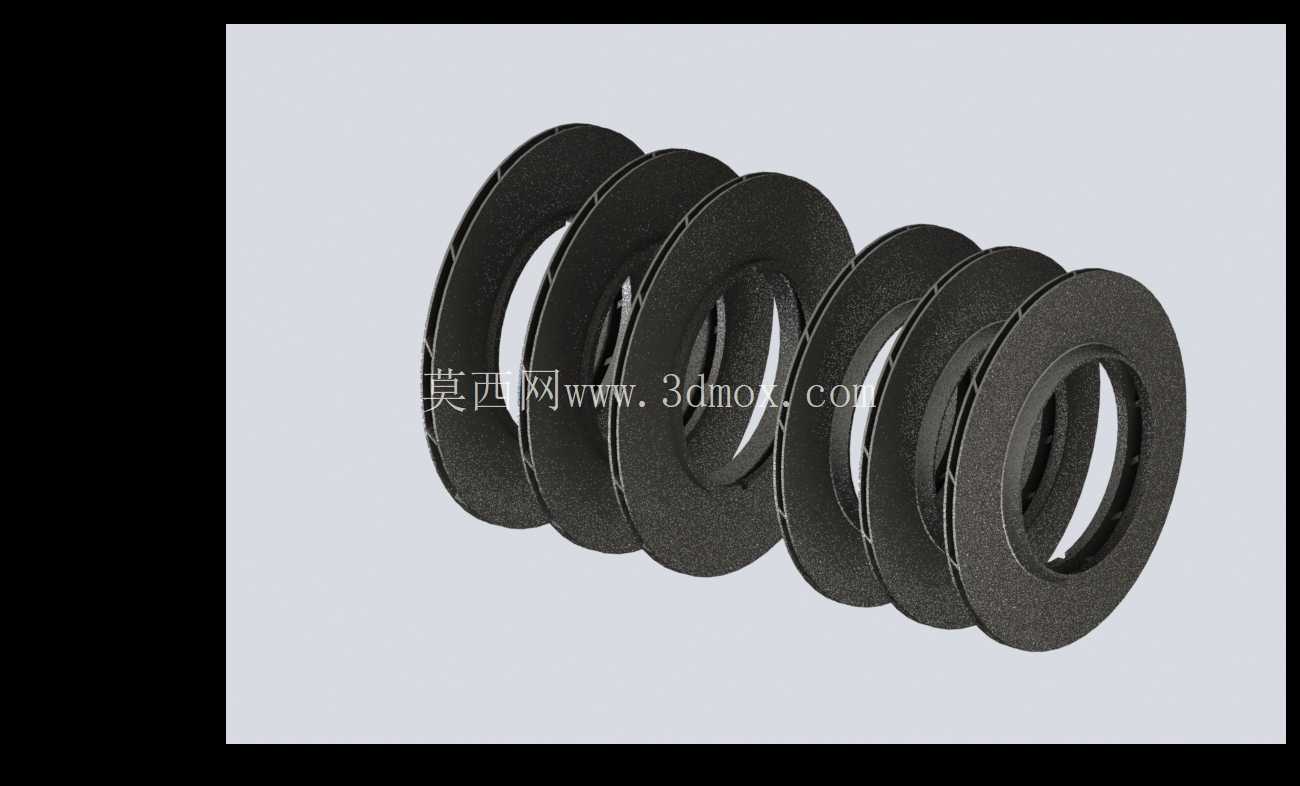

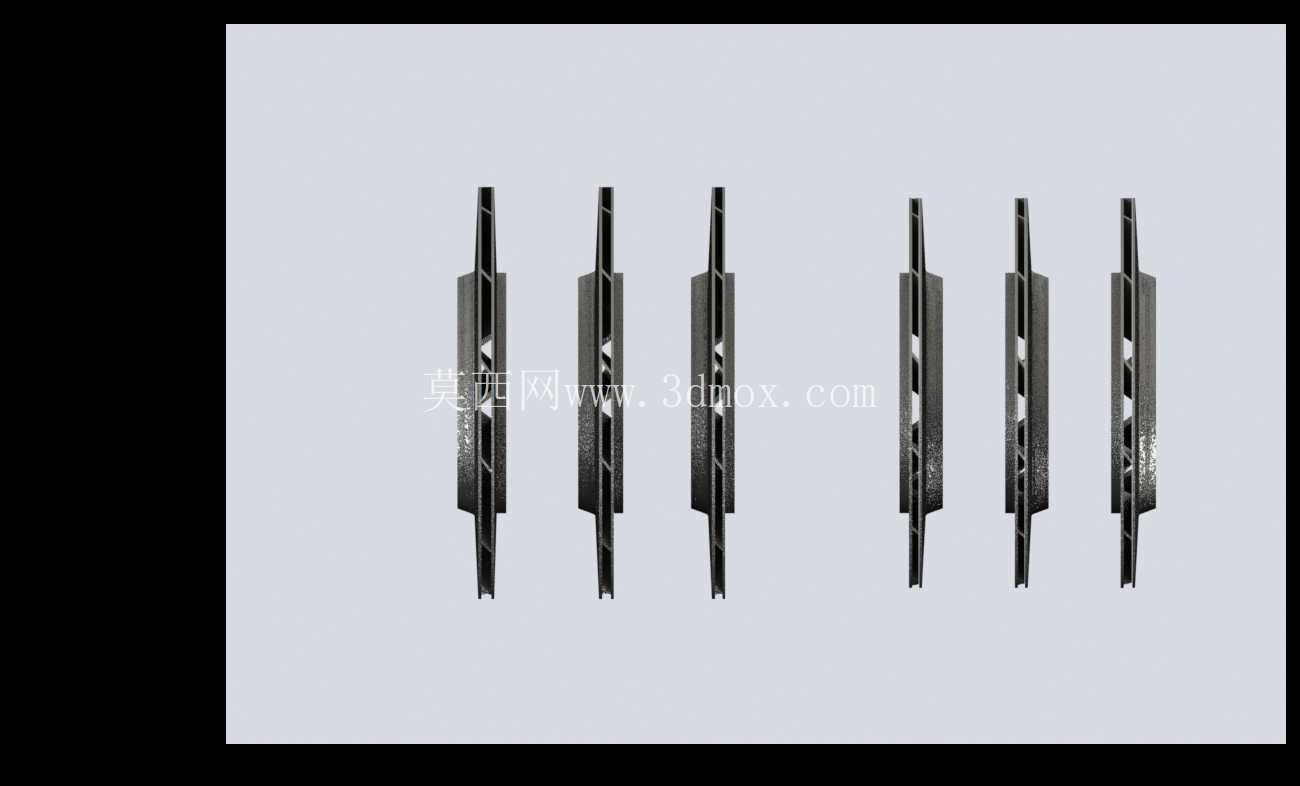

　　外形尺寸与安装边界方面，建模需明确转子总长、最大叶轮外径、轴承跨距、轴端连接尺寸以及与定子蜗壳、密封腔、轴承箱之间的间隙。转子装入机壳后，叶轮与扩压器、密封片之间的径向和轴向间隙很小，任何轴向尺寸链错误都可能导致碰磨。因此三维模型中不仅要表现轴体本身，还要保留叶轮装配位置、键槽或端面连接特征以及平衡盘安装关系，便于后续进行转子动力学分析、动平衡校验和装配干涉检查。

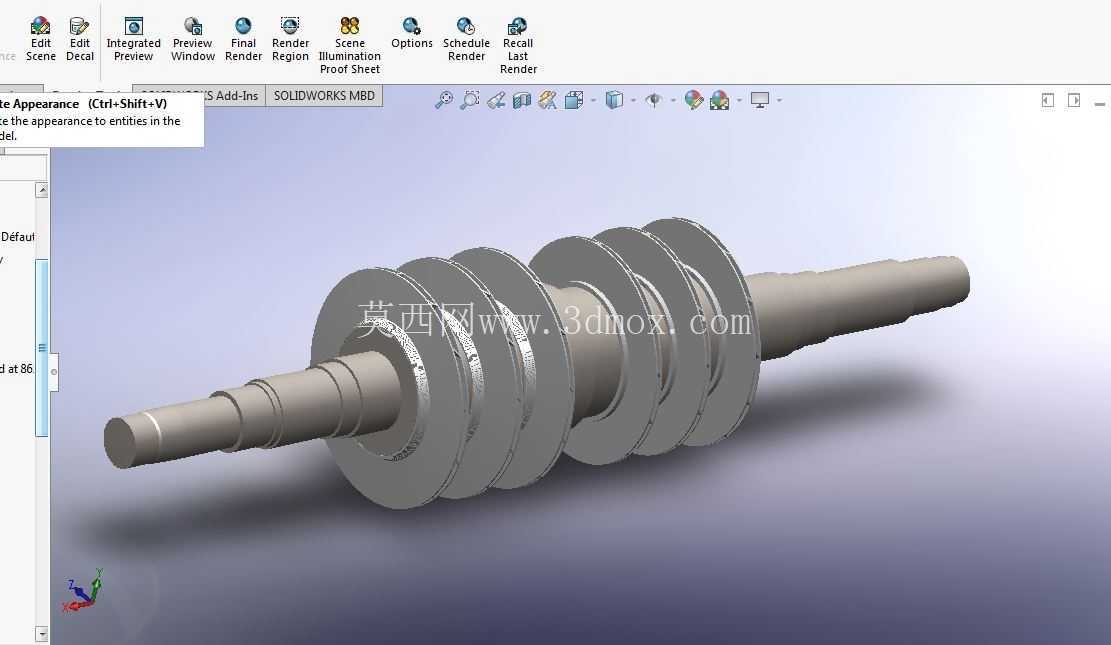

　　在结构设计与选型阶段，完整的转子三维模型可用于核对配合公差、评估拆装顺序、检查轴肩与零件定位面是否贴合，也能为轴承选型、密封布置和联轴器对中提供直观依据。对从事压缩机设计和维修建模的人员来说，把轴段、叶轮位和支承边界表达准确，比单纯追求外观渲染更有工程价值。
