离心式压缩机三元流叶轮结构设计

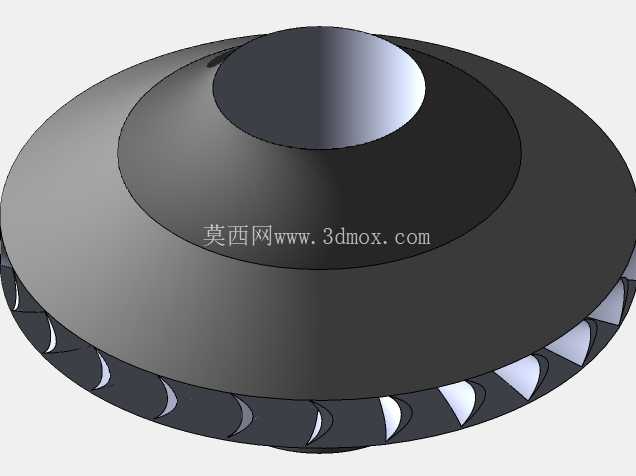

　　在透平式流体压缩设备的核心转子组件中，叶轮作为唯一对工质做功的部件，其气动外形与结构强度直接决定整机的压比、效率与运行可靠性。这款离心式压缩机轮采用后弯式三元扭曲叶片设计，整体为轮盖、轮盘与叶片一体化的铣削成型结构，区别于传统铆接、焊接叶轮的拼接应力缺陷，整体式结构能更好适配高转速下的离心载荷与气动交变载荷，常见于中小型空气压缩机、工艺气体增压机组以及车用涡轮增压器的压气机端。

　　从实际应用场景来看，这类叶轮多适配单级压比1.2-2.5的离心压缩工况，入口工质沿轴向进入叶轮中心区域，在轮盘与轮盖形成的封闭流道内，随叶片高速旋转获得动能与压力能，随后经扩压器降速增压，最终输出满足压力要求的压缩气体。设计过程中首先要确定的是叶轮的子午流道型线，轮盖侧的收敛曲线与轮盘侧的型线需要匹配工质的通流能力，避免流道内出现局部涡流区导致效率损失，叶片的进口安装角需要结合入口气流的预旋角度调整，减少气流冲角带来的冲击损失，出口角则根据目标压比与流量特性选定后弯角度，兼顾效率与稳定工作范围。

　　结构层面，叶轮中心的轴孔为安装定位基准，通常采用过盈配合与高速轴连接，部分工况下会配套键槽或端面拉紧结构传递扭矩，安装时需要严格控制轴孔的圆柱度与端面跳动量，避免高速运转时出现不平衡振动。叶片的厚度从根部到前缘逐步减薄，根部圆角做平滑过渡，降低应力集中系数，轮盖外缘的型线需要与蜗壳入口的密封结构匹配，预留合理的径向间隙，既要减少工质泄漏损失，也要避免运行中热膨胀导致的刮蹭。

　　从安装边界来看，这类叶轮的轴向尺寸需要匹配转子的轴向窜动量，轮盘背面的平衡基面用于动平衡校正，通常需要在G2.5级以上的动平衡精度要求下完成校正，确保额定转速下的振动值在允许范围内。流道表面的粗糙度需要控制在Ra1.6以下，减少气流摩擦损失，叶片前缘的小圆角处理能降低变工况下的气流分离概率，拓宽压缩机的喘振裕度。在实际选型匹配中，需要结合整机的流量系数、比转速来确定叶轮的直径比与出口宽度，不同工质（空气、氮气、制冷剂等）的物性差异也会影响叶片型线的微调，比如重分子量工质需要适当增大流道宽度，避免通流截面过小导致流速过高带来的损失。

　　日常运维中，这类叶轮需要重点关注叶片前缘的磨损与流道内的结垢情况，含尘工况下入口必须配套高精度空气过滤器，避免硬质颗粒冲蚀叶片 leading edge 导致型线破坏，进而引发压比下降、振动增大等问题。设计阶段也会通过有限元分析校核轮盘在1.2倍额定转速下的应力分布，确保最大应力位置出现在轮盘中心区域且低于材料的许用应力，同时避开叶片与轮盘连接的根部区域，防止疲劳裂纹萌生。
