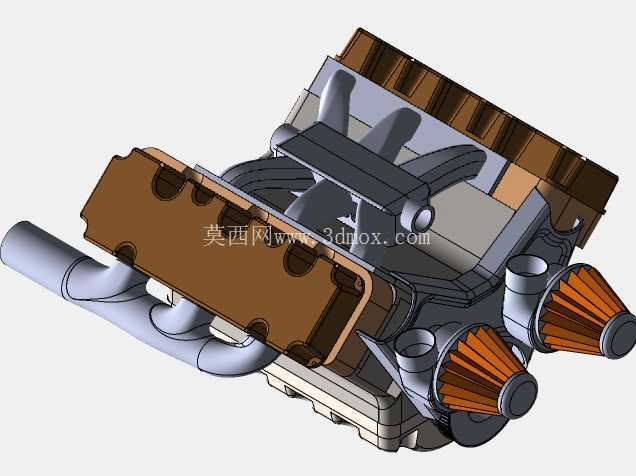

V型多缸内燃机动力总成结构设计

　　这款V型布局的内燃机动力结构，在乘用车、小型工程机械、通用航空动力配套场景中有着广泛应用，相比直列同缸数机型，其轴向长度更短，整机重心更低，曲轴两侧的活塞做功时可相互抵消部分一阶往复惯性力，整机运转平顺性更优，适配对动力舱纵向尺寸有严格限制的搭载场景。从结构设计逻辑来看，两列气缸呈V型夹角布置在曲轴箱两侧，夹角参数经过往复惯性力矩平衡校核，可有效降低曲轴运转时的附加载荷，减少主轴承座的交变应力集中。进排气歧管分别布置在V型夹角的外侧与内侧区域，外侧的排气歧管采用等长支管设计，可避免各缸排气干涉，提升排气脉冲能量利用效率，内侧的进气歧管流道经过曲率优化，减少进气节流损失，提升各缸充气效率的均匀性。

　　缸盖部分集成了进排气道、燃烧室结构，燃烧室采用挤气面设计，可在压缩行程末端增强缸内湍流强度，提升混合气燃烧速率，降低爆震倾向。活塞组件采用轻量化设计，裙部带有型线优化，可减少冷态敲缸与热态拉缸风险，活塞销采用全浮式配合，兼顾高低温工况下的配合间隙合理性。曲轴为整体锻造结构，主轴颈与连杆轴颈均做了圆角滚压强化，平衡块经过动平衡校准，可在额定转速范围内将曲轴动不平衡量控制在许用值以内，避免整机运转时出现异常振动。连杆采用斜切口分型设计，方便活塞连杆组从气缸上方拆装，连杆大头轴瓦带有定位唇结构，可防止轴瓦工作时出现转动或轴向窜动。

　　安装边界方面，整机的悬置安装点分布在曲轴箱两侧的下部凸台位置，安装孔位的同轴度、平面度公差经过严格校核，可保证悬置衬套受力均匀，避免动力总成工作时的振动传递到搭载车架；动力输出端位于曲轴前端，带有标准的法兰连接接口，可匹配离合器、变速箱等传动部件，输出端的油封安装座带有回油槽结构，可避免长期工作时出现机油渗漏问题。整机的外部附件布局充分考虑了维护便利性，机油加注口、机油标尺、火花塞安装位都预留了足够的操作空间，不需要拆解周边大部件即可完成常规保养操作。

　　冷却系统采用分体式水道设计，两列气缸的水道独立连通到缸体前端的水泵入口，可保证各缸冷却均匀，避免出现局部过热导致的缸盖变形问题；润滑系统采用压力润滑与飞溅润滑结合的方式，主油道布置在缸体内部，通过斜油孔将压力机油输送到各个主轴承、连杆轴承、凸轮轴轴承位置，缸盖上部的摇臂机构则通过机油喷嘴的飞溅机油完成润滑，同时活塞底部设置有冷却喷嘴，可在高负荷工况下向活塞内腔喷射机油，降低活塞顶部的热负荷。在建模过程中，所有配合面都按照实际工程公差预留了合理的间隙，运动部件之间都做了干涉检查，可完整模拟曲轴旋转、活塞往复、气门开闭的完整运动过程，能够为后续的性能仿真、结构强度校核、样机试制提供准确的三维数模基础，也可作为动力总成匹配设计时的数模参考，帮助设计人员快速完成动力舱的布局校核、安装点匹配、管路走向规划等工作。
