多足行走机械臂概念结构设计作品

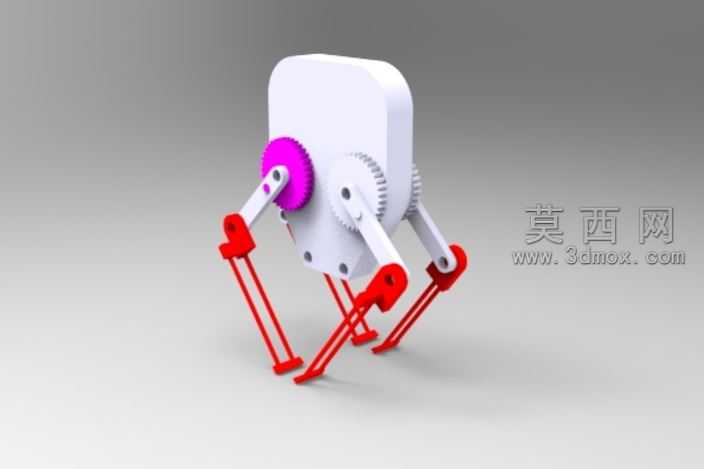

本作品为多足行走式机械臂概念结构，采用三维建模软件完成全参数化零件设计与整体装配，建模过程中对每个零件的尺寸公差、装配间隙做了严谨的参数约束，确保后续结构迭代时可通过参数调整快速修改整体尺寸。渲染阶段采用哑光白作为主体机壳材质，搭配高饱和度洋红色与正红色作为运动部件的区分色，金属齿轮部分赋予哑光金属材质，还原真实机加工金属件的磨砂质感，背景采用渐变中性灰突出主体结构，渲染光影采用柔和侧上方打光，清晰呈现各部件的装配层次与结构轮廓。结构设计上，主体机壳为圆角矩形封闭式腔体，内部容纳齿轮传动组，外露的直齿圆柱齿轮实现动力的分流传递，将单路输入动力分配至三组行走支腿；每组支腿采用曲柄连杆式传动结构，上端与齿轮输出轴铰接，中部设置支撑连杆保证运动轨迹稳定，下端为分叉式支撑足，增大与接触面的支撑面积，提升行走过程的稳定性。设计思路围绕小型行走式作业机械臂的轻量化概念展开，摒弃了传统轮式移动结构的地形限制，采用多足间歇式行走的结构逻辑，通过齿轮组的定比传动保证各支腿的运动相位差精准匹配，实现平稳的交替迈步动作；支腿末端的红色部件为作业执行端预留了安装接口，可根据作业需求更换夹爪、吸盘等不同执行元件，拓展设备的作业场景。建模过程中对所有运动部件做了干涉检查，验证了齿轮啮合间隙、连杆摆动行程、支腿迈步幅度的合理性，确保结构运动过程中无零件碰撞，整体装配逻辑符合机械设计的工艺要求，既保留了概念设计的创意性，也具备实际结构落地的可行性，可作为小型行走作业机器人、教学演示机械结构的参考设计方案。
