中等规格三足踢球竞技机器人结构设计

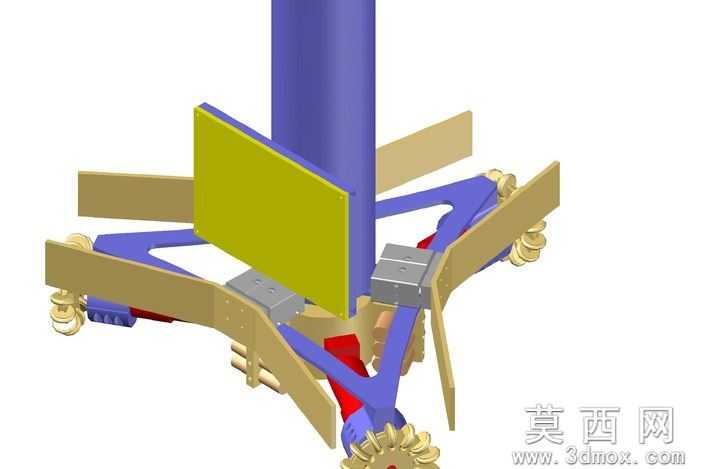

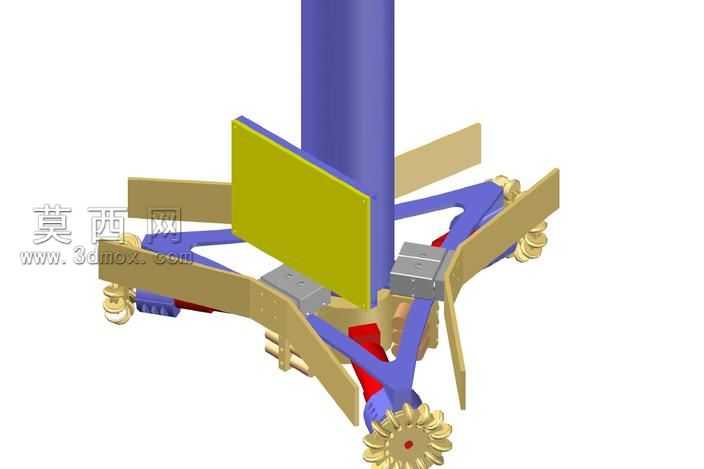

本作品为中等规格的三足踢球竞技机器人概念结构，采用三维建模软件完成全参数化结构搭建，整体围绕中心立柱式主支撑架构展开布局，建模过程中严格遵循机械装配的干涉校验原则，对每一处运动构件的活动行程都做了限位模拟，确保各部件运转时无碰撞卡滞问题。渲染阶段针对不同功能部件匹配了差异化材质表现：中心主支撑立柱采用哑光紫色工程塑料材质，模拟高强度玻纤增强尼龙的力学质感；三组周向均匀分布的主摆臂采用米黄色硬质合金材质，搭配蓝色三角加强筋结构提升整体抗冲击性能，摆臂末端集成带齿状纹理的击球执行件，红色传动杆件隐藏于摆臂内侧，模拟动力传输路径；击球接触面设置亮黄色平板挡件，采用高韧性聚氨酯材质，既可以保证击球时的缓冲性能，也能精准控制击球的出球方向。结构设计上采用三足周向均布的布局方案，三组踢球机构沿中心立柱120度夹角排布，可覆盖全周向的来球方向，无需整体大幅转向即可完成不同方位的击球动作，大幅提升竞技场景下的响应速度；每一组踢球机构都集成独立的配重块、传动铰接点与复位结构，通过摆臂的绕轴摆动完成蓄力击球动作，铰接位置预留了标准轴承安装位，可降低运动过程中的摩擦损耗；中心立柱作为整体承载核心，既为上部机构提供安装基准，也可作为整机走线的内置通道，将动力线路与控制线路收纳于立柱内部，避免运动过程中线路剐蹭干扰。设计思路围绕小型足球竞技场景的实际需求展开，摒弃了传统轮式机器人需要转向、移动调整站位的复杂流程，通过多组击球机构的周向布局实现快速响应，整体结构紧凑，零部件通用性强，大部分构件可采用常规机加工或3D打印方式制作，适合作为机器人竞技赛事的入门级概念验证方案，建模过程中对所有配合面都做了公差预留，可直接导出工程图用于实物样机的加工制作。
