高效率吸气式物料清洁分级设备

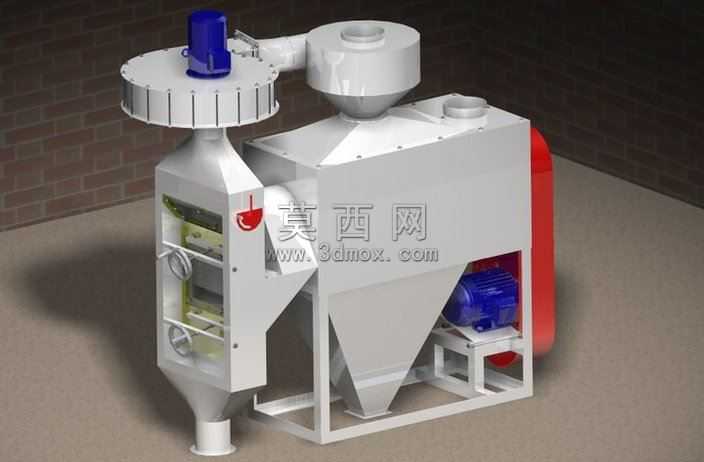

该三维模型采用参数化建模方式完成整体结构搭建，首先对设备的核心功能模块进行拆分建模，依次完成进料单元、吸气分离腔体、分级筛分段、动力驱动单元、集料出料单元的独立建模后再进行整体装配。建模过程中严格遵循工业设备的实际尺寸比例，对各部件的连接结构、安装位进行了精准还原，机架部分采用方管焊接结构的建模逻辑，还原了型材拼接的焊缝位置与安装孔位细节，保证模型结构符合实际生产的加工工艺要求。材质渲染阶段，设备主体外壳采用哑光不锈钢材质，调整了金属粗糙度与反射参数，还原工业不锈钢板材的磨砂质感；动力电机部分采用深蓝色烤漆金属材质，侧面的散热筋结构做了凹凸细节处理，还原电机外壳的真实纹理；透明观察窗部分采用半透明玻璃材质，添加了轻微的反射与折射效果，可直观看到内部的筛分级结构；管道连接部分采用镀锌金属材质，还原了薄壁管件的接缝与法兰连接细节。结构设计上，设备顶部设置旋风分离式吸气腔体，搭配顶部的驱动电机带动内部风轮产生负压气流，进料口设置在腔体侧上方，物料进入后通过负压气流实现轻质杂质与主料的分离；中部主体腔体内部设置多层分级筛网结构，通过侧面的驱动单元带动筛体做往复运动，实现不同粒径物料的分级筛选；下部设置锥斗式集料结构，不同层级的物料通过对应的出料口排出，设备侧面的红色部件为集尘收纳单元，用于收集吸气分离出的轻质粉尘与杂质。设计思路围绕物料清洁与分级的一体化功能展开，将风选除尘与粒径分级两个工序整合在同一设备内，减少物料转运环节，提升加工效率，模型同时还原了设备的检修门、观察窗、操作手柄等细节结构，可直接用于设备方案展示、生产工艺模拟等场景。
