皮带滚轮支撑张紧支座结构设计

　　这套支撑组件在带传动工位里承担张紧、导向与载荷承接的作用，常见于轻工输送线、小型动力传递单元以及需要约束皮带回程轨迹的设备段。实际产线布局时，皮带长期运行会出现蠕变伸长，若缺少可调或刚性承托点位，带边容易跑偏、拍击周边护罩，传动效率也会随张紧力衰减出现波动。该组件把滚轮、两侧立板和一体式底座整合为独立模块，底座开设三处沉头安装孔，可直接通过内六角螺栓固定在设备机架的安装平面上，安装边界规整，不需要在现场额外拼焊支架，后期维护拆换时只需松开底座紧固件即可整体取出。

　　从受力路径来看，皮带施加在滚轮外缘的径向压力先经由轮体传递到中心转轴，再由两侧支撑立板把载荷分散到底座底板，立板与底板之间设置三角加强筋，抵消单侧偏载带来的倾覆力矩。滚轮采用中空筒形轮廓，在保证轮缘抗弯截面的前提下削减了整体自重，轮面宽度覆盖常用窄型平皮带与同步带的接触范围，运转时皮带与轮面的接触线保持均匀，不会出现局部应力集中。转轴与立板的配合位置预留同轴装配基准，建模时两侧孔位采用同轴约束，保证滚轮转动无卡滞，轴向窜动量控制在支撑结构允许的间隙范围内。

　　设计思路上优先考虑了装配工艺性：底座底板做阶梯式轮廓，边角避让机架上的相邻管线与紧固件，三个安装点位呈三角形分布，相比两点固定拥有更好的抗扭转能力；立板顶部做成圆弧过渡，既减少应力集中，也避免操作人员调试设备时被锐边划伤。选型时需要核对底座安装孔的孔距与自身设备台面的预留孔位匹配，滚轮外径决定了皮带包角大小，在空间紧凑的传动舱内，该组件可以作为惰轮支座布置在皮带松边，通过改变包角提升带轮的有效摩擦力，也可以在长距离皮带段中部作为承托点，抑制皮带高速运行下的横向颤振。

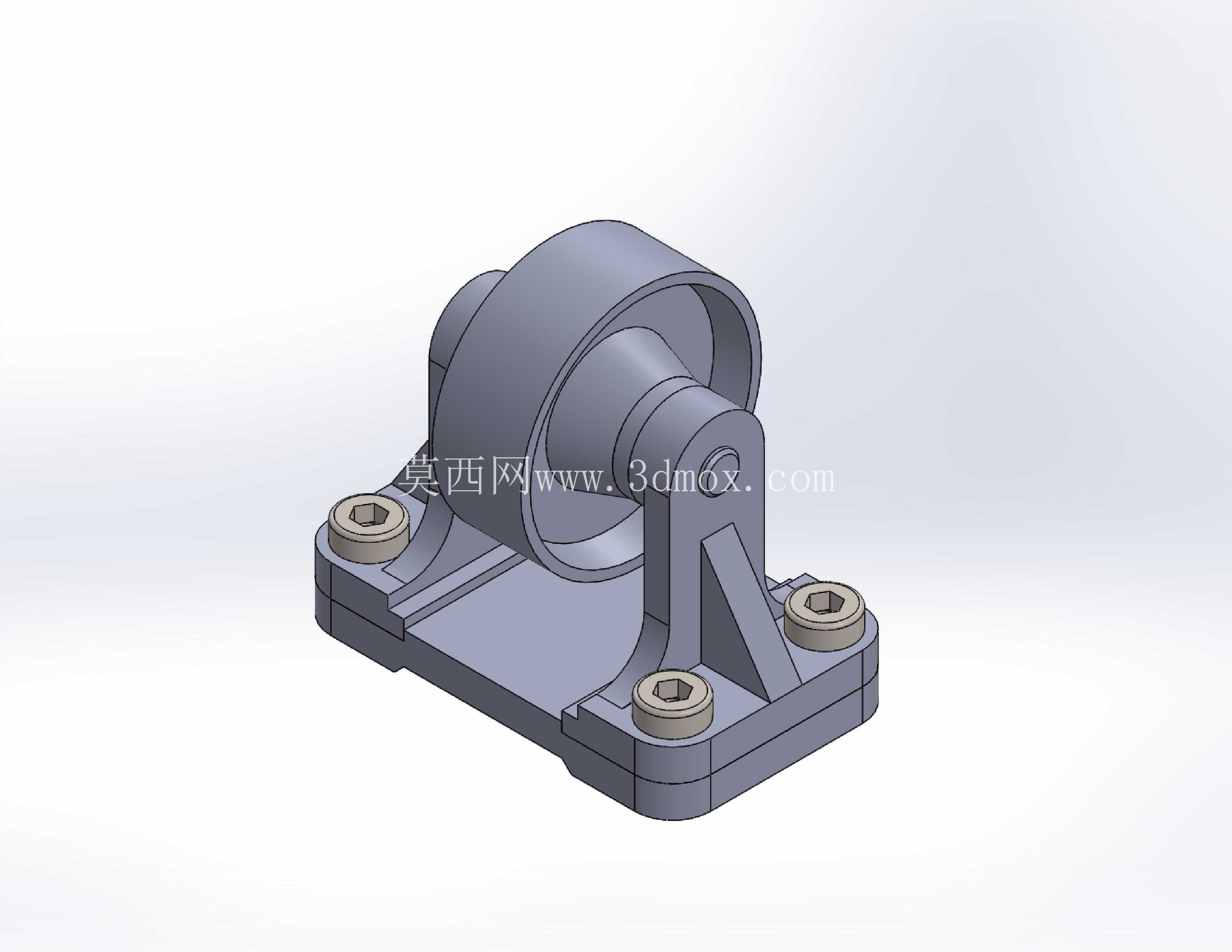

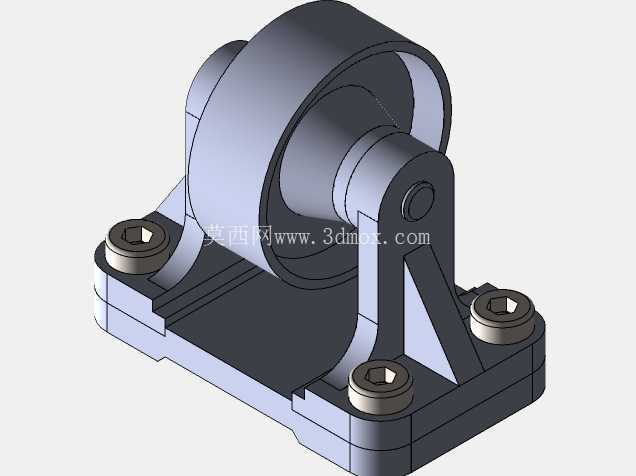

　　三维结构完整还原了紧固件、轮体、立板与底板的装配关系，各零件壁厚均匀，底座底面为全平面贴合设计，安装后支撑刚性充足，能够承受皮带持续交变载荷而不产生明显形变，适配中小载荷带传动系统的支撑与张紧需求。
