扬声器喇叭装配组件结构设计

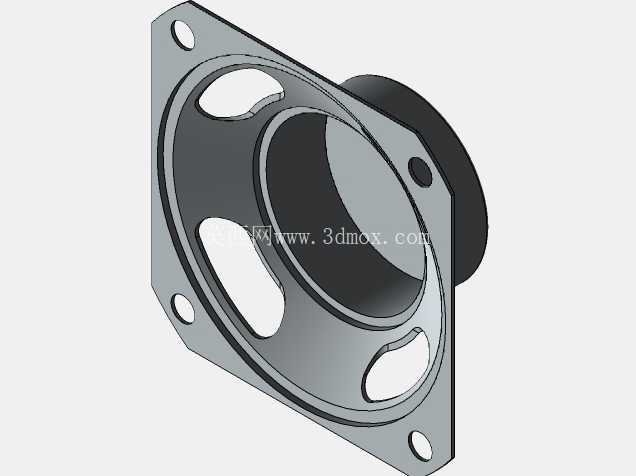

　　这套扬声器装配组件的三维结构，完整呈现了动圈式喇叭从前端振膜、安装法兰到后端磁路腔体的全部配合关系，在消费电子、车载音响、公共广播、工业提示音设备里都属于核心声学执行部件。做结构设计时最先要卡住的是安装边界：前端方形法兰盘预留了四个安装过孔，孔位间距直接对应设备面板的开孔尺寸，法兰盘面和设备安装面贴合后，靠螺钉锁紧就能把整个喇叭固定在机箱、音腔壳体或者门板内饰上，法兰上额外的异形减重孔既降低了整体重量，也给背部接线、音腔透气留出了避让空间。

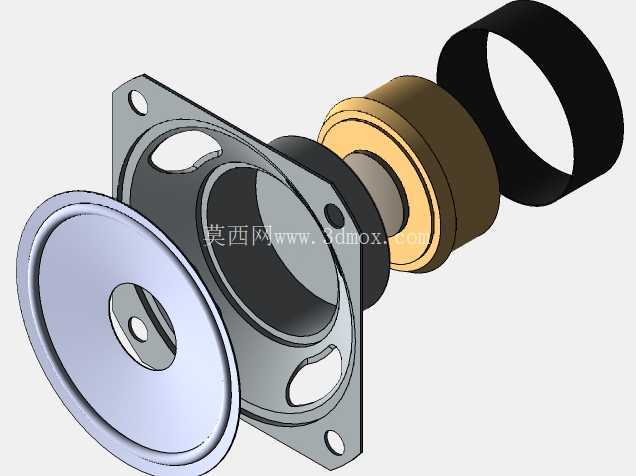

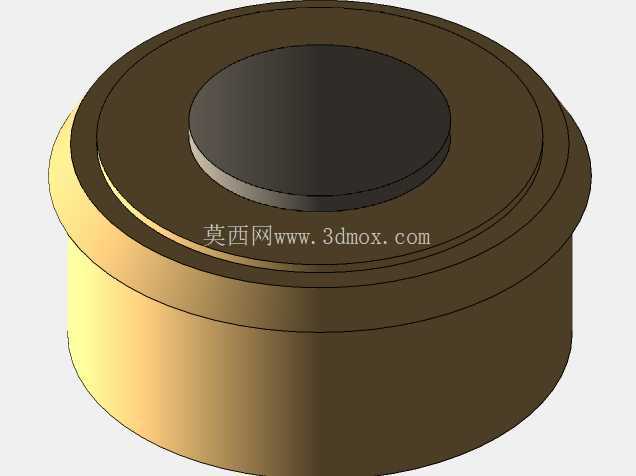

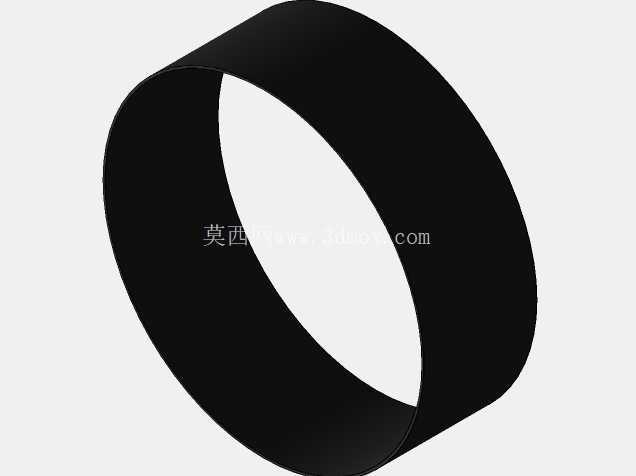

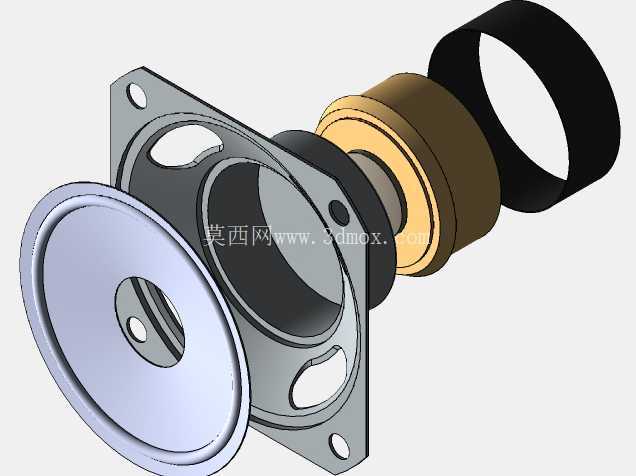

　　从装配层级拆解来看，最前端的浅盘状零件是振膜压合固定座，它把纸质或者复合材质的振膜边缘压紧密封，振膜中心和音筒段的传动结构衔接，振膜往复振动时才能推动空气形成声波；中间段的阶梯轴套结构是音圈与盆架的定位配合段，这部分的同轴度要求很高，建模时要保证音圈轴线和磁路腔体轴线完全重合，一旦偏心，音圈在磁隙里往复运动就会蹭到内壁，工作时产生异音甚至卡滞。后端棕金色的筒段是磁路总成的外壳，内部封装永磁体与导磁轭，最外侧套的黑色环形件是防护压圈，既可以约束磁体轴向窜动，也能在后端接线、装配后盖时避免磁钢边角磕碰掉屑。

　　实际选型应用里，这类喇叭组件大多嵌入设备内部：比如工业控制柜的报警提示喇叭，法兰盘直接贴在控制柜门板内侧，前端振膜对准门板上的出声孔，后端磁路部分完全藏在柜内，要提前核算磁筒段的轴向长度，避免和柜内的线槽、继电器、PCB板发生干涉；车载门板音响的安装场景还要考虑法兰盘和门板钣金之间的密封海绵厚度，建模时要在法兰贴合面预留0.5到1毫米的压缩余量，防止行车振动时出现漏气、音效发闷的问题。

　　设计过程中各零件的配合公差也有明确区分：法兰和盆架之间采用止口定位，过渡配合保证装配后同轴度；磁路外壳和盆架后端采用小间隙配合，涂胶后固定，既抵消磁体吸附装配时的对位误差，也能避免硬配合压装时挤裂盆架；前端压圈和振膜边缘的压紧面要做整圈平面度约束，不能出现局部压不实的缝隙，否则声腔漏气会直接降低低频响应。整套模型把所有零件的装配关系、避让空间、安装接口都做了完整还原，结构工程师可以直接参考它调整设备面板开孔尺寸、校核内部安装空间，声学工程师也能基于这个装配框架匹配对应功率的磁路与振膜参数，避免反复打样验证装配干涉问题。
