带金手指接口的简易插接式电路板结构

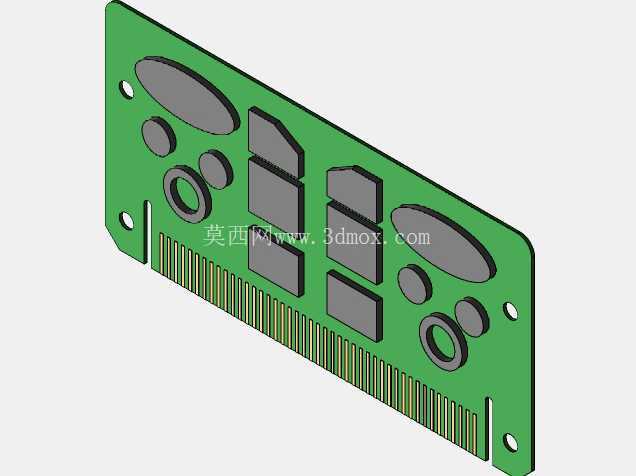

　　这款电路板结构采用边缘金手指插接设计，主要面向需要板卡式快速插拔的设备内部连接场景，常见于工业控制板卡、小型仪器内置功能模块、老式扩展接口设备的配套板件，无需额外接线端子，直接插入对应插槽即可完成电气连接，能大幅缩减设备内部组装的接线工序，降低人工接线带来的虚接、错接风险。从结构设计来看，板体整体为规则矩形，边缘预留的三个圆形安装孔位可配合螺丝完成板体在设备腔体内的固定，安装孔的位置避开了板上元件布局区与金手指接触区，固定后不会对板上元件造成挤压，也不会影响插接部位的接触稳定性。

　　板上的元件布局做了分区处理，高低元件错落排布，大尺寸的椭圆、圆形占位对应板上的接口、电容类元件，矩形块对应芯片、排阻类贴片元件，金手指端的引脚做了等距排布，引脚间距符合常规板卡插接的通用尺寸规范，插入对应插槽后每根引脚都能与插槽弹片充分接触，保证信号传输的稳定性。设计时充分考虑了安装边界限制，板体的整体厚度适配常规插槽的插接间隙，板边缘的开槽对应插槽内的定位凸筋，插装时可起到防呆作用，避免反向插入导致的引脚烧毁、元件损坏问题。板体边缘做了圆角过渡处理，插装过程中不会刮伤插槽内壁的绝缘层，也能减少板边玻纤毛刺掉落引发的内部短路隐患。

　　在实际设备应用中，这类板卡通常承担信号转接、小功率驱动、功能扩展的作用，不需要复杂的外部固定结构，依靠金手指的接触力与侧边安装孔的固定即可满足常规工业环境下的使用需求，抗振动性能可覆盖多数台式设备、固定式仪器的使用场景，板上元件的高度控制在统一范围内，不会与设备腔体内部的其他结构件产生干涉，组装时可直接对位插装，不需要额外调整元件位置。
