铣削加工用手动定心夹紧工装夹具

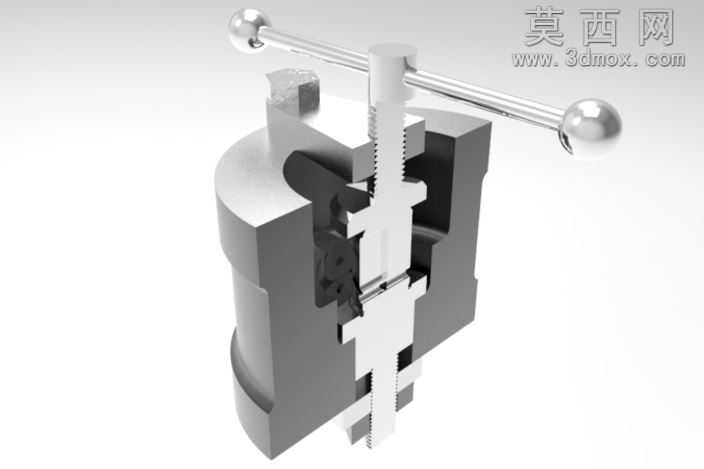

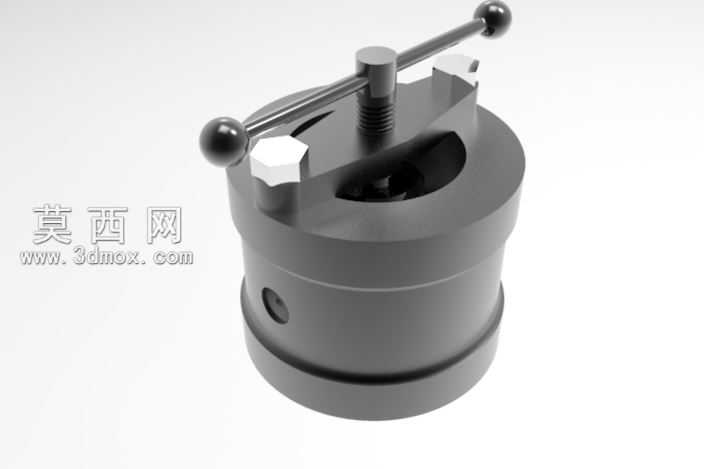

本模型为铣削加工场景设计的手动定心夹紧夹具，整体采用三维建模软件完成全参数化结构设计，建模过程中严格遵循机械加工工装的设计规范，对每一处配合尺寸都做了公差适配的结构预留。模型渲染阶段采用金属哑光材质模拟实际工装的合金钢材质质感，对夹具表面的倒角、安装孔、螺纹结构都做了精细化的细节呈现，还原了工装在实际加工场景中的真实外观。从结构设计来看，该夹具主体为圆筒形基座，基座上部设置对称分布的夹紧卡爪结构，顶部配置带球形握柄的T型操作杆，操作杆与中心螺杆采用同轴传动结构，转动操作杆即可带动螺杆驱动两侧卡爪做同步定心夹紧动作，卡爪与基座之间设置导向限位结构，保证夹紧过程中卡爪运动轨迹稳定无偏移，不会出现工件夹偏的问题。基座侧面设置定位销孔与锁紧孔，可直接固定在铣床工作台面上，适配常规立式铣床的装夹基准。设计思路上，该夹具优先考虑手动操作的便捷性，球形握柄的设计增大了操作时的握持摩擦力，操作人员无需额外辅助工具即可完成工件的装夹与拆卸，大幅提升小批量铣削加工的上下料效率；定心夹紧的结构设计可保证圆形工件的装夹同轴度，减少铣削加工时的找正时间，适配轴类、套类小型零件的铣削加工需求。建模过程中对夹具的活动部件做了运动干涉检查，模拟螺杆转动带动卡爪开合的全行程动作，确认各部件在运动过程中无结构碰撞，夹紧行程范围内可稳定夹持对应尺寸区间的工件，同时对夹具的受力薄弱位置做了加强结构设计，保证夹紧力足够应对常规铣削加工的切削载荷，避免加工过程中出现夹具变形、工件移位的问题。模型完整还原了夹具的装配关系，各零件可单独拆分查看结构细节，便于加工制造时参考零件结构进行工艺编排。
