四柱式定位压紧工装夹具装配结构

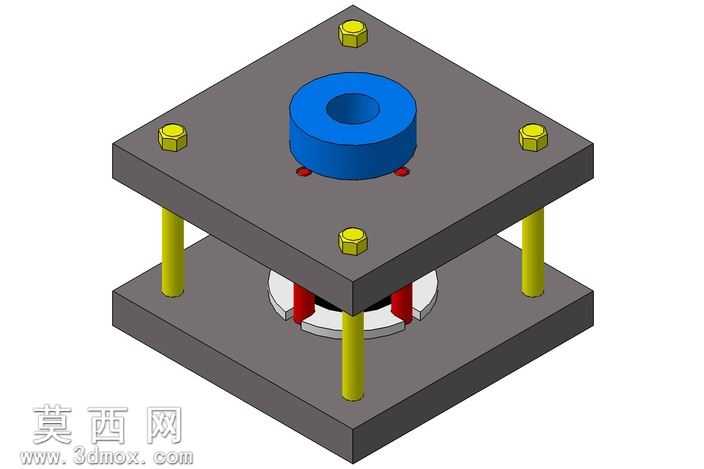

本模型为四柱式定位压紧工装夹具装配结构，采用三维建模软件完成全参数化设计，建模过程中对各零部件进行独立参数化绘制，通过装配约束完成整体结构搭建，可清晰展示各部件的装配关系与运动逻辑。模型整体采用上下双层板式支撑结构，上层板与下层板通过四根均匀分布的立式导向支撑柱连接，支撑柱与上下板的连接位置采用六角螺母进行锁紧固定，保证整体框架的结构刚性与连接稳定性。上层板中心位置设置带中心通孔的蓝色环形定位座，定位座与上层板接触面设置三处红色弹性缓冲垫，可在压紧作业时提供缓冲力，避免刚性接触损伤工件表面，同时保证压紧力均匀分布。上下板之间的中心区域设置红色径向定位卡爪结构，可在工件装入后实现径向自动定心，配合上层定位座完成工件的轴向与径向全自由度定位，保证装夹位置的一致性与重复定位精度。渲染阶段对不同功能部件赋予差异化材质：上下支撑板采用哑光灰铸铁材质，还原金属板材的磨砂质感与厚重感；支撑柱采用亮黄色工程塑料材质，清晰区分支撑结构与功能部件；六角螺母采用镀锌金属材质，还原紧固件的金属光泽与表面细节；定位座采用蓝色工程塑料材质，突出核心定位部件；缓冲垫与卡爪采用红色橡胶材质，体现弹性部件的材质特性。设计过程中遵循工装夹具的通用设计规范，优先保证定位精度与装夹可靠性，整体结构简洁紧凑，无冗余设计，各部件均采用标准化紧固件连接，便于加工制造与后期拆装维护，可直接用于同类型工件的装夹作业参考，也可作为工装夹具设计教学的演示案例，帮助理解夹具的定位原理、压紧逻辑与装配关系。
