手动杠杆式裁切压合工装设备

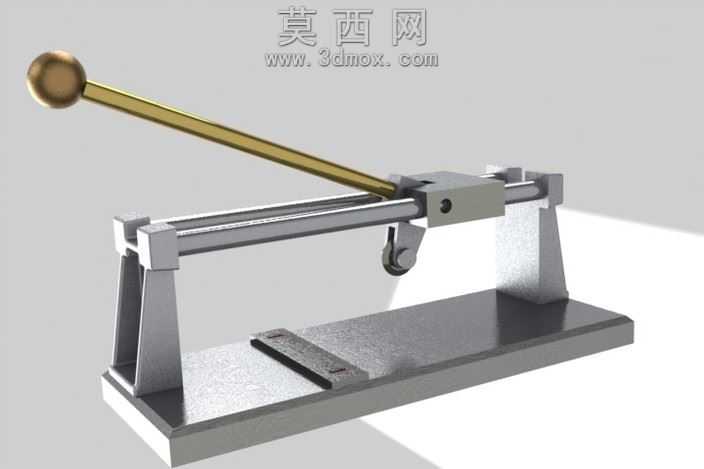

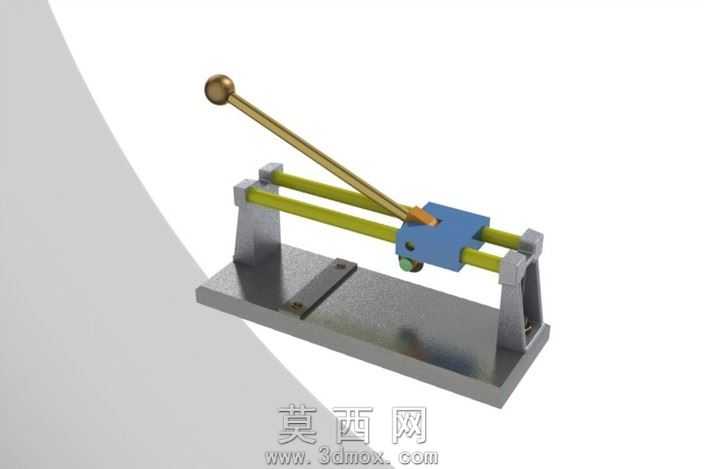

本作品为手动杠杆式压合裁切工装的三维建模作品，建模阶段采用SolidWorks完成全参数化结构搭建，首先从底部基座开始绘制，通过拉伸凸台命令构建厚重的矩形金属底座，保证工装整体的放置稳定性，底座上预留待加工工件的定位槽结构，通过切除拉伸命令精准加工出定位槽的轮廓与深度，确保工件放置时的位置精度。两侧的支撑立架采用对称式设计，通过镜像特征快速完成两侧结构的建模，立架顶部设计有平行双导轨的安装定位面，双导轨采用圆柱光轴结构，通过同轴心配合装配在两侧立架的安装孔内，保证导轨的平行度与水平度。滑动座部分通过拉伸与切除命令构建主体结构，内部设计与双导轨匹配的滑动通孔，保证滑动座可沿导轨顺畅做水平往复移动，滑动座下方安装有滚轮式压头，通过旋转配合实现压头的转动，减少压合作业时的摩擦阻力。操作杠杆部分采用长杆加球形握柄的结构，长杆与滑动座之间通过铰接轴实现转动连接，利用杠杆原理放大操作力，降低手动作业的施力强度，球形握柄采用圆角过渡处理，提升握持操作的舒适度。材质渲染阶段，底座、支撑立架、滑动座、导轨等结构件赋予磨砂金属钢材质，调整材质的粗糙度与金属度参数，还原金属加工件的哑光质感；操作长杆与球形握柄赋予黄铜材质，调整材质的反射参数，呈现黄铜特有的暖金色金属光泽；压头滚轮赋予亮面镀铬材质，突出其高硬度耐磨的特性。整体装配过程严格遵循实际机械装配的配合关系，逐一添加重合、同轴心、平行、距离等配合约束，确保各部件的运动逻辑符合实际使用状态，滑动座沿导轨的滑动行程、杠杆的摆动角度都经过参数化校核，保证机构运动无干涉。设计思路围绕手动小批量加工作业场景展开，摒弃复杂的动力结构，采用纯机械杠杆与导轨滑动结合的方案，整体结构紧凑，操作简便，无需外接动力源即可完成工件的压合、裁切类加工作业，适合小型加工工位、样品试制场景使用，建模过程中对所有棱角处都添加了合理的工艺圆角，避免应力集中的同时也提升了模型的真实感，各部件的壁厚、连接结构都参考实际机械加工的工艺要求设计，保证模型具备实际生产的参考价值。
