开关电源金属顶盖与底盖钣金结构设计

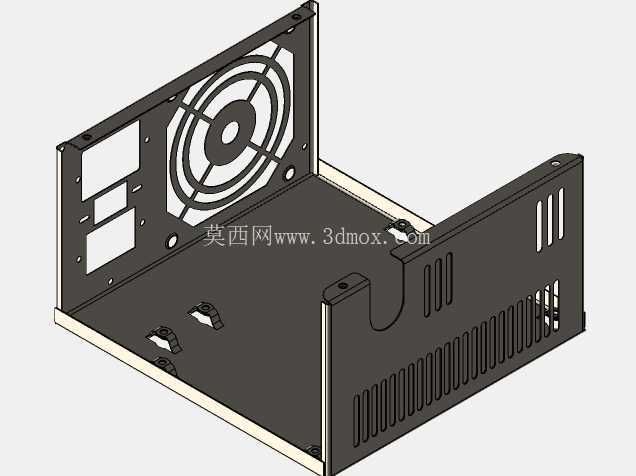

　　这套开关电源的顶盖与底盖结构，是中小功率AC-DC开关电源的核心承载壳体，广泛应用在工业控制柜、桌面式工控设备、小型通讯基站供电单元、嵌入式工控主机的供电模块场景中，承担内部功率器件防护、电磁屏蔽、散热导流、整机安装固定的多重作用。从结构设计逻辑来看，底盖采用U型折弯一体成型的钣金结构，侧壁预留的多组长条散热栅格，正对内部功率MOS管、整流桥、高频变压器的发热区域，能够在无额外辅助风道的场景下，通过冷热空气自然对流带走器件工作产生的热量，避免内部热量堆积触发电源过温保护。

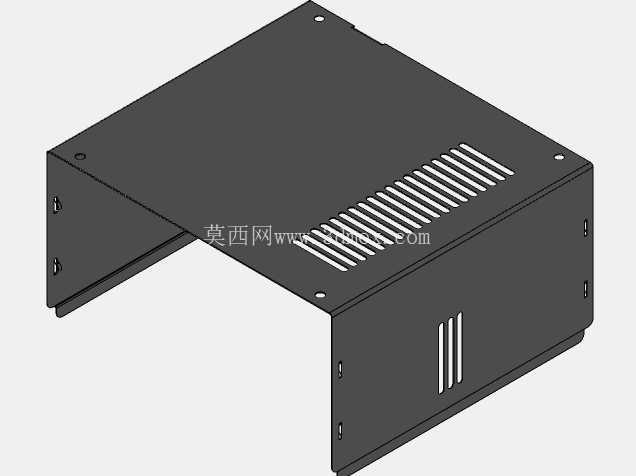

　　底盖底面冲压成型的四组带定位凸点的安装柱，是专门为内部PCB板预留的固定位，凸点高度经过精准计算，能够让PCB板底面与底盖平面预留2mm的安全间隙，既可以避免PCB焊点直接接触金属壳体造成短路，也能在PCB与壳体之间形成薄层空气流道，辅助带走PCB背面贴片元件的工作热量。顶盖部分采用平板折弯搭边结构，与底盖的配合边预留0.15mm的装配间隙，侧边预留的方形开孔分别对应电源的AC输入插座、DC输出端子、电压调节电位器的安装位置，开孔边缘做了0.2mm的内翻边处理，既可以提升开孔处的结构强度，避免钣金锐边割伤装配人员的线材与手指，也能填补端子与壳体之间的缝隙，提升整体电磁屏蔽效果。

　　顶盖侧部的大尺寸圆形带辐条开孔，是为标准8025轴流风扇预留的安装位，辐条结构既能够对风扇扇叶起到物理防护作用，避免异物触碰高速旋转的扇叶造成损坏，也不会阻挡风扇的进出风通路，在高负载供电场景下可以加装风扇实现强制风冷，提升电源的持续带载能力。在安装边界设计上，底盖两侧的外翻边预留了两组M3螺丝安装孔，孔位间距符合1U标准机箱的电源安装尺寸规范，既可以通过螺丝直接固定在设备机箱的电源安装位，也可以搭配L型安装支架实现壁挂、导轨安装等多种固定方式。壳体的所有折弯内角均做了R0.3mm的圆角处理，避免钣金折弯过程中出现应力集中导致的开裂问题，同时所有外露边缘都做了去毛刺钝化处理，符合电气设备的安全防护要求。

　　底盖内部预留的卡扣位，是为输入输出线材的线卡预留的固定点，能够在装配时将线材牢牢固定在壳体上，避免外力拉扯线材导致焊点脱落，提升整机的抗振动性能，适配工业场景下存在设备振动的使用环境。
