梯形波纹压型金属屋面板材结构

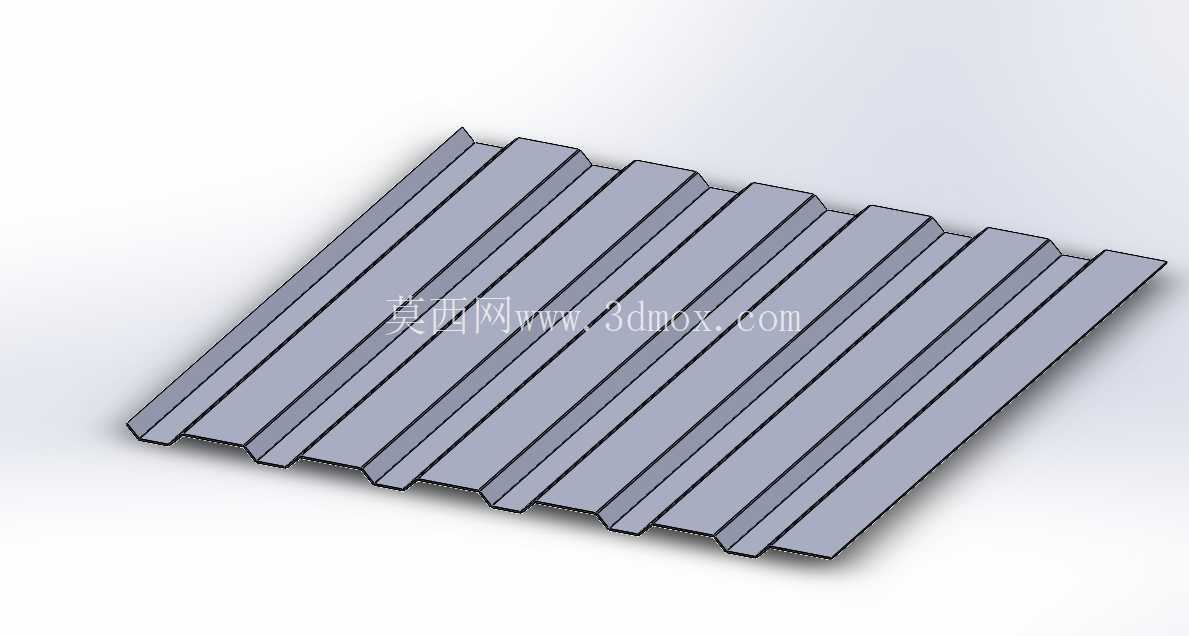

　　这类梯形波纹压型板材常见于工业厂房围护、轻钢屋面、设备外罩、临时棚舍和通风管道外护结构，建模时需要把连续辊压成型后的截面起伏关系表达清楚，而不是简单画一块带纹理的平板。板体沿长度方向布置多道平行梯形肋，肋与肋之间由平整带过渡，端部保留平直搭接边，便于现场铺排时相邻板件咬合或螺钉固定。

　　从受力角度看，梯形肋相当于沿板长方向连续分布的小梁，能够显著提高薄板在垂直板面荷载下的抗弯刚度。雨雪荷载、风吸作用和人员检修踩踏都会先作用于面板，再通过波峰、波谷把力传递到檩条或支撑框架上。设计截面时，肋高、肋距、斜面倾角和圆角半径需要协同：肋高过小，板面容易在跨距较大时出现可见挠度；肋距过密，则材料利用率下降，板件成型阻力和外观重量感也会增加。斜面采用略带拔模斜度的梯形轮廓，既符合冷弯辊压成型规律，也能减少折弯处应力集中。

　　建模过程中应优先建立完整截面草图，再沿板材长度方向拉伸或通过钣金特征生成实体。波峰顶面、波谷底面和两侧斜壁之间的过渡圆角不能省略，真实压型板在折弯位置存在连续圆弧，尖锐直角会导致有限元分析时局部应力异常，也不符合钣金加工后的成形状态。若后续需要展开下料，应统一板厚方向，确认折弯半径、中性层系数和扣除量；若只用于设备外观或装配校核，则要重点保证外轮廓、波峰间距和搭接边界准确。

　　安装边界上，板材宽度方向需要考虑有效覆盖宽度与公称宽度的差异。相邻两块板搭接时，一侧波谷或边肋会压入另一侧板边，螺钉通常布置在波峰或波谷位置，具体取决于防水构造和受力方向。板长方向端部应预留与檐口、山墙、泛水件配合的直边，不能让波纹直接终止在自由端，否则搬运和安装时容易刮伤，也难以形成密封。与檩条连接时，固定点间距要结合板厚和肋高判断，过密会限制热胀冷缩，过疏则在风吸工况下可能出现板边掀起。

　　在设备防护罩场景中，这种板件还常作为隔声、隔热或防护外皮使用。内侧若复合保温层，波谷空间可容纳部分填充材料；外侧连续沟槽有利于排水，但也会在积灰环境中形成污垢滞留带，因此选型时要结合厂房坡度、清洁条件和腐蚀环境确定肋型。三维模型把截面形状、板厚、端部边界和搭接关系完整呈现后，既可用于屋面排版统计，也可直接支撑钣金加工、装配干涉检查和支撑件间距校核。
