EATX主板安装固定托架结构设计

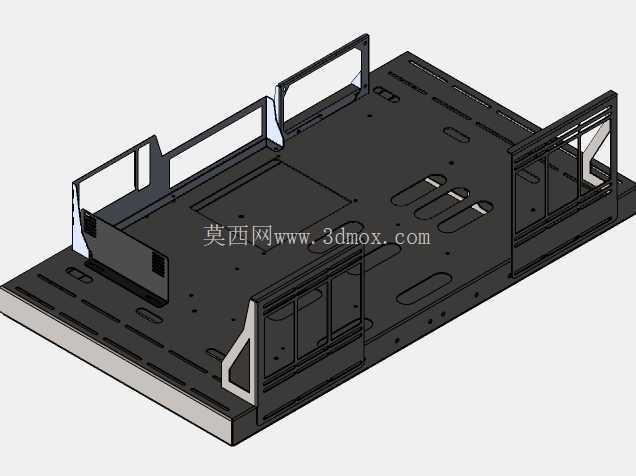

　　这款EATX主板安装托架，主要应用于台式工作站、工业控制计算机、定制化服务器机箱的内部硬件承载场景，是连接机箱底板与EATX规格主板的核心承载结构件。从实际装机需求出发，托架主体采用一体化钣金折弯成型工艺，底板区域预留了对应EATX主板规格的铜柱安装孔位，孔位公差控制在0.1mm范围内，能够完全匹配标准EATX主板的固定点位，避免安装时出现孔位错位导致的主板应力变形问题。托架两侧的立式围挡结构，一方面起到主板安装时的侧向定位作用，安装过程中只需将主板侧边对齐围挡即可快速找准安装位置，大幅提升装机效率；另一方面围挡上预留的走线缺口与通风槽，能够兼顾机箱内部的线缆梳理与风道流通需求，避免线缆杂乱遮挡主板供电模块、芯片组区域的散热风道。

　　设计阶段充分考虑了安装边界的适配性，托架整体外轮廓尺寸严格遵循EATX主板的安装规范，底板厚度选用1.2mm冷轧钢板，在保证整体结构刚性的同时控制自重，不会额外增加机箱底板的承重负担。围挡区域的折弯角度经过反复校核，既保证了足够的结构强度不会在主板安装、运输过程中出现形变，又预留了足够的手部操作空间，方便操作人员在托架固定后完成主板供电线、数据线的插接作业。托架表面采用黑色哑光喷塑处理，除了基础的防锈耐腐蚀作用外，哑光表面不会在机箱内部产生光线反射，避免干扰部分带侧透机箱的内部视觉效果。

　　针对大尺寸主板长期使用易出现中部下弯的问题，托架底板对应主板CPU、内存插槽的重载区域做了局部压筋加强处理，无需额外加装主板支撑柱即可避免主板长期受力形变，保障内存、CPU等核心硬件的接触稳定性。围挡上的异形加强筋结构，在不增加板材厚度的前提下提升了立式结构的抗扭强度，即使在机箱运输过程中受到侧向冲击，也不会出现围挡变形挤压主板元件的问题。
