小型轴流散热风扇结构三维设计

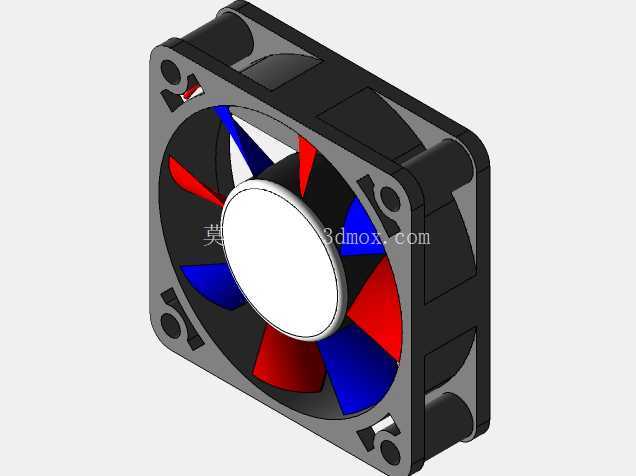

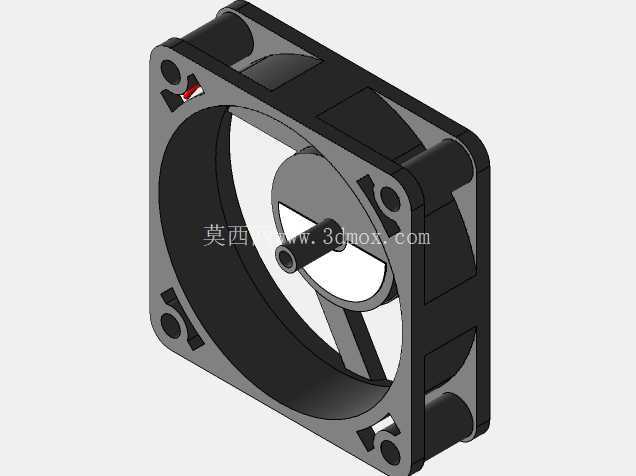

　　这类小型轴流风扇是电子设备、工控机柜、小型电源模块散热系统里的核心风冷部件，日常选型和结构设计中，首先要匹配安装空间的边界约束，常规同规格产品的外框多采用方形切角设计，四个角预留标准安装孔位，可直接适配M3规格的自攻螺丝或者减震胶钉安装，安装时需要预留至少5mm的周边进风间隙，避免贴壁安装导致进风阻力过大、风量衰减超30%的问题。从结构设计逻辑来看，外框采用一体式注塑成型结构，边框壁厚控制在1.2-1.5mm区间，既保证足够的结构强度，避免安装锁紧时出现框体变形，又能控制整体重量，适配轻量化设备的装配需求。

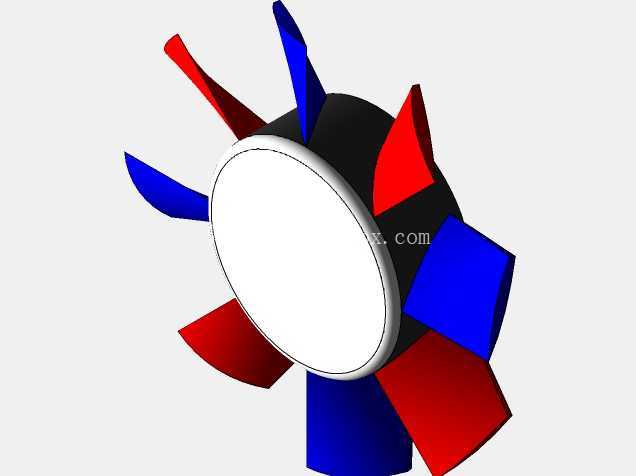

　　中心的轮毂部分做了圆弧过渡导流设计，轮毂直径与扇叶外径的比例控制在0.35-0.4区间，这个比例区间能平衡扇叶有效做功面积与中心电机的安装空间，减少中心区域的气流紊流损失。扇叶采用等距七叶布局，叶型做了扭角渐变设计，从叶根到叶梢的安装角从28度逐步递减到18度，这种变扭角设计能让扇叶在不同径向位置的线速度匹配合理的气流攻角，降低运转时的涡流噪音，同时提升风压输出的稳定性，适配密闭机柜这类有一定风阻的应用场景。

　　实际应用中，这类风扇常被用在工控PLC控制柜、小型开关电源、台式电脑机箱、3D打印机控制盒、投影仪内部的散热回路中，根据安装位置的不同，可以设计成吹风或者抽风两种装配方向，抽风安装时更适合带走设备内部积聚的热空气，形成稳定的内部气流循环，吹风安装则适合针对特定发热元件比如功率管、变压器做定向强制风冷。设计时还要注意出线端的结构处理，引线从外框侧边的出线槽引出，槽位做了圆角防割处理，避免装配时拉扯线材导致绝缘层破损，同时预留了线卡固定位，防止运转震动导致线材移位触碰扇叶引发故障。

　　扇叶与外框内壁的径向间隙控制在0.8-1.2mm，间隙过大会导致叶尖漏风损失风压，间隙过小则容易因为注塑收缩偏差、装配公差累积出现扇叶擦框的问题，影响运转可靠性。另外外框的四个安装面做了平面度管控，装配后能与安装面紧密贴合，减少缝隙处的气流短路，提升整体散热效率。在做三维建模时，需要重点还原扇叶的曲面扭角特征、外框安装孔的位置度、中心电机舱的配合尺寸，这些参数直接影响后续结构验证、3D打印手板打样以及批量开模的尺寸准确性，建模时还要预留电机装配的止口位，保证电机压装后同轴度偏差控制在0.1mm以内，避免高速运转时出现动平衡超差、震动过大的问题。
