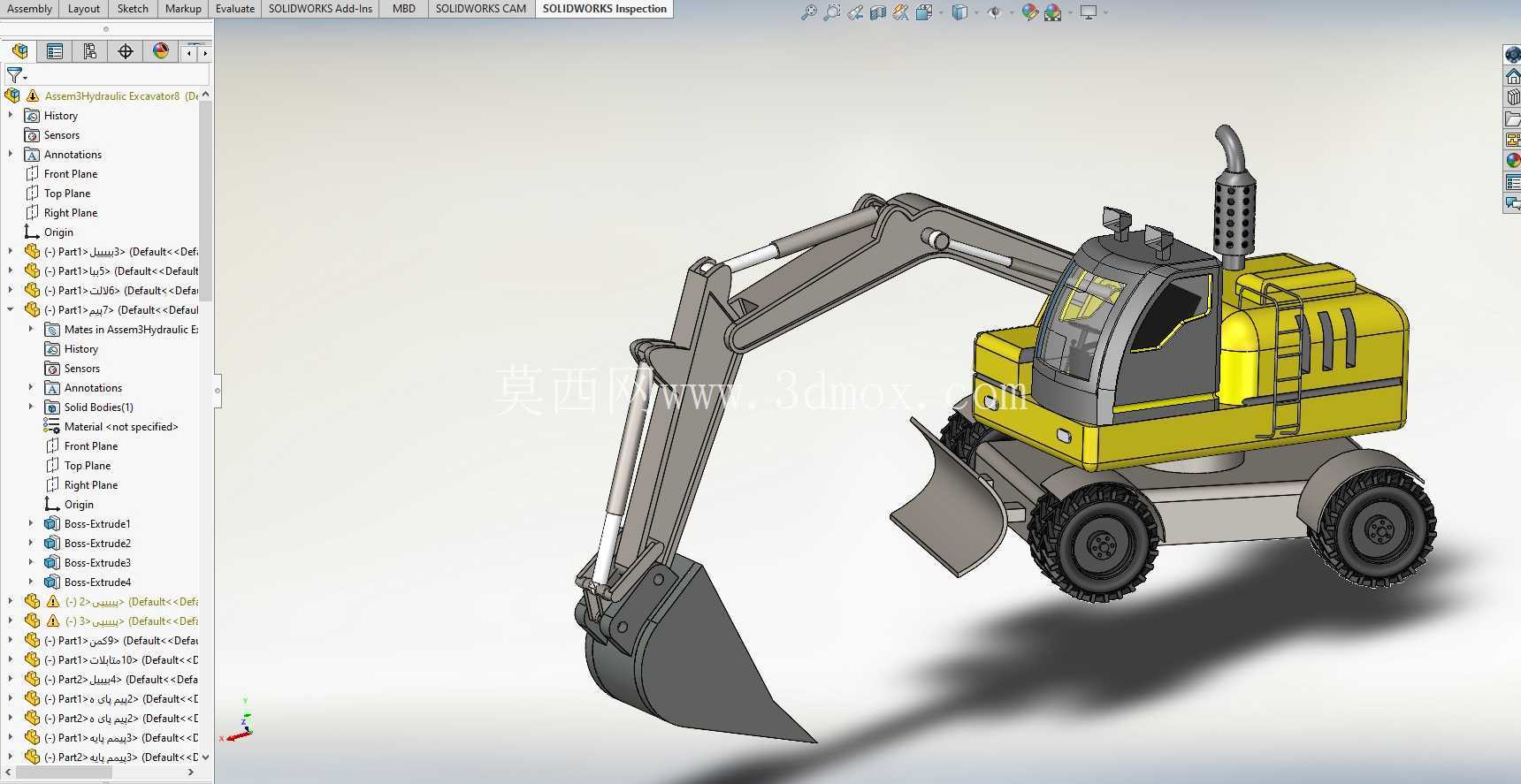

轮式工程挖掘机械整机结构造型设计

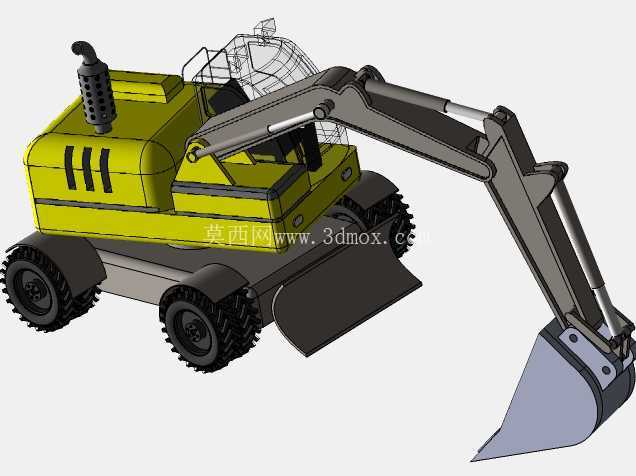

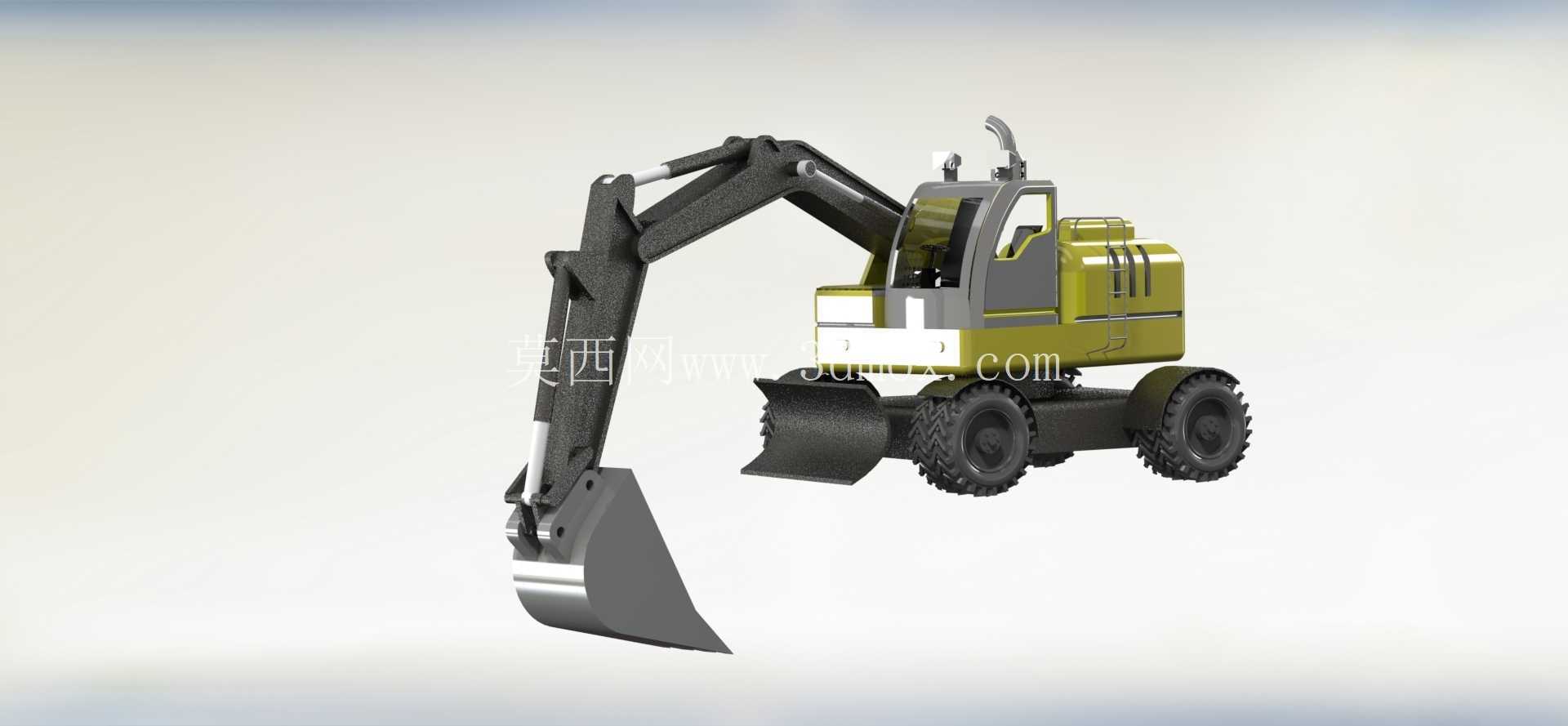

　　该轮式挖掘作业装备的三维结构造型，面向城镇管网抢修、市政道路养护、厂区零散土方转运、农林场地平整以及狭小施工区域的短距离转场作业场景展开设计。区别于履带式挖掘设备对拖车转运的依赖，轮式行走底盘可直接在硬化铺装路面完成工位间转移，不会对沥青、混凝土路面造成履带碾压损伤，在城市街巷、居民小区、园林绿化等对路面保护要求较高的作业场景中适配性更强。整机作业功能覆盖浅层土壤开挖、沟槽修边、散料归集、小型构件吊装辅助等常规工程需求，工作装置采用铰接式动臂、斗杆与铲斗的串联连杆布局，各铰接回转副预留了液压油缸的安装行程空间，可通过三组执行油缸的协同动作完成斗杆收放、动臂抬升落料、铲斗翻转挖掘的完整作业循环。

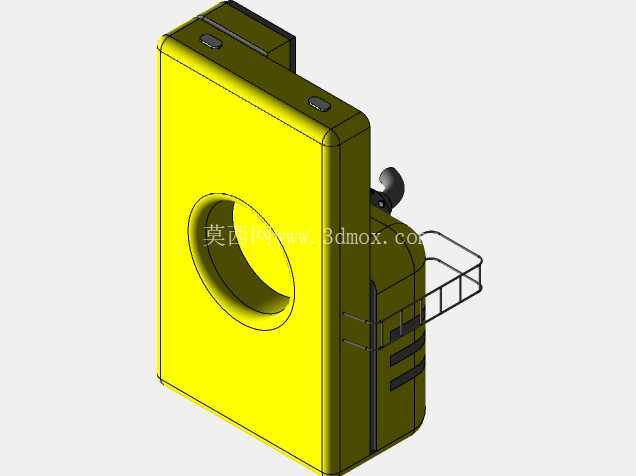

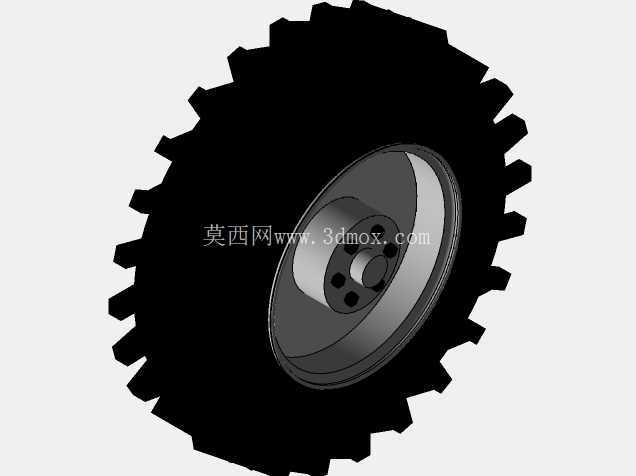

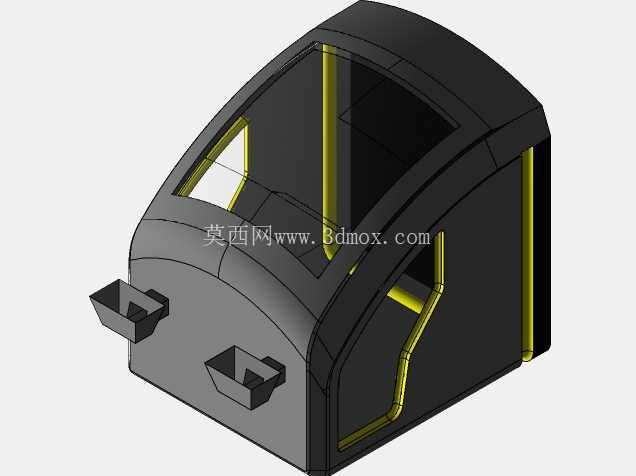

　　建模过程中优先还原真实工程装备的尺寸比例关系：行走轮组的轮距、轴距参照同吨位轮挖的通行边界设定，保证整机在狭窄通道转向时不会出现轮体干涉；上部机身的回转支承区域预留了足够的安装法兰空间，覆盖发动机舱、液压阀组、驾驶室、配重块的布置区间，机身尾部外廓尺寸控制在合理回转半径内，避免贴墙作业时尾部碰撞周边障碍物。驾驶室采用框架式防护造型，操作视野覆盖铲斗作业全范围，机身侧部的散热舱、检修口位置均按照实车维护逻辑排布，液压管路沿动臂、斗杆的内侧走线，既规避作业过程中碎石剐蹭，也预留了管路弯折的活动余量。

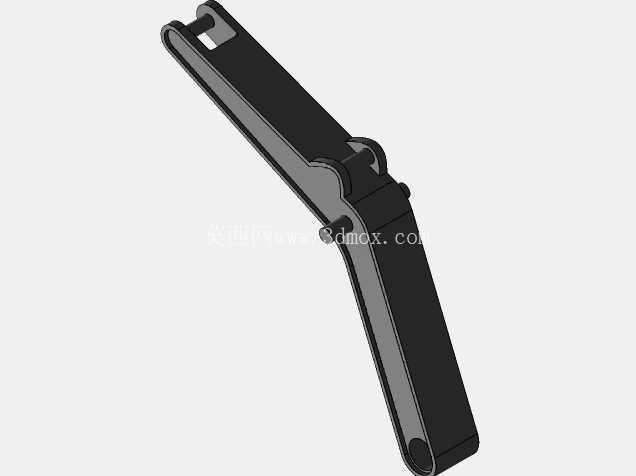

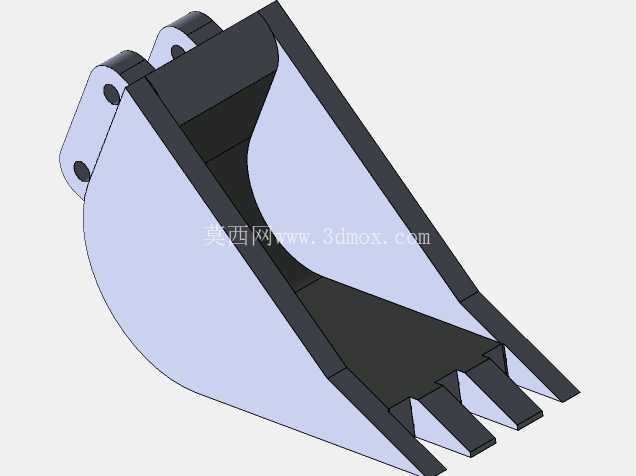

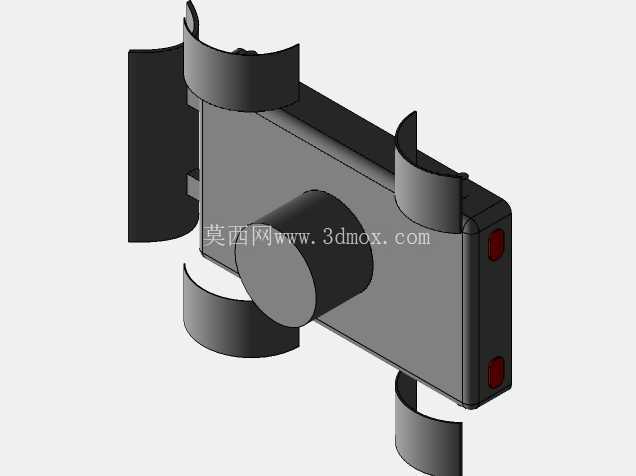

　　铲斗斗齿、斗唇的切削角度按照土方切入工况设计，斗杆与动臂的铰接点位置经过运动包络校核，保证最大挖掘深度、最大卸载高度都处于合理作业区间，轮式底盘的转向桥、驱动桥结构也在模型中完成对应造型还原，整体结构逻辑贴合实际工程装备的装配与使用需求，可作为工程机械结构教学、作业工况运动仿真、外观方案迭代的参考载体。
