台式机内置轴流散热风扇结构设计

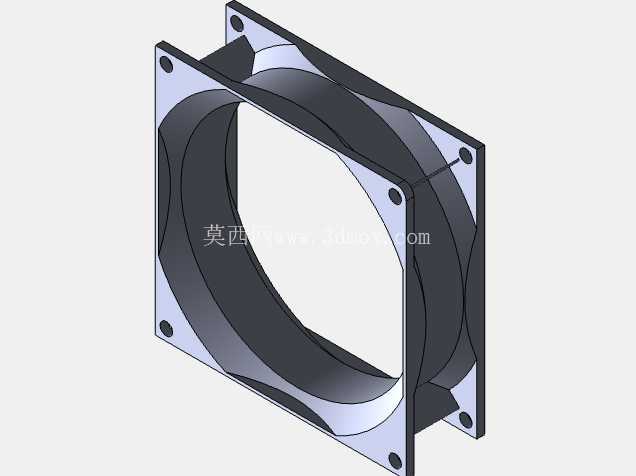

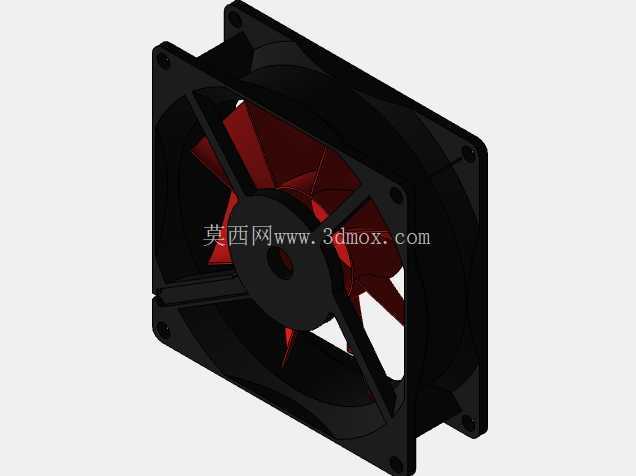

　　这款轴流散热结构主要面向台式计算机机箱内部风冷散热场景，可适配标准ATX、MATX机箱的风扇安装位，也可用于ITX紧凑型机箱的定制散热布局，同时也能兼容小型工控机、桌面式计算设备的通风散热需求，核心作用是通过定向气流带动，将CPU、显卡、主板供电模块等发热元件产生的积热快速排出设备腔体，避免元器件长期在高温阈值下运行出现性能降频、寿命折损的问题。从结构设计逻辑来看，整体采用方形外框加中心轮毂的经典轴流布局，外框四角预留了标准安装孔位，孔位间距符合消费级机箱风扇的通用安装规范，安装时可配合橡胶减震钉或者金属自攻螺丝固定，能有效降低扇叶转动时传递到机箱壳体的共振噪音。

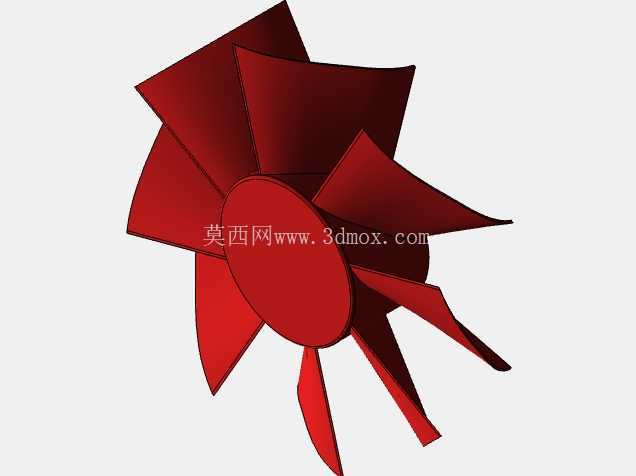

　　扇叶采用七叶后掠式曲面设计，曲面弧度经过气流导向优化，在相同转速下能获得更高的风压与风量表现，同时切割气流的噪音更低，扇叶边缘做了薄化处理，减少转动时的风切涡流。中心轮毂位置预留了电机安装腔体，可适配标准尺寸的直流无刷电机，电机走线可顺着外框内侧的走线槽引出，避免线缆干涉扇叶转动。外框的厚度控制在常规25mm标准规格，安装时不会和机箱内侧的内存马甲、CPU散热器高塔、显卡背板等部件产生空间干涉，安装边界兼容性强。

　　在功能特性上，该结构支持正向吹风与反向排风两种安装方向，可根据机箱内部的风道组建需求灵活调整，比如前置进风位安装时朝向机箱内部吹入冷空气，后置、顶置排风位安装时朝向外部排出热空气，多组同规格风扇配合可形成完整的机箱内部空气循环通路。扇叶与外框内壁之间预留了均匀的转动间隙，既避免扇叶转动时蹭到外框产生异响，也不会因为间隙过大导致气流回流损失风压。外框的四个边角做了小倒角处理，安装时不会割伤安装人员的手部，也能避免和机箱安装位的钣金锐边产生卡滞。整个结构的壁厚设计均匀，兼顾了结构强度与轻量化需求，采用塑料注塑成型时不会出现缩痕、翘曲等成型缺陷，量产一致性好。

　　对于结构设计从业者来说，该模型的扇叶曲面建模逻辑、安装孔位的公差配合、外框加强筋的布局方式都有较高的参考价值，可直接复用在小型风冷散热设备的结构开发中，也可作为同类轴流风机设计的基准参考模板，调整扇叶数量、曲面角度、外框尺寸后即可适配不同散热功率需求的场景。
