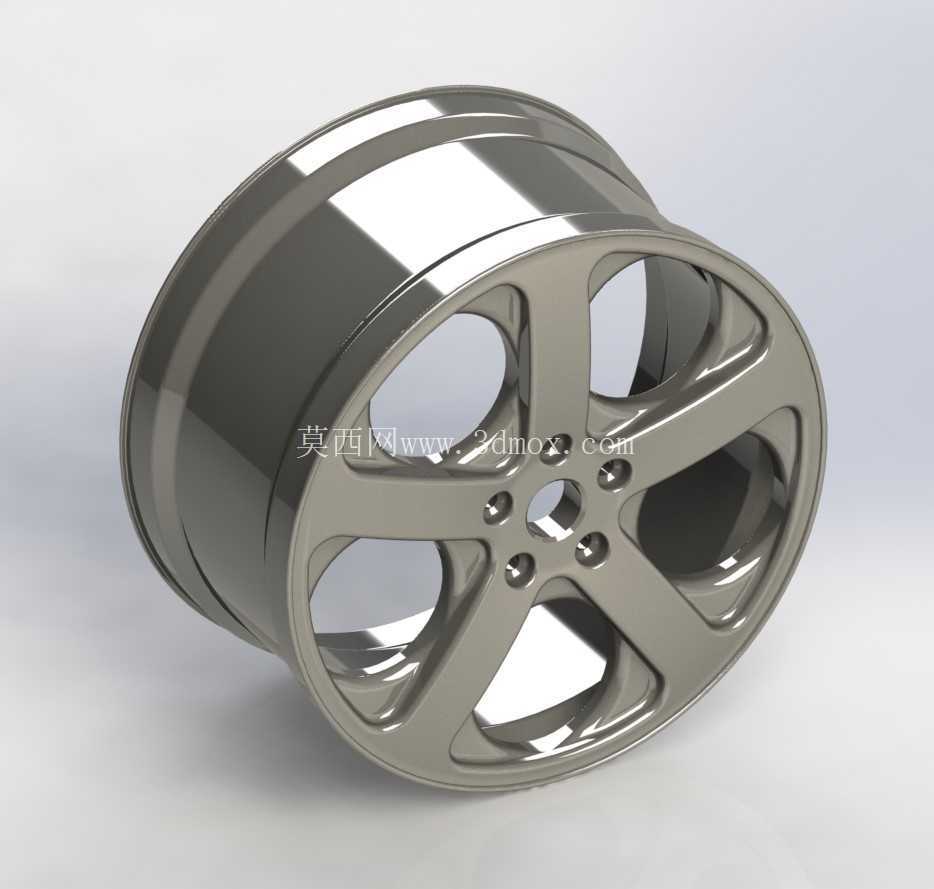

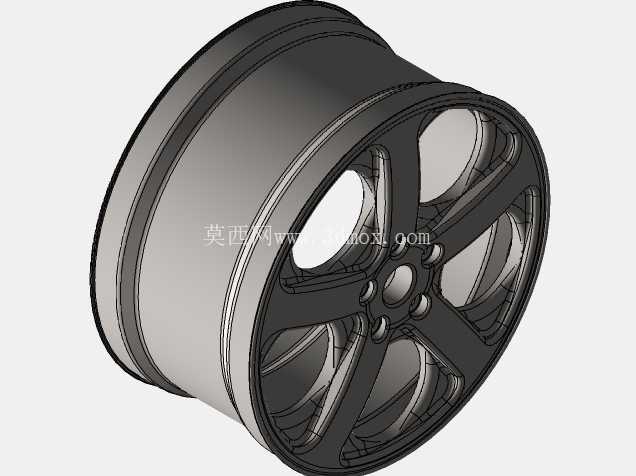

17英寸五辐乘用车铝合金轮毂结构设计

　　这款17英寸轮辋的设计，首先要匹配紧凑型家用轿车、入门运动车型的行走系统安装需求，日常行驶中需要承载整车整备质量加额定载荷的全部受力，同时传递制动、驱动过程中的扭矩，还要缓冲路面颠簸带来的冲击载荷。设计初期先锁定安装边界：轮辋名义直径17英寸，对应适配的轮胎扁平比覆盖50到60区间，PCD孔位采用常见的五孔布局，中心孔直径、螺栓孔节圆直径严格对标同级别量产车型的轮毂安装规范，不需要额外加装变径圈就能直接适配对应车型的转向节轴头，避免安装后出现高速抖动的问题。

　　轮辐采用五辐宽条式结构，不是单纯追求外观运动感，每根轮辐的截面都做了渐变厚度设计，靠近轮心安装盘的位置厚度更大，向轮辋边缘延伸时逐步收薄，在保证整体抗弯、抗扭强度的前提下，尽可能降低旋转件的非簧载质量，提升悬挂系统的响应速度。轮辋的轮缘部分做了加厚处理，应对日常行驶中上路肩、过坑洼时的侧向冲击，避免轮缘变形导致轮胎漏气。气门嘴的安装位置特意避开了轮辐的遮挡区域，后期充气、加装胎压监测传感器时不需要拆卸轮胎就能直接操作，降低售后维护的难度。轮辐背面设计了均匀分布的减重凹槽，同时在螺栓安装座周围做了加强筋结构，分散螺栓紧固时的压应力，避免长期使用后安装位出现应力开裂。

　　整个轮毂的曲面过渡全部做了圆角处理，没有尖锐的应力集中点，铸造时的拔模斜度控制在合理范围，适配低压铸造的生产工艺要求，后期如果做表面抛光、镀铬或者烤漆处理，曲面的光影过渡均匀，不会出现突兀的棱角。实际装车场景中，这款轮辋的ET值（偏距）设定在35到40区间，不会超出车身翼子板的边界，同时转向时不会与减震器、刹车卡钳发生干涉，即使后期升级大尺寸刹车卡钳，轮辐内侧预留的空间也能容纳四活塞卡钳的安装需求，不需要加装垫片。轮辋的胎圈座位置严格按照国标设计，与轮胎胎圈的配合过盈量控制在合理范围，安装轮胎时不会出现压伤胎圈的问题，高速行驶时也不会出现轮胎脱圈的风险。
