带盘式制动结构的轮毂电机行走轮

　　该行走轮组件面向小型电动搬运设备、低速巡检平台、厂区辅助推车及紧凑式移动底盘的轮端集成需求，将承载轮胎、轮毂、驱动电机与盘式制动结构整合在同一轮轴空间内，减少独立传动件和外置制动支架的布置占用。轮体外侧采用带连续胎纹的橡胶轮胎轮廓，胎面花纹沿周向分布，兼顾铺装路面与轻度粗糙地面的抓附表现，轮辋与轮胎配合边界按常规充气轮或实心轮的装配关系建模，便于在方案阶段校核胎侧包络、轮腔空间和周边挡泥、转向间隙。

　　结构中心伸出的轮轴段保留了轴端紧固与安装对接特征，轴径、轴肩和螺纹段可作为与车架叉口、轴承座或悬挂摆臂连接的参考边界。盘式制动相关结构集中在轮毂内侧区域，制动盘随轮体旋转，制动卡钳的安装位置在整车布置时需要预留固定面和拆装空间；这种布置能够在较小轮径内获得稳定的摩擦制动面，制动热容量相比轮缘抱刹更均衡，也便于维护时单独检查摩擦片间隙。轮毂电机部分嵌入轮辋内腔，电机外圆与轮辐支撑形成同轴关系，动力直接作用于车轮，省去链条、链轮或外置减速箱，适合对噪声、传动效率和外露部件防护有要求的低速行走场景。

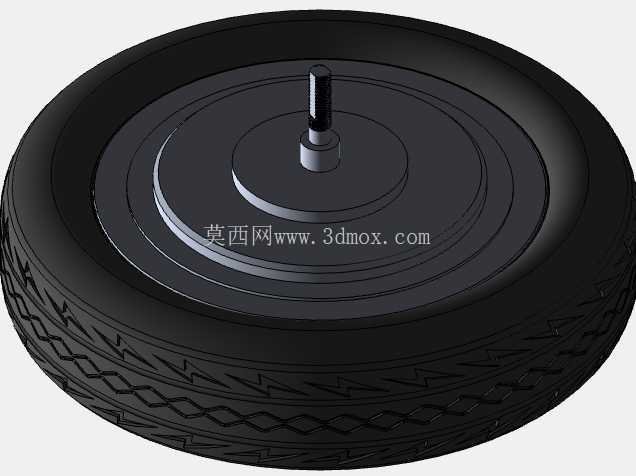

　　从建模思路看，轮胎外圆、胎侧圆弧、轮辋台阶、制动盘摩擦面和中心轴均围绕同一回转轴线建立，花纹块以周向阵列方式呈现，既能表达外观细节，也方便后续简化为有限元分析或运动干涉检查模型。轮辐区域采用多层圆盘和环形加强轮廓，视觉上对应轮毂壳体与电机端盖的分层结构；设计时应重点核对电机外径与轮胎内圈之间的径向间隙，避免轮辋变形或轮胎装配后触碰旋转壳体。轴向尺寸方面，轴端突出长度决定了车架侧板外侧的螺母锁紧空间，制动盘所在侧则要兼顾卡钳厚度、线束引出方向和轮毂端面跳动。

　　在实际选型中，该类轮端组件常用于短距离转运、低速牵引和自主移动平台，轮上集成驱动可降低底盘复杂度，盘式制动则提升坡道停驻和频繁启停的可靠性。三维模型可用于轮仓包络验证、制动卡钳位置确认、轴端连接方式比对以及整车总装干涉检查；若进入详细设计，还需结合载荷、轮速、制动力矩和轮胎材料进一步补充轴承选型、密封结构、电机固定螺栓及摩擦片磨损补偿细节。
