弹性柱销联轴器传动联接结构

　　该结构属于旋转设备中常用的弹性柱销联轴器，主要布置在电机输出轴与减速器、泵、风机或输送机输入轴之间，用来完成两根轴的扭矩传递。现场安装时，两根轴往往难以做到完全同轴，设备运行后还会因底座变形、轴承间隙、热膨胀和载荷波动产生微量偏移，这类联轴器通过沿圆周分布的柱销和弹性套承担错位补偿，避免刚性联接把附加弯矩直接传入轴端和轴承。

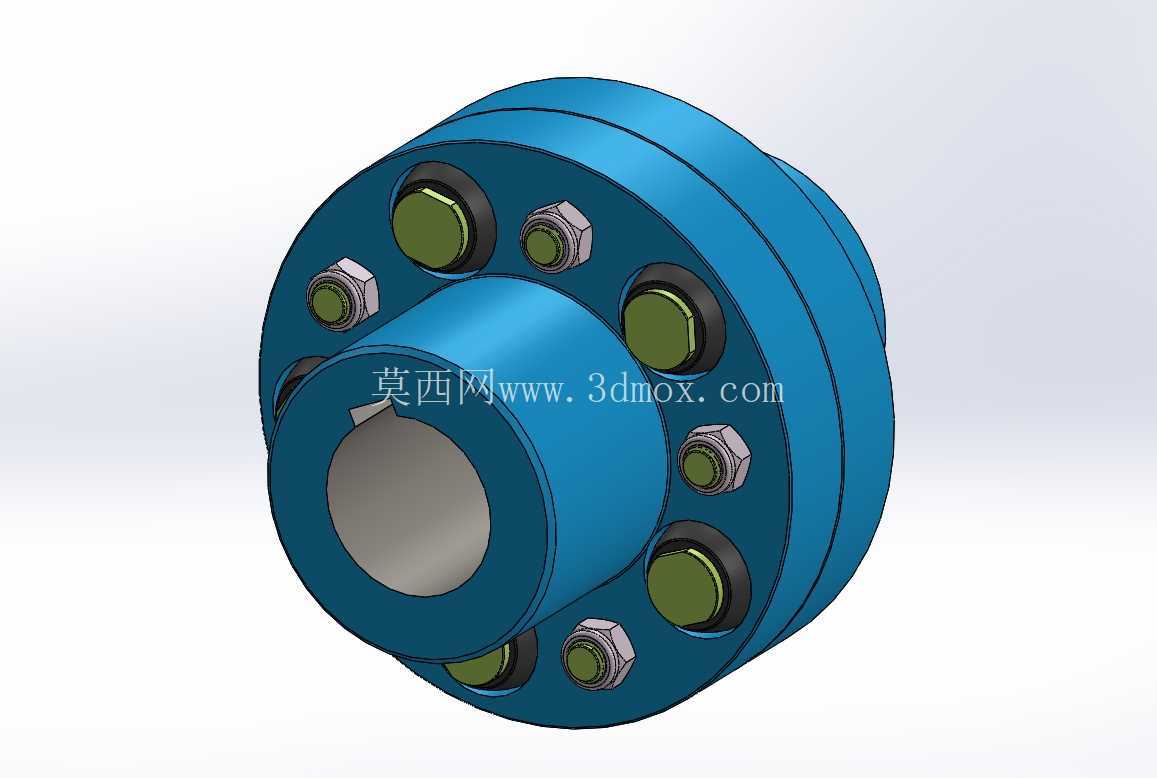

　　从结构上看，模型由两个半联轴器、柱销、弹性元件、垫圈和锁紧螺母组成。一侧半联轴器带有较长轮毂，可与主动轴形成足够的配合长度；另一侧半联轴器通过端面圆周孔与柱销配合。柱销不是简单光杆穿装，而是在孔位处设置弹性缓冲套，受载时依靠弹性体变形吸收冲击，并允许两轴之间存在少量角向、径向和轴向偏差。端部螺母将柱销轴向固定，垫圈分散压紧力，使拆装维护时能够逐件检查和更换易损件。

　　建模时需要重点表达半联轴器的同轴关系、法兰端面贴合状态以及柱销阵列位置。轮毂内孔是安装边界的核心，轴孔直径、键槽宽度和有效配合长度直接决定可适配的轴径；法兰外径决定联轴器在防护罩内的旋转空间，轮毂长度则影响轴端伸入距离和锁紧件布置。圆周柱销孔不能只按外观阵列处理，应保证孔中心圆直径、孔间距与弹性套外径相匹配，否则装配时会出现柱销偏载或弹性件无法压入的问题。

　　实际选型中，这类零件多用于中低速、载荷有轻微冲击的传动场合。它不像膜片联轴器那样强调高扭转刚度，也不像刚性法兰联轴器那样要求严格对中，而是在传递扭矩的同时兼顾缓冲吸振。设计时需校核柱销剪切与挤压强度、弹性套耐久变形量、半联轴器轮毂壁厚以及键联接承载能力。外形建模还应保留倒角、退刀和螺母避让空间，使三维结构既能用于工程展示，也能服务于装配干涉检查和传动方案校核。
