立式圆柱储油容器带提手加油口结构

　　这类立式圆柱油容器主要面向小型液压站、集中润滑系统、试验台架以及移动式维修供油场景，承担润滑油、液压油或工艺用油的短时储存、转运与补油功能。相比方形油箱，圆柱筒体在相同壁厚下具有更好的环向受力状态，内部无尖角死角，清洗和排污时更容易处理沉积物，也便于在筒体外围布置抱箍、捆扎带或简易支架。

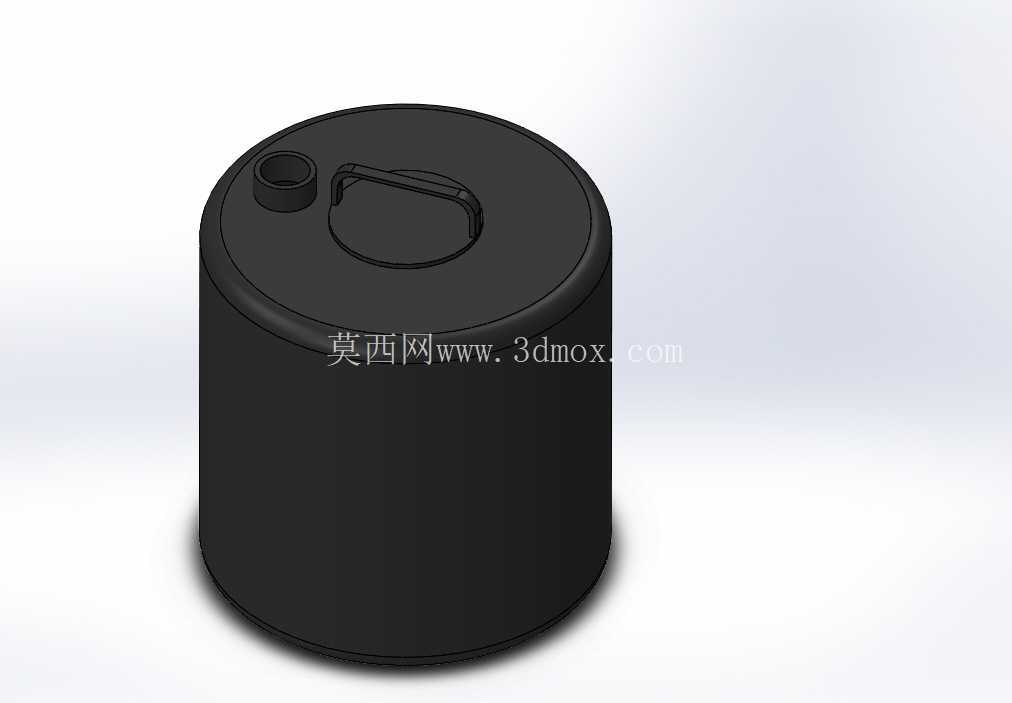

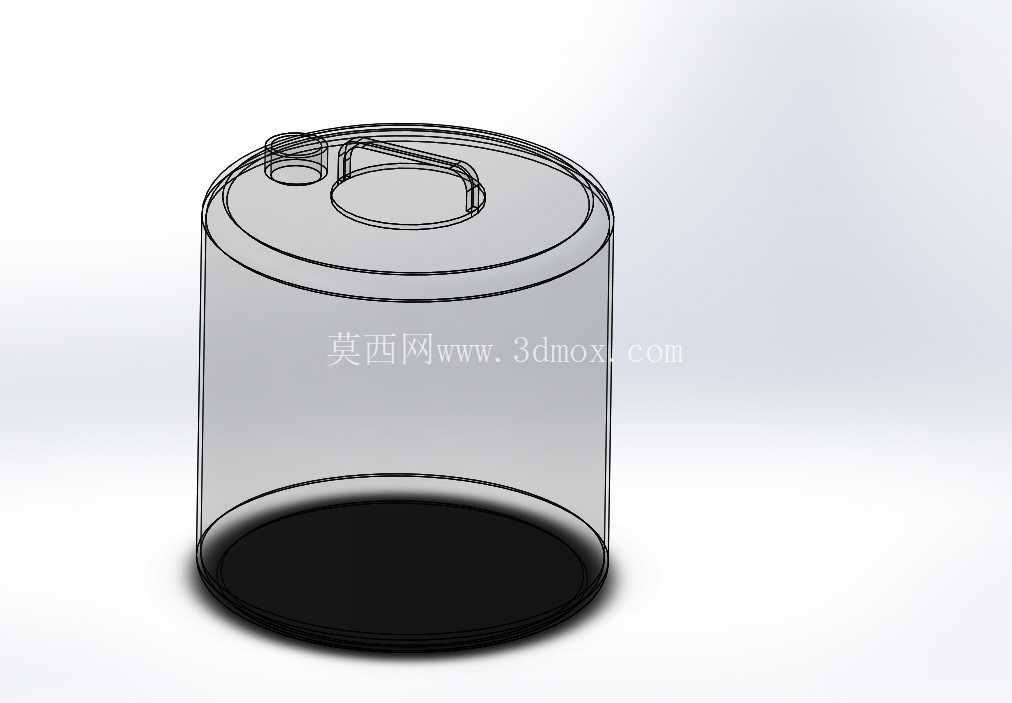

　　模型整体采用直立圆筒布局，底部为封闭平底，可直接放置在工作台、设备台面或检修地面上；侧壁保持连续光面，没有突出的横向法兰，因此在狭小机柜内布置时，侧向占用边界比较规整。筒体上部设置圆形顶盖，顶盖与筒身形成封闭储油空间，能够减少灰尘、切屑和水分落入油液。对于现场补油频繁的工位，这种结构不需要额外配置大型油箱，可作为独立周转油桶使用，也可以在小型设备中作为内置储油单元。

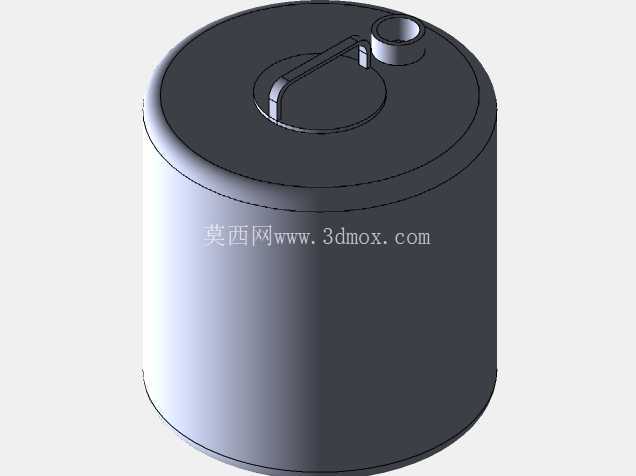

　　顶盖上的结构重点集中在两处：一处是偏置的管状加油口，另一处是横跨顶盖的提手。加油口采用向上伸出的短圆筒形式，端口高于顶盖平面，加注时可引导油流进入容器，减少沿顶盖表面漫流；偏高的接口也能在液面波动时降低溢油风险。实际工程中，该接口可继续配装滤网、通气盖、快速接头或软管，用于过滤杂质、平衡气压以及连接抽油泵。提手沿顶盖轮廓弯曲，两端与顶盖固定，中部形成握持空间，搬运时受力点靠近容器上部，单人短距离转移较为方便；提手的弧形走向避开了加油口区域，加注油液时不会与油壶或漏斗发生明显干涉。

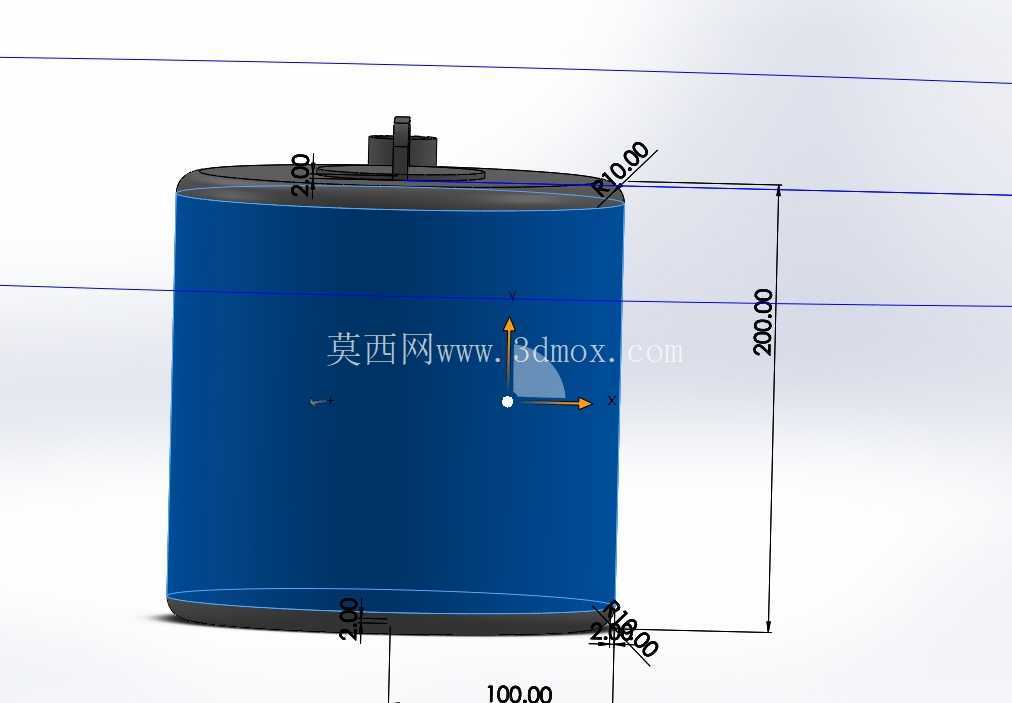

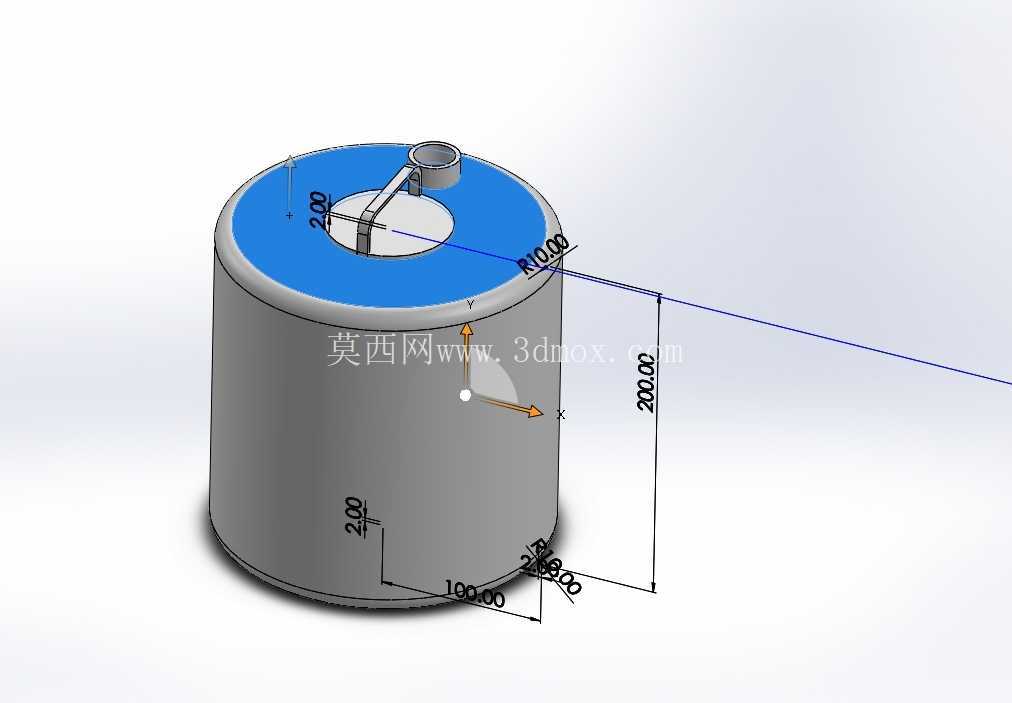

　　从建模思路看，筒体、顶盖和加油口均以回转特征为基础，适合通过拉伸、旋转和抽壳方式建立主体，再对边缘进行圆角过渡。提手属于折弯杆类结构，可按扫掠路径生成，并在根部保留连接面，避免出现仅视觉贴合而无实体交接的问题。平底与侧壁交界处需要关注壁厚连续性，若后续用于焊接件设计，可在底缘预留焊接坡口或增加卷边结构；若采用塑料或钣金成型，则应结合拔模斜度、折弯半径和材料延展率复核。

　　安装边界方面，外径决定了设备柜内的最小占位宽度，高度方向除筒体本身外，还应为加油口上方预留漏斗、接头和手部操作空间；提手抬起后也会占用顶部空间，布置顶盖上方管路时不能只按筒顶平面计算。容器底部若长期承受满油重量，应在台面增加防滑垫或定位圈，防止转运振动引起滑移。侧壁若要接入吸油管、回油管、液位计或排污阀，可在模型后期于筒体低位和高位分别开孔，但开孔位置应避开提手根部与顶盖加强区域，并校核削弱后的密封和刚度。

　　在润滑系统中，该容器可与手动泵、电动抽油泵或微型齿轮泵配合，形成简易供油单元；在维修场合，它适合盛装换下来的润滑油，也可作为干净油品的中转桶。结构没有复杂内部隔板，适合小容量、轻量级、频繁移动的用油需求，设计时重点控制筒体稳定性、提手强度、加油口密封以及顶部操作空间。
