集成温湿度检测的质量传感实验装置

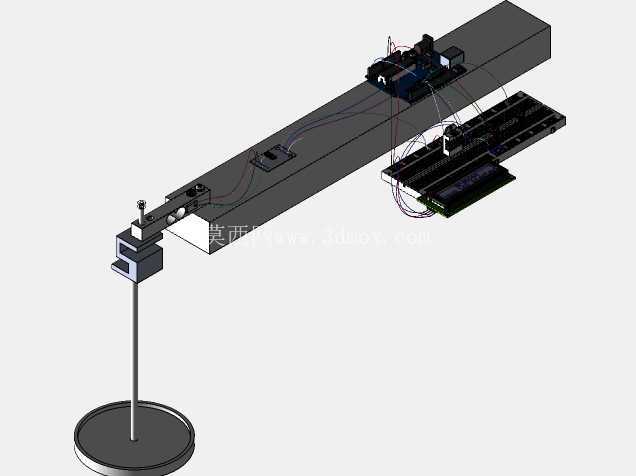

　　这套传感集成装置主要面向小量程计量校准、教学实验类场景搭建，核心功能是实现小载荷质量检测同时同步采集环境温湿度参数，解决常规质量检测场景中温湿度漂移带来的测量误差补偿问题。从结构布局来看，装置采用长条形铝型材作为承载基座，基座上沿长度方向依次排布加载端、应变检测单元、信号调理模块、主控板卡以及温湿度传感模块，加载端采用竖直导杆配合底部载物托盘的结构，导杆与基座上的直线轴承配合，保证加载力沿竖直方向传递，避免侧向分力对应变片检测精度造成干扰，导杆的有效行程预留了15mm的过载余量，防止超量程加载时结构发生塑性形变。

　　应变检测单元采用悬臂梁式应变片贴装结构，悬臂梁一端通过螺栓刚性固定在基座端面，另一端与加载导杆刚性连接，应变片采用全桥接线方式接入信号调理板，可有效抵消温度变化带来的应变片阻值漂移，信号调理板输出的模拟电压信号直接接入arduino主控的模拟输入端口，通过内置的标定系数转换为实际质量数值。温湿度模块DHT22通过杜邦线直接连接到主控板的数字IO端口，模块安装位置避开了应变调理板的发热区域，距离加载端水平距离220mm，既可以准确检测实验环境的温湿度参数，又不会受到加载操作时的机械碰撞干扰。

　　面包板区域预留了足够的接线空间，可根据实验需求扩展额外的传感模块或者执行器件，液晶显示屏通过排针固定在主控板上方，屏幕倾斜角度设置为30度，方便实验人员站立操作时直接读取检测数值，无需额外调整视角。整套装置的安装边界尺寸控制在长450mm、宽120mm、高280mm范围内，基座底部预留了4个M5的安装螺孔，可直接固定在标准实验工作台面上，也可搭配减震脚垫放置在普通桌面使用。设计过程中充分考虑了本科教学实验的拆装需求，所有模块之间均采用接插件连接，无需焊接即可完成整套装置的组装与调试，应变片的贴装位置预留了可视化窗口，方便实验人员观察应变片的粘贴状态，也可手动完成应变片的更换与重新标定操作。

　　电路布线沿基座侧面的走线槽排布，所有导线均预留了10mm左右的冗余长度，避免装置调整过程中导线被扯断，信号线路与供电线路分开排布，减少电源纹波对微弱应变信号的干扰。在实际使用过程中，这套装置可完成小质量物体的称重检测、温湿度对质量检测精度的影响验证、传感器标定方法实操等多个实验项目，加载端的托盘可根据检测需求更换不同规格的载具，适配不同形状、不同尺寸的被测物体，悬臂梁的固定端采用可拆式螺栓连接，可根据量程需求更换不同厚度、不同材质的悬臂梁件，覆盖0-100g、0-500g、0-2kg等多个常用小量程检测区间。温湿度数据可与质量检测数据同步输出，方便实验人员建立温湿度-质量误差补偿模型，提升复杂环境下的小质量检测精度，整套结构没有采用复杂的定制加工件，绝大多数零部件均可通过常规五金渠道采购，加工成本低，装配难度小，既适合教学实验场景的批量搭建，也可作为小型计量检测工位的临时检测装置使用。
