塔式机箱六风扇扩展存储模组框架

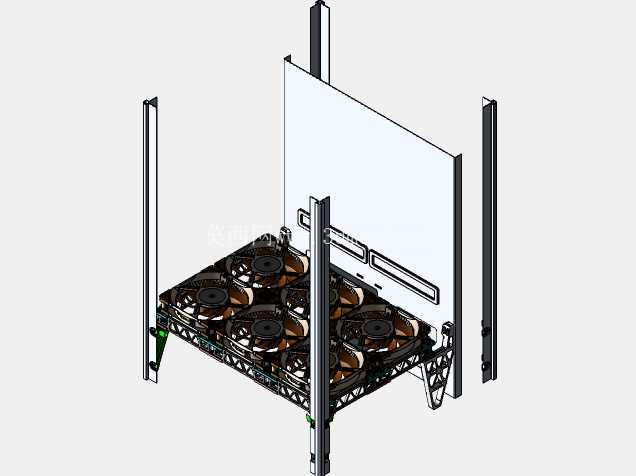

　　这套结构面向塔式机箱内部的高密度存储与集中风冷改造场景，核心是一块可承载6台120mm规格风扇的双层承载框架，配合机箱原有立柱安装位形成独立的风道支撑单元。在多硬盘仓、外置存储柜、矿机改造或开放式测试平台中，存储盘体密集排列后自然散热余量不足，单靠机箱前置进风很难穿透多层硬盘架，该模组把风扇组与硬盘承载区整合在同一基准面上，风路直接对准盘体侧面与控制器区域，避免热风在机箱底部滞留。

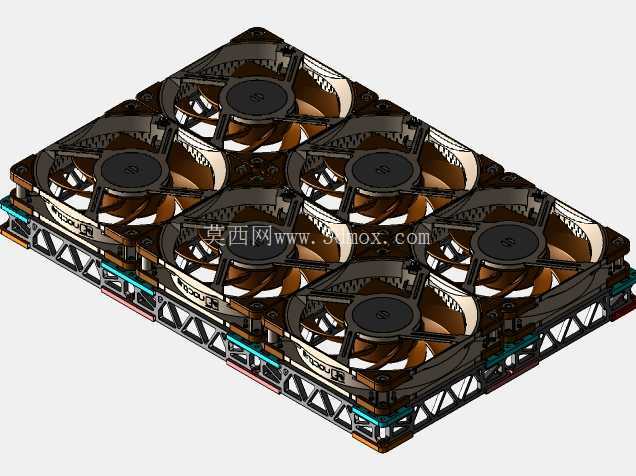

　　框架主体采用镂空桁架式承托结构，边框沿风扇安装孔位布置交叉加强筋，既保留风扇正面完整进风面积，又在风扇四角的螺钉受力点形成局部加厚凸台；六台风扇按2行3列矩阵排布，相邻风扇之间预留窄边隔条，隔条上开出连续减重槽，减少材料堆积的同时保证相邻风场不会因框架遮挡产生紊流。框架四周的连接耳片向下方折弯，形成与机箱底板或硬盘笼顶面贴合的安装面，耳片上开设长圆形调节孔，允许在不同孔距的机箱内微调固定位置。后侧竖立的挡板用于贴合机箱背部理线区，挡板上冲压出两段横向穿线槽，风扇供电线与硬盘数据线可沿槽口集中穿出，避免线缆垂入风扇旋转区域。

　　两侧直立导柱对应Tower 500机箱的原生卡槽位置，柱体截面采用槽型折弯结构，插入机箱导轨后可限制框架前后窜动，柱身预留的多组孔位支持框架在高度方向上调整，适配不同厚度的3.5英寸硬盘堆叠。装配逻辑上，风扇先从框架下方嵌入定位凹坑，四角使用m3规格平头螺钉贯穿框架后与风扇自带螺纹孔锁紧，交叉点位的螺钉在锁紧后会把相邻两根型材边框压合为一体，即使长期受风扇振动影响也不会出现接缝松脱；后侧两根立柱与框架主体之间通过m2螺钉加螺母锁紧，螺母嵌入立柱背面的沉孔内，外表面保持平整，不会与机箱侧壁产生干涉。

　　设计时把所有受力连接点都布置在框架边缘，中间区域完全留给风流通行，整体安装边界控制在机箱底部硬盘仓的原有空间内，不需要切割机箱钣金，拆除原有硬盘笼后即可直接替换，也可叠加在原有仓体上方形成额外风冷层。
