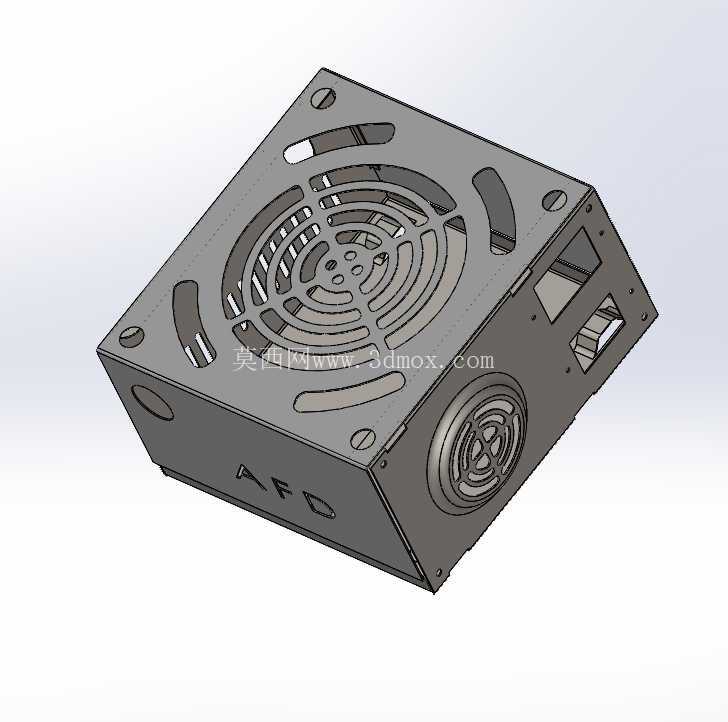

钣金结构台式电脑ATX开关电源外壳

　　这套钣金电源壳体是面向台式计算机、工控机柜内置供电单元开发的包覆防护结构，整套三维数模完整还原了量产钣金件的折弯、冲孔、翻边、装配卡扣全部细节，结构工程师在建模阶段就同步对齐了钣金加工的工艺边界，所有折弯转角预留了标准折弯内R角，避免展开下料时出现材料拉伸开裂隐患。

　　日常应用场景里，这类壳体既适配普通台式主机的标准ATX电源安装位，也可直接嵌入工业控制柜、小型自动化设备电控仓内部，为内部AC-DC转换电路板、高压滤波电容、输出线束提供物理防护，同时隔绝外界粉尘、金属碎屑触碰高压带电元件，也避免运维人员误触仓内带电部位。壳体顶面预留了大尺寸轴流风扇安装位，通风孔采用同心圆阵列排布的长圆冲孔，冲孔间隙经过核算，既保证进风通流面积满足满载散热需求，又不会因开孔过大降低钣金面板的结构刚性，风扇位四周预留的螺丝孔位匹配标准80mm/90mm轴流风扇安装孔距，产线装配时无需二次打孔。

　　壳体侧端预留了国标AC输入插座插口、电源通断开关开孔、输出线束穿出的格栅窗口，面板开孔边缘全部做了翻边处理，既强化开孔处的钣金强度，也能遮盖裁切产生的锋利毛边，防止装配时割伤线材绝缘层。壳体侧壁冲制的品牌标识凹槽采用浅拉伸工艺，无需额外丝印或粘贴铭牌，钣金冲压一次成型，长期使用不会出现标识磨损脱落。

　　安装边界层面，壳体外形完全遵循标准ATX电源的尺寸规范，长宽高尺寸适配主流机箱电源仓的限位空间，壳体四角预留的固定沉孔位置和机箱电源安装螺柱完全对位，装配时壳体可直接滑入机箱导轨位，锁付四颗固定螺丝即可完成固定。壳体拼接位置设计了一体式折弯卡扣，上下盖扣合后卡扣先完成预定位，再通过侧边自攻螺丝锁固，既减少了装配工时，也避免多零件拼接出现的尺寸累积偏差。建模过程中所有钣金特征都保留了可编辑的折弯参数，后续如果需要调整壳体深度、适配不同功率等级的电源内部元件布局，直接修改折弯系数与展开尺寸即可快速生成新的下料图纸，无需重新从零绘制结构，大幅缩短衍生型号的开发周期。壳体表面做了黑化喷塑的工艺预留，数模里也预留了喷塑层的厚度余量，保证装配时内外零件不会因涂层厚度出现干涉卡滞。
