带手动摇臂的万向节传动夹具结构

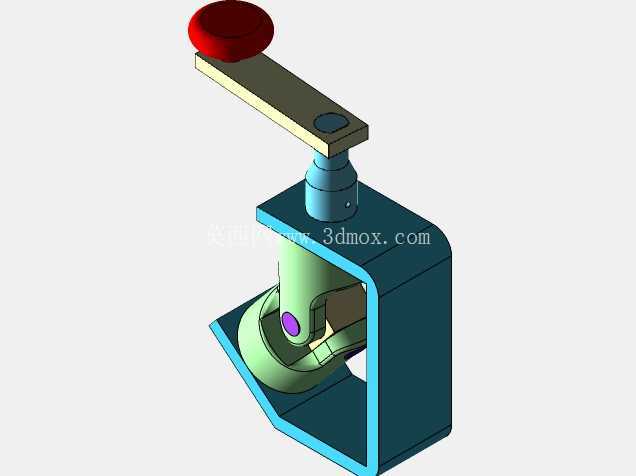

　　这套带装配关系的万向节结构，面向小载荷手动传动、教学实训与轻型工装动作演示场景搭建，整体由C型安装基座、下部回转铰接座、中部立轴、顶部摇臂手柄以及侧向定位销轴组成，各零件按照实际装配约束完成配合，可直观呈现空间交错轴之间扭矩传递的运动逻辑。

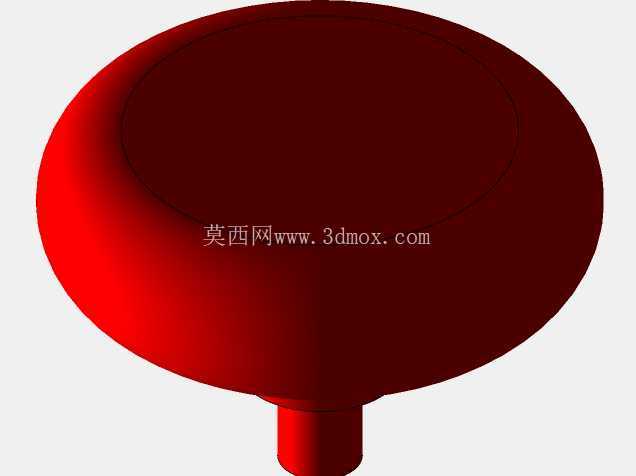

　　从现场使用逻辑来看，这类结构常出现在工装夹具的手动压紧单元、小型试验台角度调节机构、教具演示台以及轻工设备的手动进给部位：操作人员转动顶部红色球形手柄，长条形摇臂将手部圆周动作转化为立轴的回转输入，下方十字铰接式万向节再把转动传递至执行端，即便输入轴与输出轴之间存在小角度偏斜，扭矩仍可通过铰接副连续传递，不会出现刚性联轴节别劲、卡滞的问题。

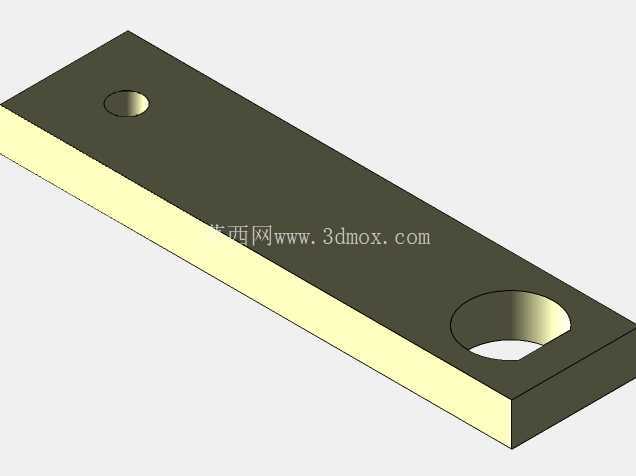

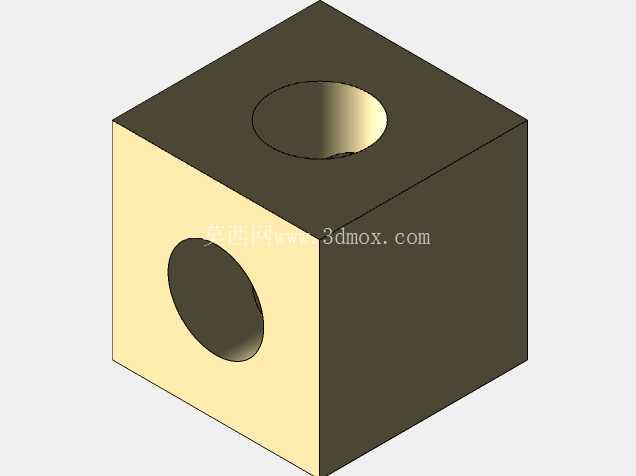

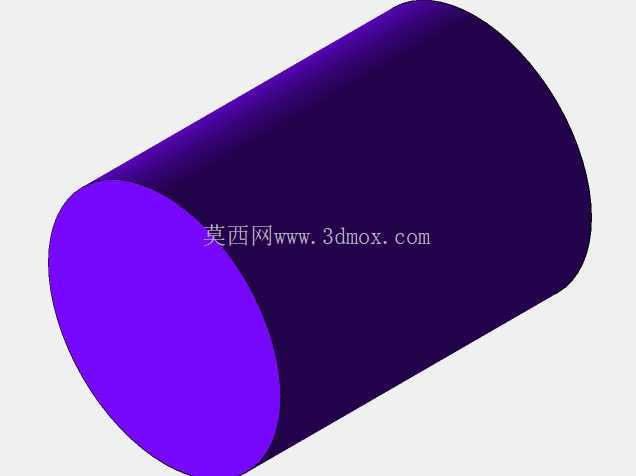

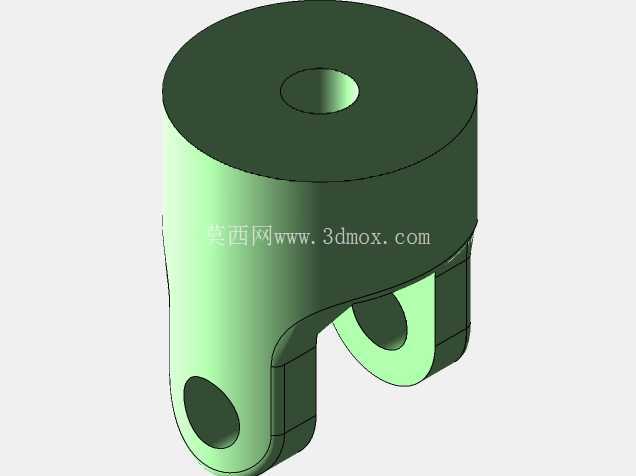

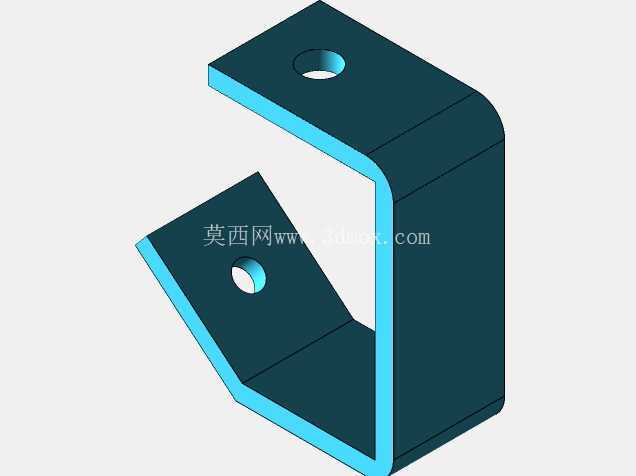

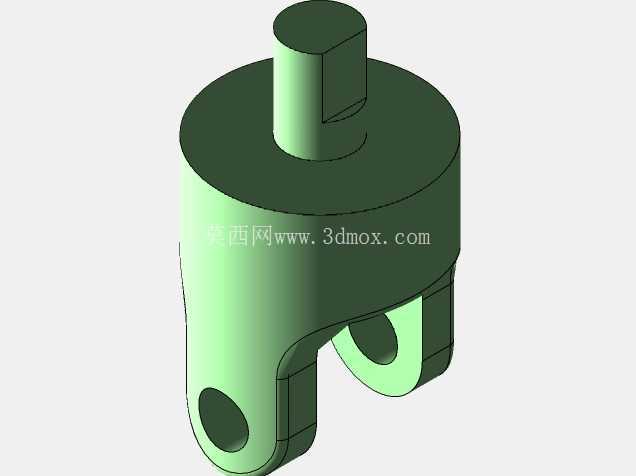

　　结构设计上，C型折弯基座承担整机安装基准，底部预留平整贴合面，可直接通过螺栓固定在工作台面或工装基板上，基座立壁开出避让空腔，为下部回转摆角留出运动空间，避免铰接件在偏转过程中与壳体发生干涉。中部阶梯立轴采用分段轴径设计，上段与摇臂安装孔配合，轴端设置平面定位位，装入平键后可锁死摇臂与轴的周向相对位置，保证摇动力矩无虚位传递；轴肩位置承担轴向限位，搭配衬套段与基座孔位形成回转支撑，降低转动过程中的径向晃动。下部万向节铰接部位采用叉架与十字销轴组合形式，紫色定位销横穿铰接孔，既作为十字轴的回转支点，也可在拆检时快速打出，方便更换磨损衬套；铰接配合面预留合理间隙，满足两轴之间30度以内的夹角偏转需求，转动全程无死点。

　　外形与安装边界方面，整机高度方向以基座底面为基准，最高点为顶部球形手柄，摇臂处于水平工位时横向伸出长度为整机最大轮廓尺寸，安装时需在摇臂回转圆周范围内预留操作空间，避免周边管线、工件阻碍手柄转动；基座底面安装孔位按照轻型手动工装载荷排布，适配常规工作台T型槽或基板螺纹孔，输入轴中心与基座侧壁保持足够距离，操作人员握持手柄时手部不会与基座棱边发生磕碰。

　　建模过程中所有配合面均按照实际装配关系定义：回转副保留同轴心约束，铰接销轴设置重合配合，摇臂与立轴之间加入键连接限位，整套机构可直接在运动仿真模块中驱动摇臂转动，观察下方万向节的偏摆传力过程，既可以作为手动传动机构的设计参考，也可用于工装方案阶段的空间干涉校验与操作行程验证。
