镂空通风迷你ITX机箱钣金结构设计

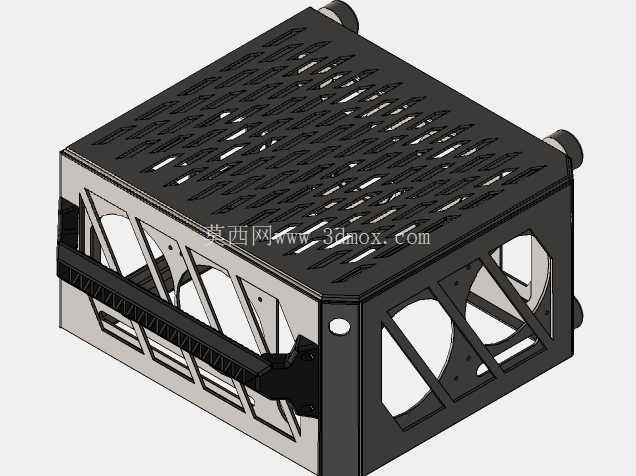

　　这款小型ITX机箱的结构开发，核心出发点是在极小的桌面占用空间内，平衡硬件安装兼容性、风道散热效率与钣金加工可行性。整机采用弯折钣金拼接的框架式布局，没有采用传统机箱的全封闭厚重壳体，而是在顶盖、左右侧板大面积开设阵列式长条通风槽与斜向支撑镂空窗口，既大幅降低了整机自重，也给内部高发热硬件留出了无遮挡的空气流通路径。

　　从实际装机场景来看，这类迷你机箱主要面向桌面紧凑型办公主机、轻量级影音播放终端、小型工业控制工位主机以及便携DIY装机场景，安装边界严格遵循ITX主板的孔位规范，主板固定螺柱的位置、高度都按照标准板卡尺寸预留，避免出现板卡干涉、接口对位偏差的问题。侧板的大尺寸圆形开孔对应标准散热风扇的安装位，镂空区域的斜向加强筋并非单纯装饰：钣金件大面积开孔后刚性会明显下降，斜向筋条沿着开孔轮廓分布，能够在不增加板材厚度的前提下提升侧板抗形变能力，搬运、堆叠过程中不容易出现板面凹陷。

　　设计过程中首先敲定的是内部硬件的容纳边界：先限定显卡长度、电源厚度、散热器高度的最大允许值，再反推外壳的长宽高外轮廓，所有翻边、折边的尺寸都预留了钣金折弯的回弹余量，相邻板件的拼接位置采用卡扣加螺丝的双重固定方式，不需要额外焊接就能保证整体框架的装配精度。顶盖的阵列通风槽走向顺着内部热风上升的路径排布，冷气流从侧板下部的镂空区域进入，穿过CPU、显卡散热鳍片后直接从顶盖槽孔排出，风道路径短、风阻低，即便搭载低转速静音风扇也能保证足够的换气量。

　　机箱边角位置预留的脚垫安装柱，可以后续加装支撑脚，抬高机箱底部间隙，让底部进风的硬件也能获得足够冷风；前面板预留的开关、USB接口开孔位置避开了内部板卡的元件高度，插接线材时不会出现空间局促的问题。整个结构没有复杂的异形曲面，所有特征都适配激光切割加数控折弯的常规钣金工艺，不需要开模就能完成小批量生产，加工成本可控，同时镂空造型也摆脱了传统机箱的沉闷外观，放在桌面工位上兼具实用性与辨识度。
