PCBA-UP2-85板卡连接插槽结构设计

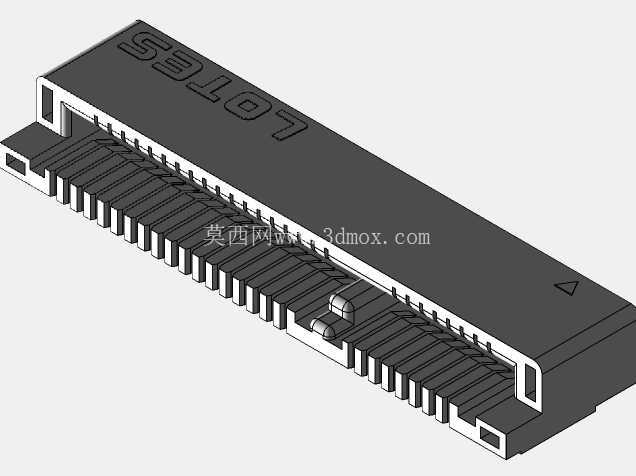

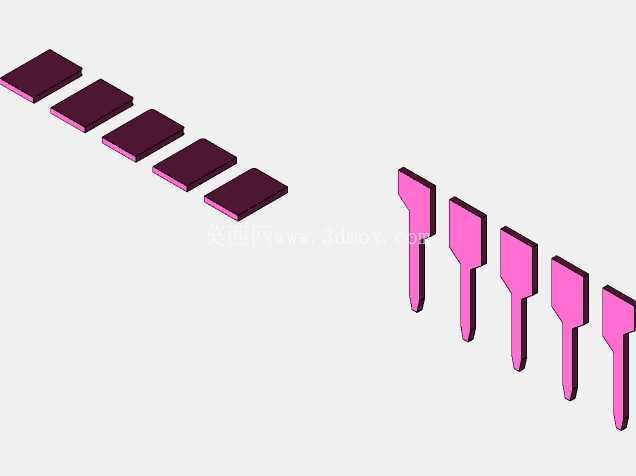

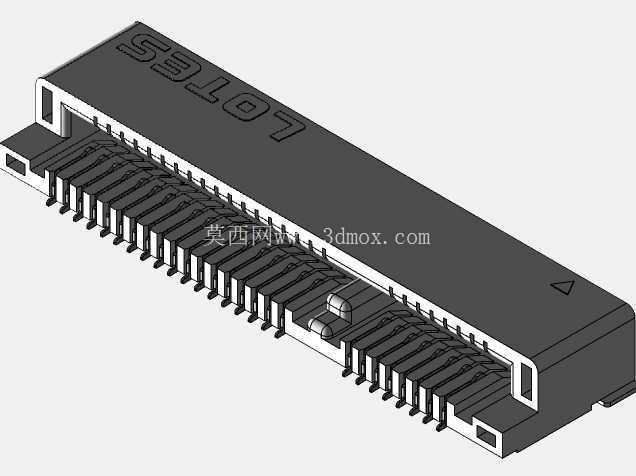

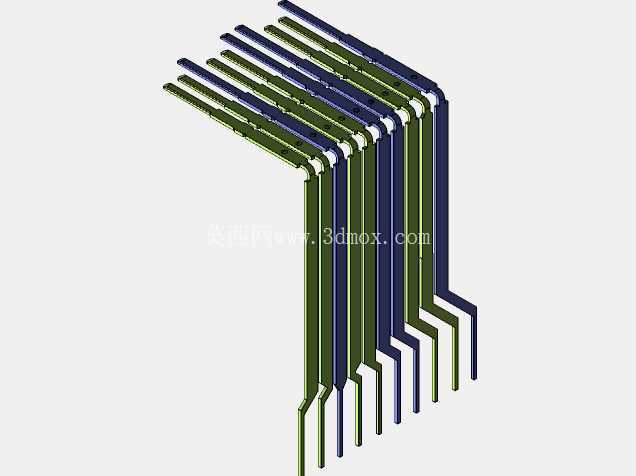

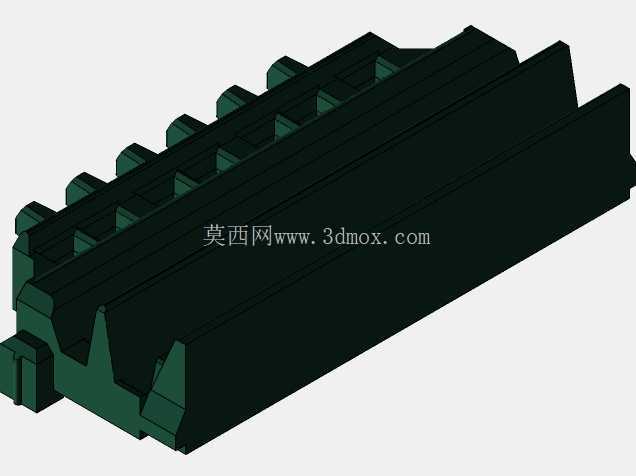

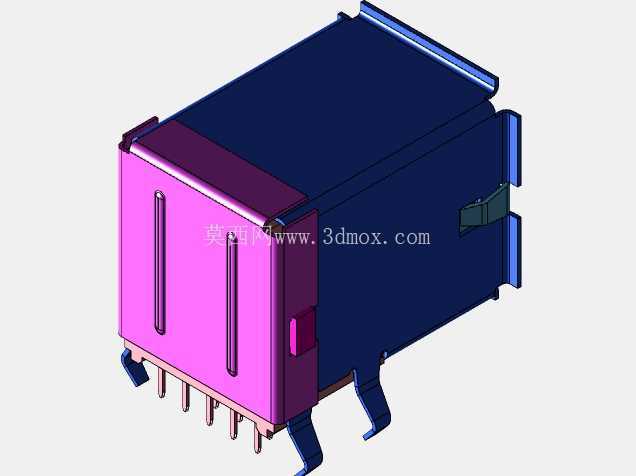

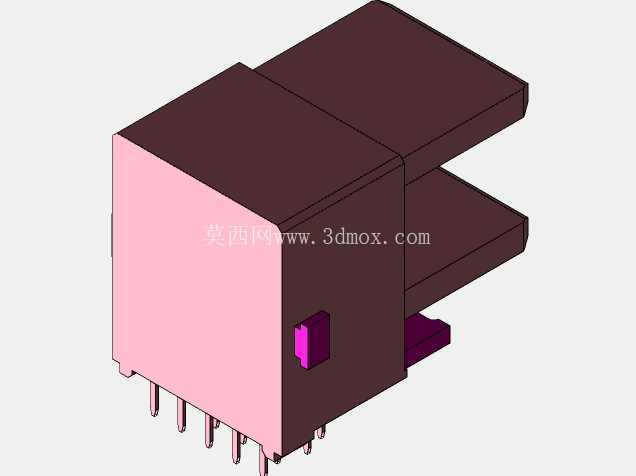

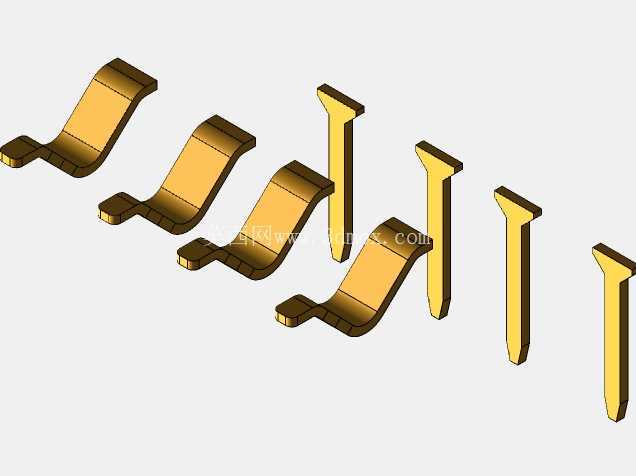

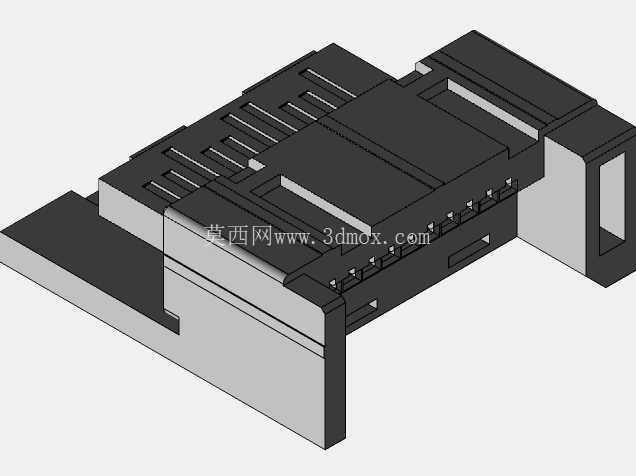

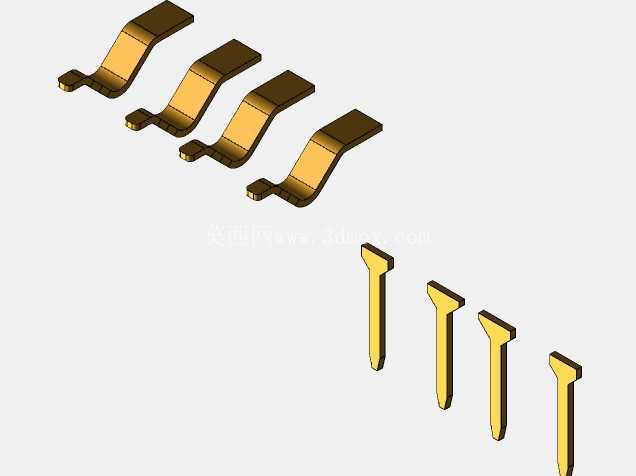

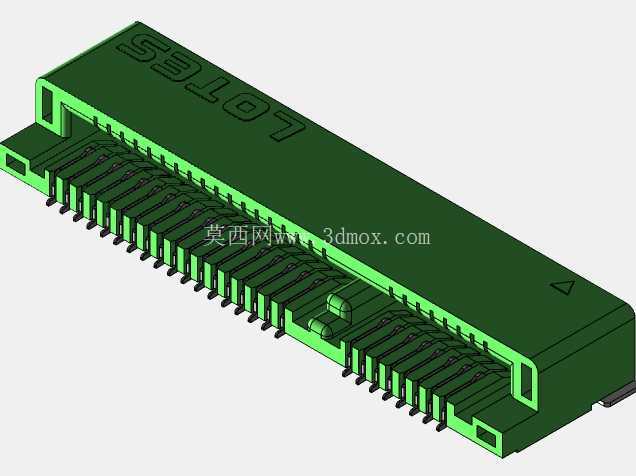

　　这款板卡连接插槽主要面向紧凑型嵌入式计算设备的板间互联场景，常见于迷你主机、工业控制板卡、边缘计算终端这类空间受限的设备内部，承担主板与扩展功能板之间的信号传输、物理固定作用，替代传统飞线连接方式，大幅提升设备组装效率与长期运行的连接可靠性。从结构设计来看，整体采用长条形一体化塑壳主体，外壳表面做了防滑与定位标识设计，一端设置三角对位标记，避免组装时插反方向造成针脚弯折损坏；插槽内部等距排布金属接触弹片，弹片采用悬臂式结构设计，插入板卡时能提供稳定的接触正压力，保证信号传输过程中接触电阻稳定，不会因为设备运输、运行过程中的轻微振动出现接触不良的问题。

　　塑壳两侧设置了带卡扣的安装固定位，可直接通过卡扣卡接在PCB板的对应焊盘位置，不需要额外的螺丝固定，适配SMT回流焊工艺，能直接随PCB板过炉完成焊接，大幅减少组装工序的人工成本。插槽的外形尺寸严格匹配对应规格板卡的金手指长度，整体高度控制在低矮区间，不会占用过多板上垂直空间，适配薄型迷你设备的内部堆叠需求，安装边界上，插槽两侧预留了足够的插拔操作空间，不会和周边的电容、接口等元器件产生干涉，设计时已经考虑到板卡插拔时的受力路径，塑壳根部做了加厚处理，多次插拔后不会出现塑壳开裂的问题。

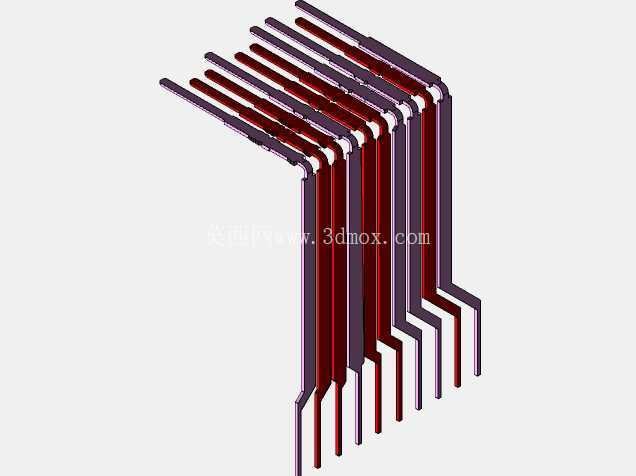

　　接触弹片的排布间距符合高速信号传输的阻抗要求，能适配常见的低速控制信号与中高速数据信号传输需求，弹片表面做了镀金处理，提升抗氧化能力，保证设备在工业温湿度环境下长期使用也不会出现接触氧化失效的问题。塑壳材质选用耐高温的工程塑料，能承受回流焊过程中的高温环境，不会出现过炉后变形、翘曲的问题，插槽两端设置了导向结构，板卡插入时会先通过导向斜面滑入插槽内部，避免对位不准导致的金手指刮伤、弹片压弯问题，实际组装时即使是人工操作也能快速完成对位插接，降低组装不良率。
