塑料电话连接构件注塑成型模具

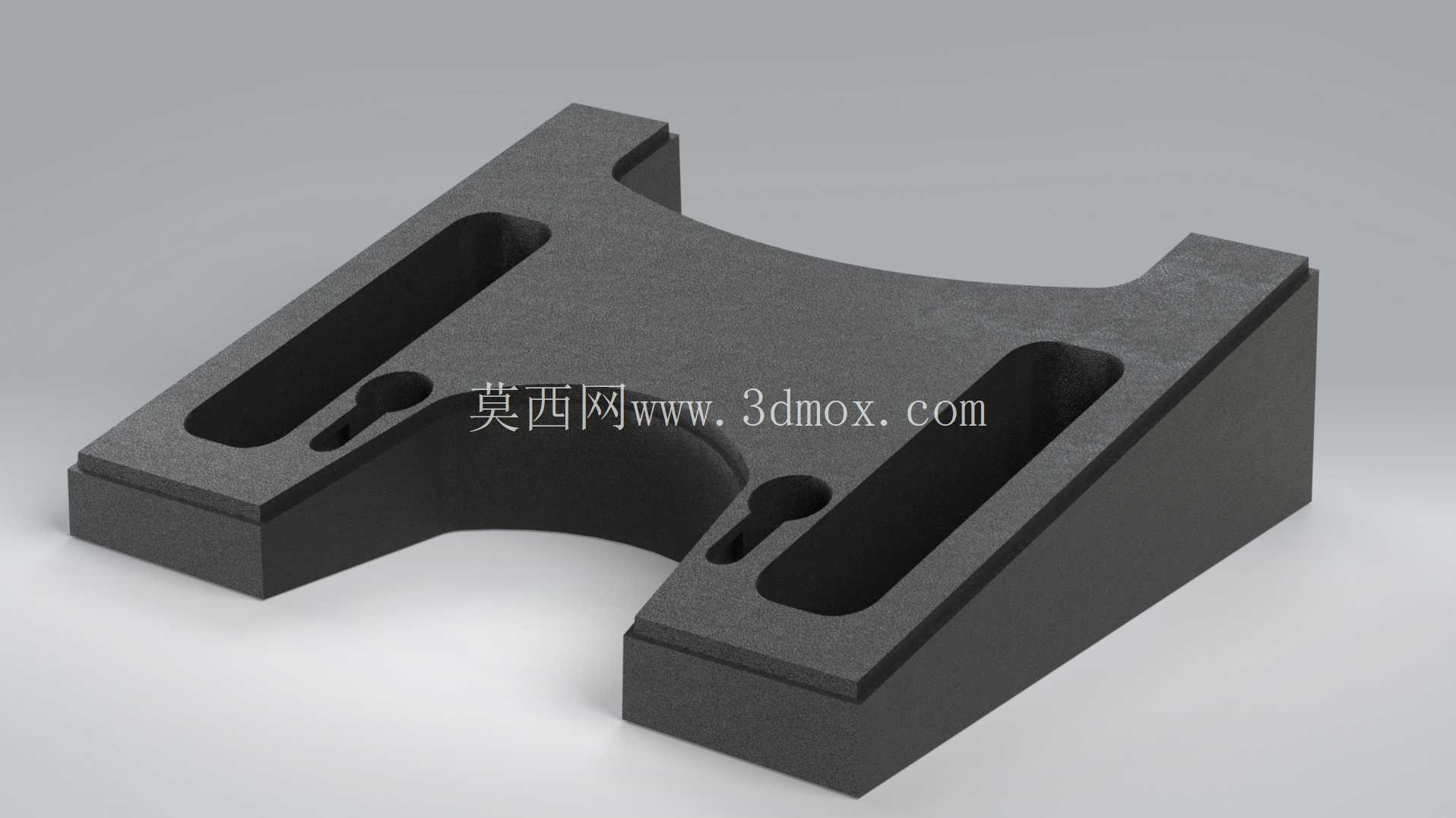

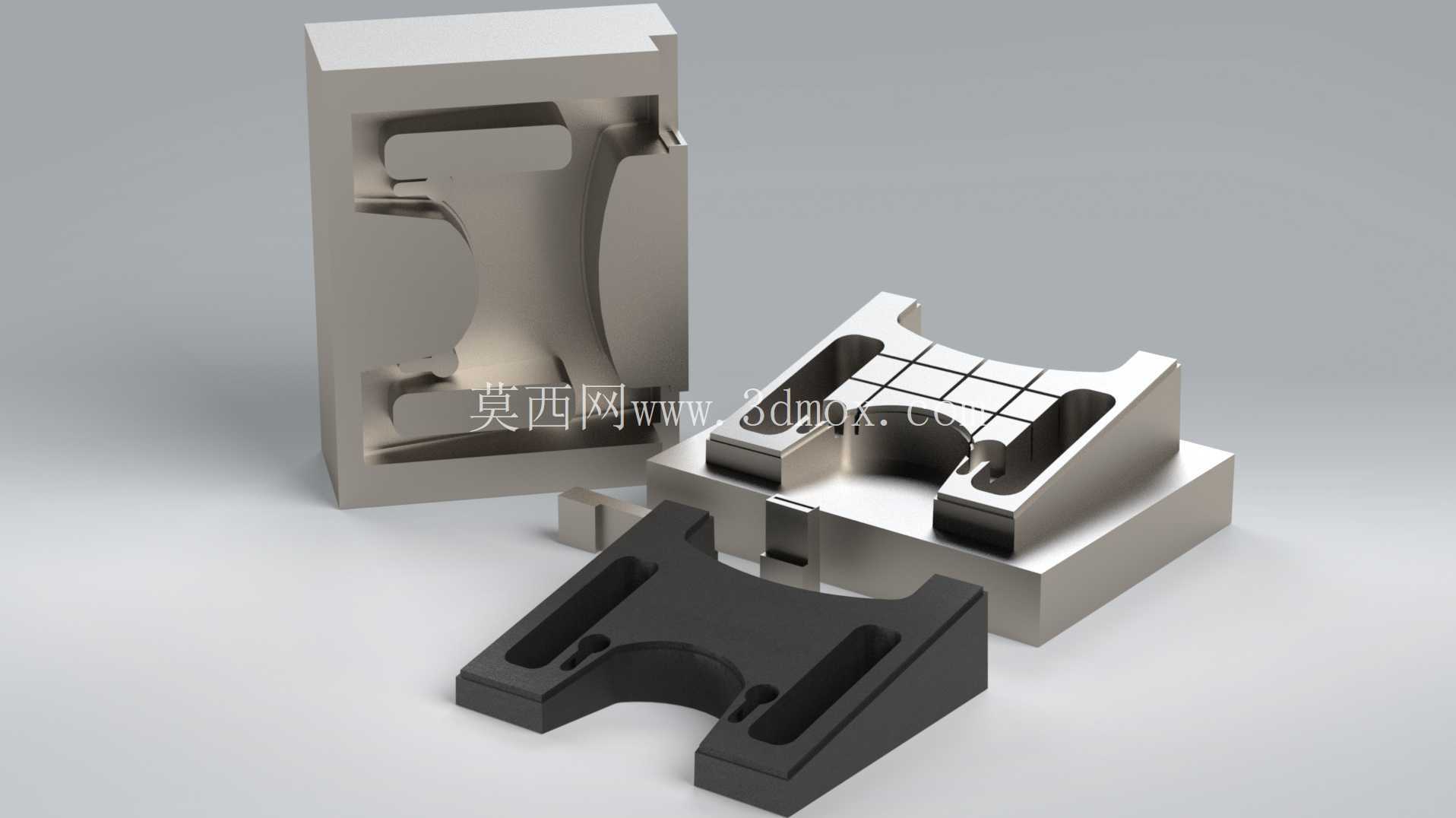

　　这套模具围绕通讯终端内部塑料连接支架的批量注塑需求展开，成型对象为电话机身内承托接线端口、定位内部走线的异形薄壁结构件，在通讯终端装配线中，该塑件承担卡扣固定、端口对位、补强机身局部刚度的作用，量产时对塑件翘曲量、卡扣配合公差、外观面缩痕都有明确要求。整套结构采用最常见的两板模布局，拆分逻辑完全顺着塑件的脱模方向设置：定模侧加工出塑件外观面的完整型腔，表面随塑件外侧的弧形曲面走刀，轮廓完全贴合电话外壳内侧的避让空间；动模侧设置凸起型芯，成型塑件内侧的镂空槽、两侧的弹性卡扣安装位以及中部网格状加强筋区域，开模时动定模沿主分型面分开，塑件包紧在动模型芯上，由顶出机构将成品平稳顶落，避免薄壁部位顶白变形。

　　设计阶段首先核对塑件的安装边界：该连接件最终要卡入电话上下壳的预留卡槽内，外形不能和周边按键、接线端口发生干涉，因此模腔的尺寸链完全对照塑件装配公差反推，预留出塑胶材料冷却收缩的补偿量，筋位厚度控制在主壁厚的六成左右，从根源避免成型后表面出现缩痕。分型面选在塑件轮廓最大的投影分界处，沿塑件外侧弧形边缘顺滑延伸，既方便加工时刀具清根，也能减少合模时出现飞边的概率。

　　针对塑件上多处垂直于开模方向的侧向凹槽，模具在对应位置设置了侧向抽芯滑块，滑块的锁紧楔贴合定模侧的锁紧面，注塑充模时承受型腔内的熔融塑料压力，不会出现滑块后退导致的塑件尺寸超差；开模过程中滑块沿导滑槽先行退出侧凹区域，完全脱离塑件卡扣位之后，顶出动作才会启动，避免强行脱模拉断塑件的弹性卡扣结构。模架的长宽尺寸充分考虑了注塑机的安装规格，定位环、浇口套的位置匹配设备射嘴中心，主流道从浇口套延伸至分型面后，通过分流道将熔料送入型腔，进胶点选在塑件背面的非外观区域，去除浇口后不会影响成品装配后的外观表现。

　　冷却回路分别在定模板、动模板内贴近型腔与型芯排布，回路走向避开顶针、滑块与螺丝孔位，保证充模后塑胶各区域冷却速率均匀，减少塑件内应力，降低批量生产中的翘曲变形概率。整套结构的顶针排布优先选在塑件壁厚较大、刚性充足的筋位与边缘位置，顶出力均匀分散，不会在薄壁外观面留下顶出痕迹。模具的导向部件采用标准导柱导套，合模时对动定模做精准定位，保证型腔与型芯的同轴度，量产过程中即便承受长时间的开合模冲击，也能维持稳定的配合精度，适配通讯塑胶件的连续批量生产场景。
