风扇叶片三板式注塑模具结构设计

项目分类:注塑模图纸 发布时间:2024-12-12 ID:842232
  • 风扇叶片三板式注塑模具结构设计
  • 风扇叶片三板式注塑模具结构设计
  • 风扇叶片三板式注塑模具结构设计
  • 风扇叶片三板式注塑模具结构设计
  • 风扇叶片三板式注塑模具结构设计
  • 风扇叶片三板式注塑模具结构设计

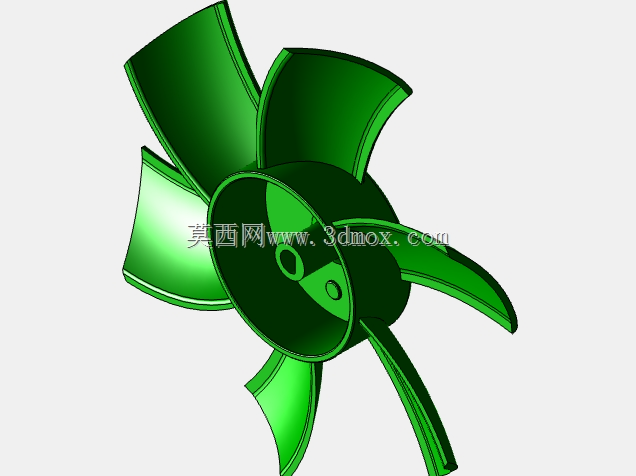

  这套风扇叶片成型模具采用三板模架架构,针对薄壁大投影面积的风叶类塑件做了完整的结构排布,整套模腔围绕风扇轮辐与叶身的成型需求展开,在开模行程中依次完成流道凝料剥离、塑件分型、顶出脱模三个动作,适配自动化注塑车间的连续生产节拍。从实际产线使用场景来看,这类模具主要落地在家电配件注塑工段,对应桌面散热风扇、工业轴流风机、机箱通风组件的塑料风叶量产,塑件本身壁厚偏薄、叶身曲面弧度连续,成型过程中极易出现翘曲、缺胶、熔接痕错位,三板结构的点浇口进料方案可以在叶根位置多点进胶,让熔融料流沿叶身曲面均匀铺展,避免单侧边进胶造成的料流末端压力不足,同时开模时流道凝料会在分型面之间自动脱落,不需要人工修剪浇口,大幅降低后工序的人工修整工作量。

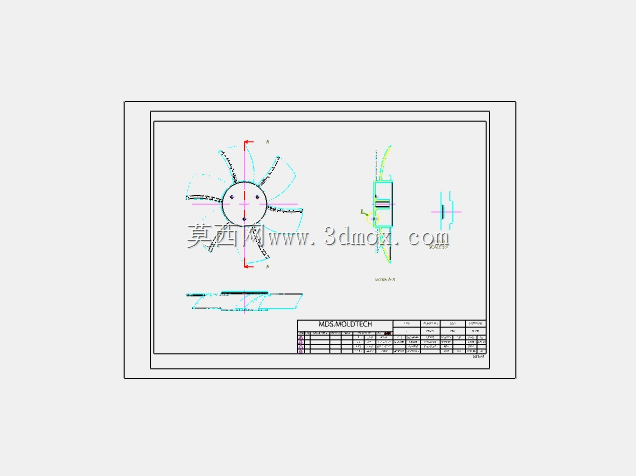

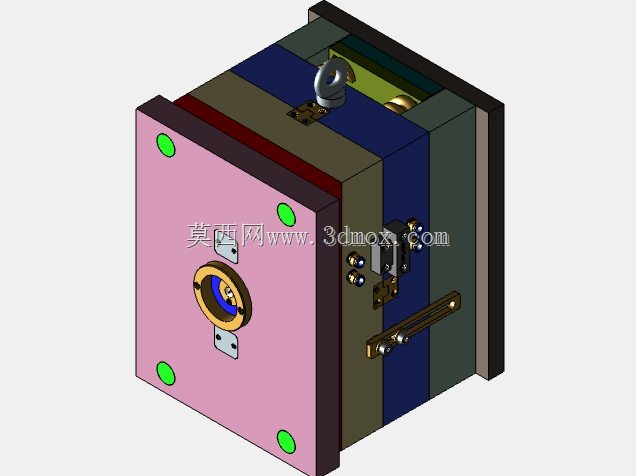

  设计阶段首先要敲定的是模架的安装边界,三板模的整体厚度要匹配对应注塑机的容模厚度区间,四周导柱导套的定位间距要和注塑机拉杆内空尺寸做避让,顶部定位圈直接对准注塑机射嘴中心,主流道衬套的球面弧度和射嘴贴合面做匹配,避免注胶过程出现溢料。模腔内部的成型零件围绕风扇的外形做拆分:型腔侧加工出叶身的迎风曲面,型芯侧成型叶背弧度与中心轮毂的安装孔位,分型线沿着风扇叶片的最大轮廓边线排布,尽可能把合模线藏在叶身边缘的非外观面,减少后续塑件表面的打磨工作量。

  冷却回路的排布完全跟随叶身的曲面走向,在型芯和型腔内部分别铺设随形水路,水路距离型面的间距保持均匀,避免叶片不同区域冷却速率不一致产生内应力翘曲;针对中心轮毂壁厚偏大的位置,局部加强冷却流量,控制轮毂部位的收缩凹陷。顶出机构采用多点顶针排布,顶针位置避开叶身薄型区域,集中布置在中心轮毂、叶根加强筋位置,顶出力均匀分散,防止顶出过程中薄叶片出现顶白、变形。模具的定模侧增设拉料针与流道推板,第一次开模时在定模板和流道推板之间拉开间隙,点浇口自动被拉断,凝料顺着流道槽脱落;第二次开模动作在动定模分型面分开,塑件包紧在型芯侧随动模后退,随后顶出板带动顶针将完整风扇塑件从型芯上顶落,整个动作循环不需要人工介入取流道,适配机械手取件的自动化产线。

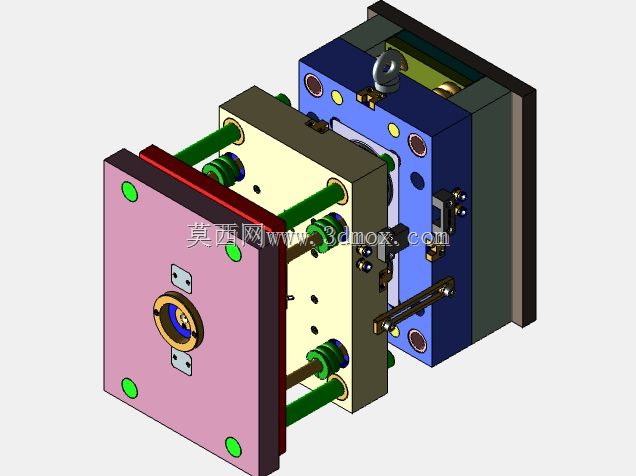

  导向部件除了四角的标准导柱导套,在模腔周边额外增设精定位锁块,合模时承受型腔内的注射侧压力,避免大投影面积风叶成型时出现模腔偏移、塑件壁厚不均。排气槽开设在每片叶片的料流末端,深度控制在塑料溢边值以内,将充模过程中模腔内的空气顺利导出,避免叶尖位置出现烧焦、缺胶缺陷。整套结构在建模时所有零件的装配间隙、开模行程距离都做了动态干涉校验,保证三板开合的每一个行程段内,拉杆、弹簧、拉料钩的动作顺序互不干扰,量产过程中换模、接水、接电的接口位置都排布在模具操作侧,方便车间现场快速装夹调试。
