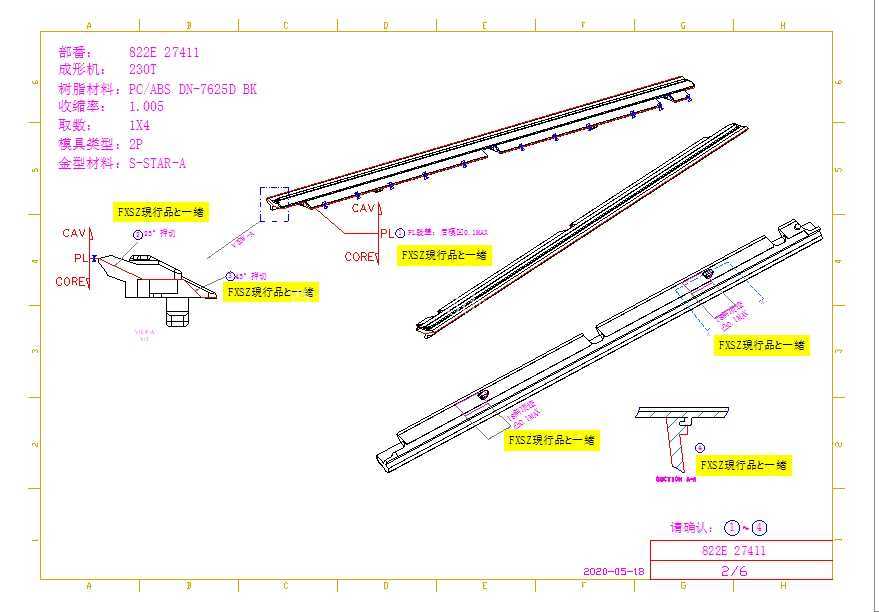

长条形结构件注塑成型模具三维设计

　　这套模具针对长条形薄壁类塑料结构件开发，适配PC/ABS共混材料的成型需求，在消费电子、小型家电的内置支撑结构件生产场景中应用广泛，这类塑件通常承担设备内部构件的定位、支撑与走线限位功能，对成型后的直线度、装配卡扣的位置精度有较高要求。从模具结构布局来看，采用了单型腔排布方案，针对塑件长度方向尺寸较大的特点，将进胶点设置在塑件端部侧方，避免长流程填充带来的熔接痕偏移、填充末端缺胶问题，同时在塑件长度方向均匀布置冷却水路，控制不同位置的模温差，减少成型后塑件的翘曲变形量。

　　模具的型腔与型芯采用镶拼式结构，针对塑件上的细小卡扣、定位凸台特征单独做镶件处理，既方便后续加工时的精度控制，也能在量产过程中出现局部磨损时快速更换镶件，降低模具维护成本。设计过程中重点校核了滑块的抽芯行程，塑件侧方的倒扣结构采用斜导柱抽芯机构，抽芯方向垂直于塑件主分型面，开模时斜导柱带动滑块完成侧向抽芯动作，避免顶出时拉伤塑件表面。顶出系统采用顶针与顶块结合的方式，在塑件的刚性较好的端部、加强筋位置布置顶针，长条形平面区域设置扁顶块，分散顶出力，防止顶出时塑件出现发白、变形问题。

　　安装边界方面，模架尺寸适配230T吨位注塑机的拉杆间距，定位圈尺寸、浇口套球面半径均匹配对应注塑机的射嘴参数，模具总厚度满足注塑机的最小模厚要求，开模行程预留足够的取件空间，确保量产时机械手取件的操作空间充足。模具的排气槽开设在填充末端与滑块配合面位置，深度控制在0.02mm以内，既可以顺畅排出型腔内的空气，避免塑件出现烧焦、气泡缺陷，也不会产生飞边问题。针对PC/ABS材料的成型特性，模具的流道采用梯形截面设计，减少流道凝料的同时保证熔料的流动顺畅，流道表面做抛光处理，降低熔料流动阻力，整个模具的合模定位采用导柱导套加锥面精定位的组合方式，保证长条形塑件的壁厚均匀性，避免出现单边偏厚导致的收缩不均问题。
